پلاک خوانی الکتروموتور یعنی شناسایی و تفسیر اطلاعاتی که سازنده روی پلاک مشخصات موتور درج می‌کند؛ از جمله توان، ولتاژ، جریان، فرکانس، دور نامی، نوع اتصال، درجه حفاظت و کلاس عایقی. این اطلاعات مشخص می‌کنند موتور برای چه شرایطی طراحی شده است و آیا می‌توان از آن در یک کاربرد مشخص استفاده کرد یا نه. بااین‌حال، خواندن پلاک فقط به معنی پیدا کردن عدد توان یا دور موتور نیست؛ برای انتخاب درست باید رابطه میان این مشخصات، شرایط برق ورودی، نوع بار و محدودیت‌های نصب نیز بررسی شود.
برای مثال، دو الکتروموتور ممکن است هر دو توان ۳ کیلووات داشته باشند، اما از نظر دور نامی، ولتاژ، نحوه سربندی، درجه حفاظت یا شرایط کاری متفاوت باشند. بنابراین، یکسان بودن توان به‌تنهایی به معنی قابل‌جایگزینی بودن دو موتور نیست. راهنمای پلاک‌خوانی زمانی کاربرد واقعی دارد که بتوان از اعداد درج‌شده برای تشخیص سازگاری موتور با دستگاه موردنظر استفاده کرد.
پلاک الکتروموتور چیست و چه اطلاعاتی دارد؟
پلاک مشخصات یا Motor Nameplate صفحه‌ای است که سازنده اطلاعات شناسایی و مقادیر نامی موتور را روی آن درج می‌کند. این پلاک معمولاً روی بدنه موتور یا نزدیک جعبه ترمینال نصب می‌شود و ممکن است از فلز یا مواد مقاوم دیگری ساخته شده باشد.
بر اساس راهنمای شرکت ABB درباره پلاک‌خوانی موتورهای الکتریکی، اطلاعات پلاک فقط به توان و ولتاژ محدود نیست و می‌تواند مشخصات جریان بار کامل، دور، فرکانس، درجه حفاظت، فریم و اطلاعات اختصاصی کاربرد موتور را نیز شامل شود.
اطلاعات درج‌شده روی پلاک در همه سازندگان و مدل‌ها یکسان نیست. بعضی پلاک‌ها اطلاعات پایه را نمایش می‌دهند و بعضی دیگر شامل راندمان، ضریب توان، کلاس کاری، روش خنک‌کاری، نقشه اتصال و شماره فنی محصول هستند. در موتورهای خاص نیز ممکن است اطلاعات تکمیلی روی پلاک جداگانه یا در مستندات سازنده درج شده باشد.
تفاوت پلاک مشخصات با کاتالوگ الکتروموتور
پلاک برای شناسایی موتور و بررسی سریع مقادیر نامی آن استفاده می‌شود؛ اما کاتالوگ و دیتاشیت معمولاً اطلاعات گسترده‌تری درباره عملکرد، ابعاد، منحنی‌های کاری، شرایط نصب، یاتاقان‌ها و محدودیت‌های بهره‌برداری ارائه می‌کنند.
شرکت WEG در معرفی سامانه WEG Data Viewer توضیح می‌دهد که کاربران می‌توانند با استفاده از اطلاعات شناسایی یا شماره سریال موتور، به مستنداتی مانند دیتاشیت، نقشه‌های فنی و اطلاعات پلاک دسترسی پیدا کنند. این موضوع اهمیت تطبیق پلاک با اطلاعات رسمی همان مدل را نشان می‌دهد.
در نتیجه، اگر قصد تعویض یک موتور را دارید یا می‌خواهید آن را با اینورتر راه‌اندازی کنید، در مواردی مانند کنترل دقیق محدوده فرکانس، بررسی سازگاری با درایو یا شناسایی قطعه یدکی، ممکن است پلاک به‌تنهایی کافی نباشد.

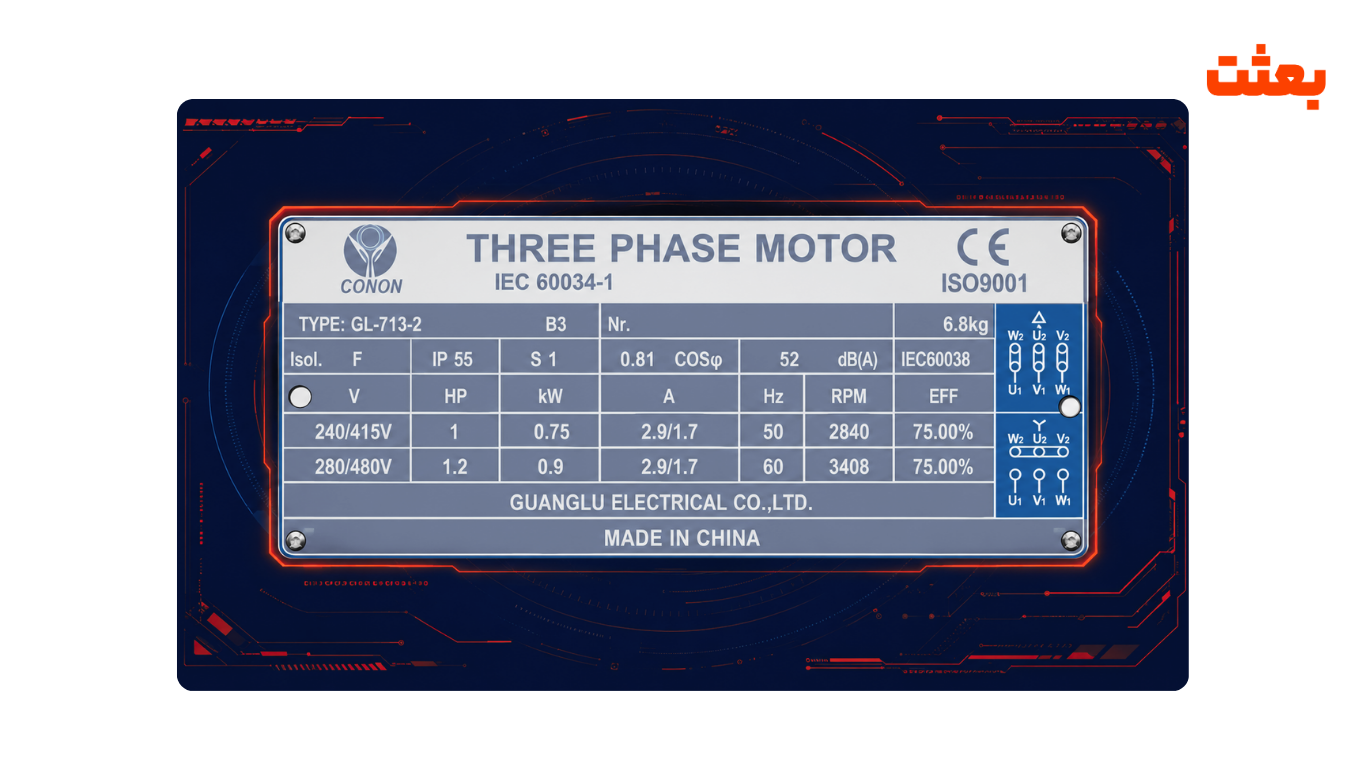

آموزش پلاک خوانی الکتروموتور؛ معنی اعداد و علائم روی پلاک
برای خواندن پلاک، بهتر است اطلاعات را به چند گروه تقسیم کنیم: مشخصات الکتریکی، مشخصات مکانیکی، شرایط کاری و اطلاعات شناسایی. در این روش، به‌جای حفظ کردن تک‌تک علامت‌ها، ارتباط آن‌ها با عملکرد موتور را درک می‌کنیم.

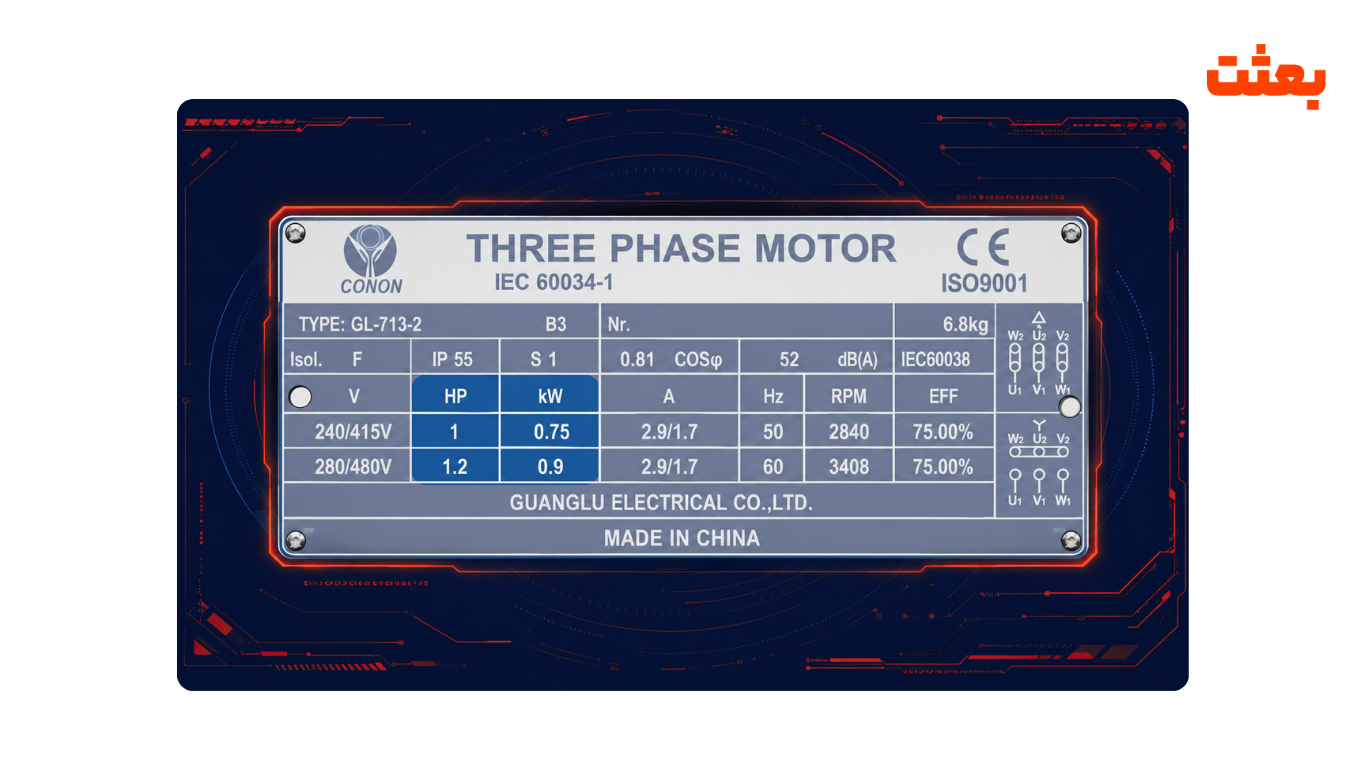

۱. توان نامی الکتروموتور؛ kW یا HP
توان معمولاً با واحد کیلووات (kW) یا اسب بخار (HP) درج می‌شود. در الکتروموتورهای صنعتی، این عدد معمولاً نشان‌دهنده توان مکانیکی خروجی نامی موتور روی محور است، نه توان الکتریکی مصرف‌شده از شبکه.
تبدیل تقریبی واحدها به این صورت است:
- هر ۱ کیلووات تقریباً برابر با ۱٫۳۴ اسب بخار است.
- هر ۱ اسب بخار مکانیکی تقریباً برابر با ۰٫۷۴۶ کیلووات است.
برای نمونه، توان ۲٫۲ کیلووات تقریباً معادل ۳ اسب بخار است. این تبدیل برای درک و مقایسه توان‌ها کاربرد دارد؛ بااین‌حال، هنگام سفارش موتور باید مقدار نامی و واحد درج‌شده در کاتالوگ همان مدل بررسی شود.
نکته مهم این است که توان خروجی نامی موتور با توان ورودی الکتریکی آن تفاوت دارد. موتور به دلیل تلفات الکتریکی، مغناطیسی و مکانیکی، تمام انرژی دریافتی را به توان مکانیکی تبدیل نمی‌کند. این تفاوت با راندمان موتور مشخص می‌شود.

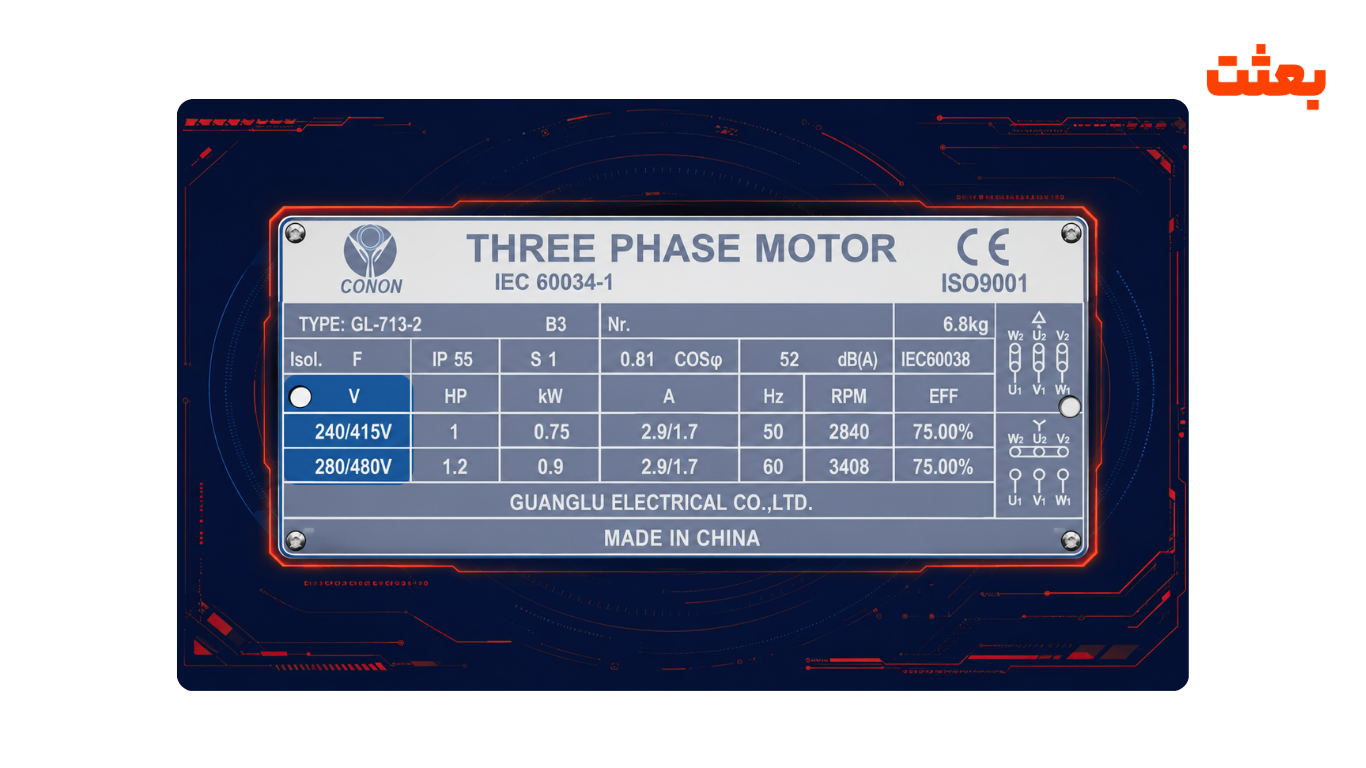

۲. ولتاژ نامی (V)
ولتاژ نامی نشان می‌دهد موتور برای کار در چه سطح ولتاژی و با چه آرایش اتصالی طراحی شده است. روی پلاک موتورهای سه‌فاز ممکن است دو مقدار مانند 230/400 V یا 400/690 V دیده شود.
این اعداد را نباید بدون توجه به نماد ستاره و مثلث تفسیر کرد. در بسیاری از موتورهای سه‌فاز متداول، هر مقدار به ولتاژ خط متناظر با یک نوع اتصال اشاره دارد؛ اما باید چیدمان درج‌شده روی پلاک و نقشه سربندی همان موتور بررسی شود.
برای نمونه، موتور سه‌فازی که روی پلاک آن 230/400 V Δ/Y درج شده است، معمولاً برای اتصال مثلث در شبکه ۲۳۰ ولت خط و اتصال ستاره در شبکه ۴۰۰ ولت خط طراحی شده است. در هر دو حالت، ولتاژ هر سیم‌پیچ تقریباً ۲۳۰ ولت خواهد بود.
این مثال به معنای مجاز بودن هر نوع سربندی در هر شبکه نیست. اگر ولتاژ شبکه با ولتاژ مجاز سیم‌پیچ‌ها تطبیق نداشته باشد، اتصال اشتباه می‌تواند باعث افزایش جریان و گرم‌شدن بیش از حد موتور شود.

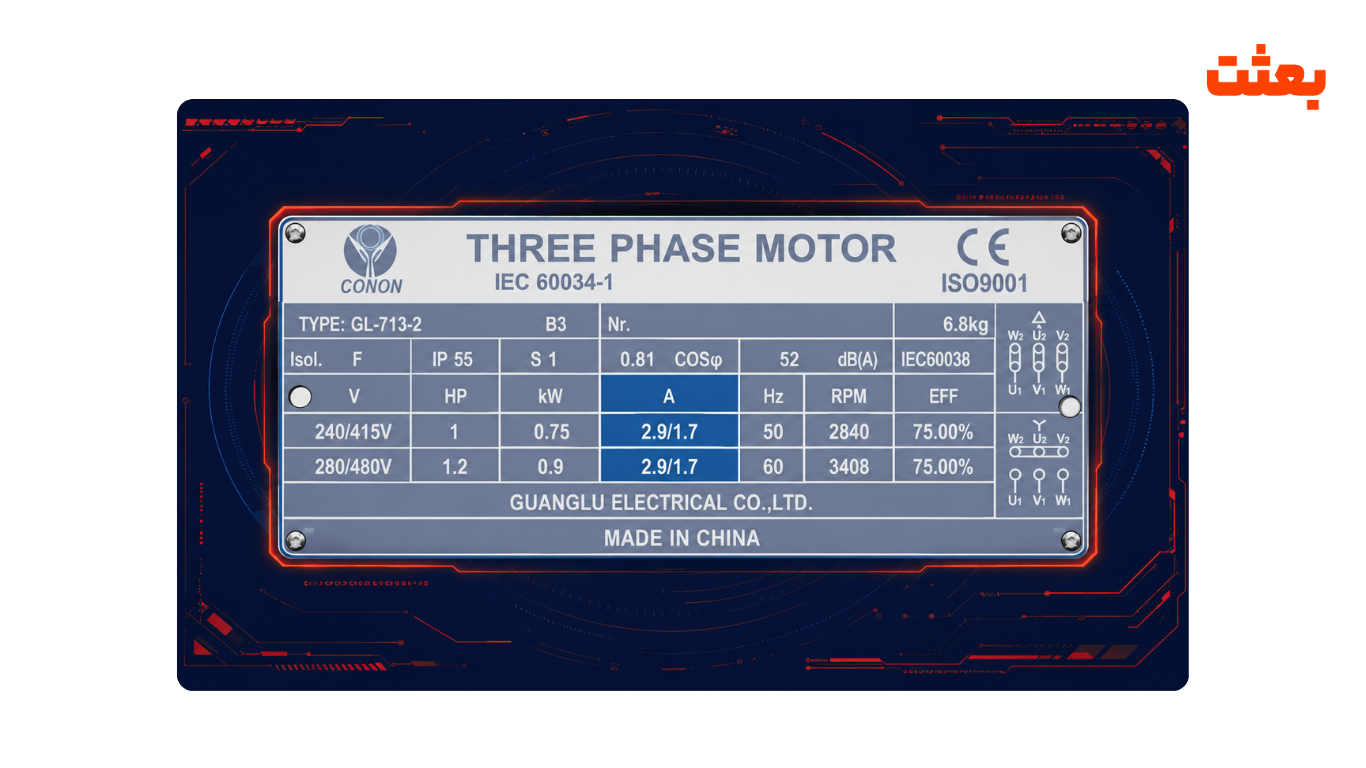

۳. جریان نامی (A)
جریان نامی با واحد آمپر (A) نمایش داده می‌شود و نشان‌دهنده جریان موتور در شرایط نامی مشخص‌شده روی پلاک است. در موتور سه‌فاز، جریان درج‌شده معمولاً جریان خط برای ولتاژ و اتصال متناظر است.
جریان نامی یکی از اطلاعات مهم برای بررسی تنظیم حفاظت اضافه‌بار و انتخاب تجهیزات راه‌اندازی است. بااین‌حال، انتخاب کابل، کنتاکتور، کلید حفاظتی و رله اضافه‌بار فقط با نگاه کردن به توان موتور انجام نمی‌شود؛ روش راه‌اندازی، جریان شروع به کار، طول کابل، شرایط نصب و دستورالعمل تجهیزات نیز اهمیت دارند.
الکتروموتور در ولتاژ نامی و تحت بار نامی می‌کشد. این نکته روشن می‌کند که جریان پلاک را باید در کنار ولتاژ، فرکانس و شرایط بار تفسیر کرد، نه به‌عنوان یک عدد مستقل.

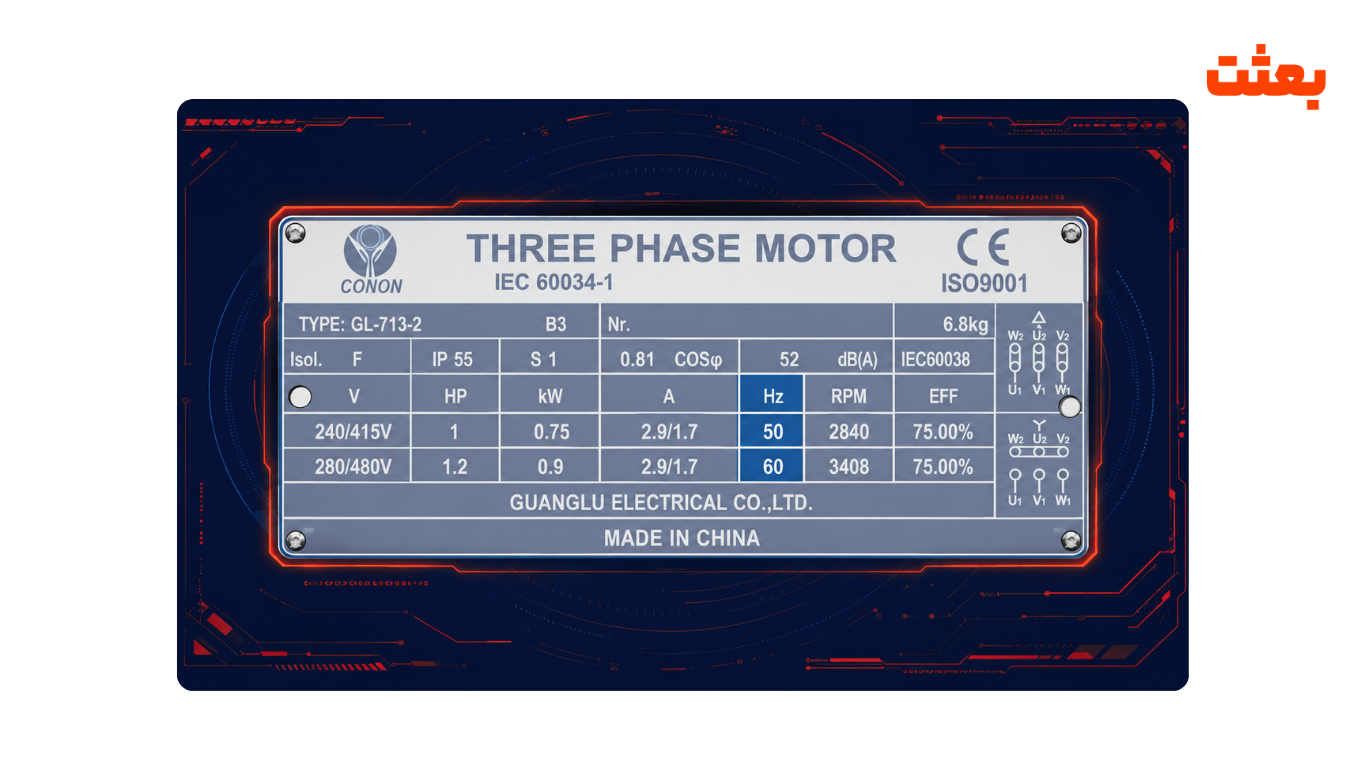

۴. فرکانس کاری (Hz)
فرکانس با واحد هرتز (Hz) مشخص می‌شود و نشان‌دهنده فرکانس برق ورودی است که موتور برای آن طراحی شده است. فرکانس بر سرعت میدان مغناطیسی دوار و در نتیجه بر سرعت موتور اثر می‌گذارد.
در بسیاری از کاربردهای صنعتی ایران، فرکانس شبکه ۵۰ هرتز است؛ اما اگر پلاک موتور مقادیر متفاوت یا چندگانه‌ای مانند ۵۰ و ۶۰ هرتز داشته باشد، باید توان، ولتاژ، جریان و سرعت متناظر با هر فرکانس را جداگانه بررسی کرد.
اتصال موتور به اینورتر نیز به معنی بی‌اهمیت شدن فرکانس نامی نیست. محدوده فرکانس مجاز، روش کنترل، خنک‌کاری در دور پایین و توانایی موتور در تأمین گشتاور باید از روی مستندات سازنده بررسی شود.

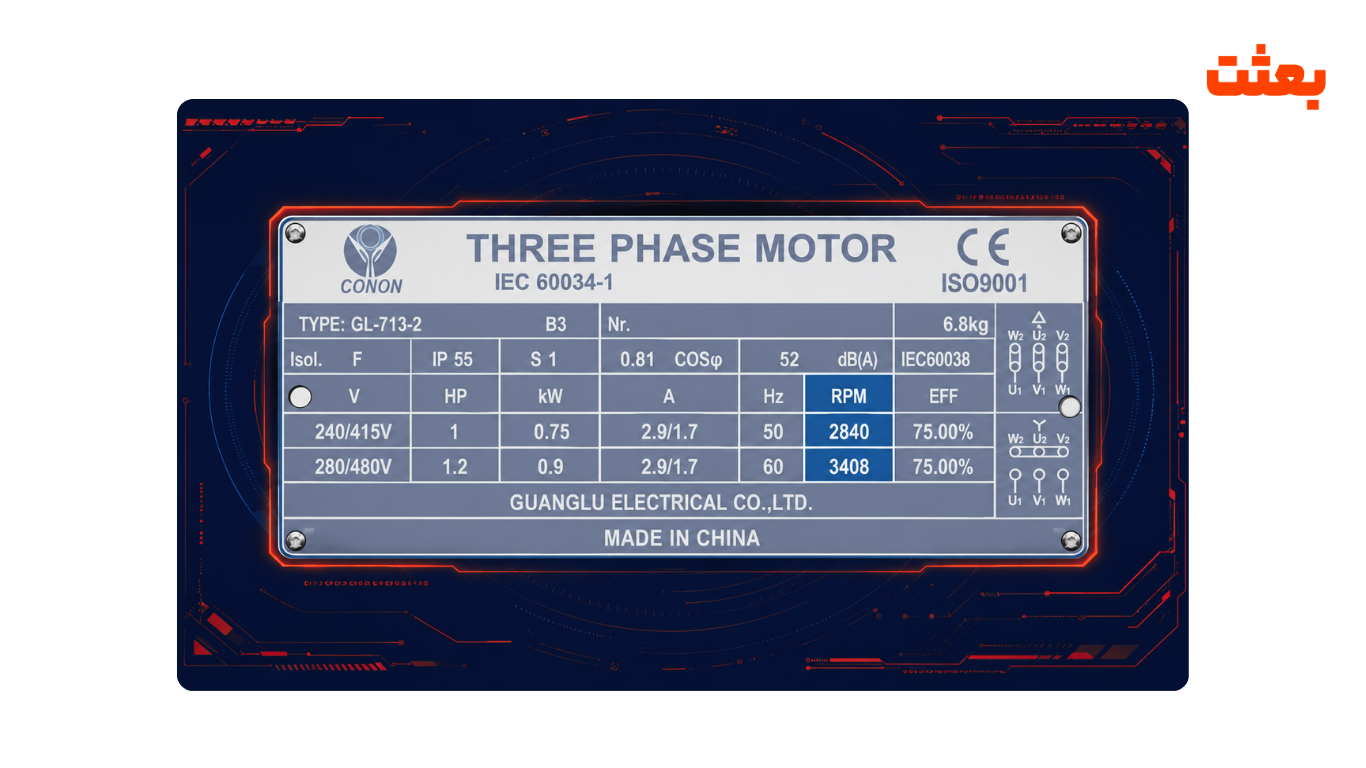

۵. دور نامی موتور (rpm)
سرعت چرخش موتور با واحد دور بر دقیقه یا rpm مشخص می‌شود. برای نمونه، ممکن است روی پلاک یک موتور چهارقطب در شبکه ۵۰ هرتز عددی نزدیک به ۱۴۵۰ دور بر دقیقه درج شده باشد.
چرا سرعت نامی دقیقاً ۱۵۰۰ دور نیست؟ چون در موتور القایی، سرعت واقعی روتور در حالت موتوری و زیر بار معمولاً کمی کمتر از سرعت سنکرون میدان مغناطیسی است. اختلاف این دو سرعت را لغزش (Slip) می‌نامند.
به همین دلیل، دور نامی درج‌شده روی پلاک برای شناسایی سرعت واقعی موتور در شرایط نامی کاربرد دارد و نباید آن را با سرعت سنکرون یکسان دانست.

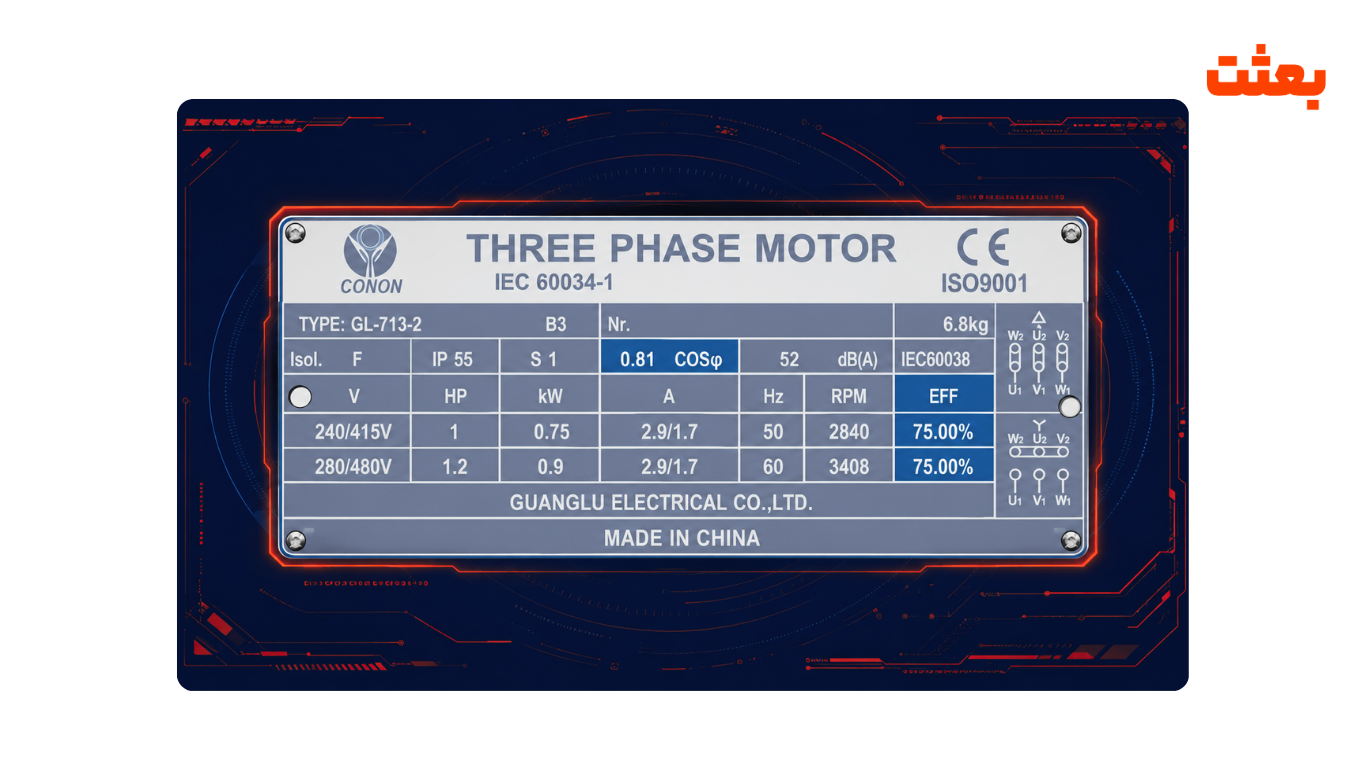

۶. ضریب توان و راندمان
ضریب توان معمولاً با cos φ نشان داده می‌شود. این پارامتر نسبت توان اکتیو به توان ظاهری را در شرایط تعریف‌شده بیان می‌کند و در تحلیل مصرف برق موتور اهمیت دارد.
راندمان نیز با نماد η یا EFF و به‌صورت درصدی نمایش داده می‌شود و بیان می‌کند چه سهمی از توان ورودی به توان خروجی مفید تبدیل می‌شود. اگر راندمان موتور ۹۰ درصد باشد، به‌طور ساده یعنی در شرایط متناظر با آن مقدار راندمان، حدود ۹۰ درصد توان ورودی به خروجی مکانیکی تبدیل می‌شود.
رده‌های راندمان مانند IE2، IE3 و IE4 در چارچوب استانداردهای مرتبط با ماشین‌های الکتریکی تعریف می‌شوند. برای مقایسه دو موتور باید علاوه بر رده IE، توان، تعداد قطب، فرکانس و شرایطی را که راندمان برای آن اعلام شده است نیز در نظر گرفت

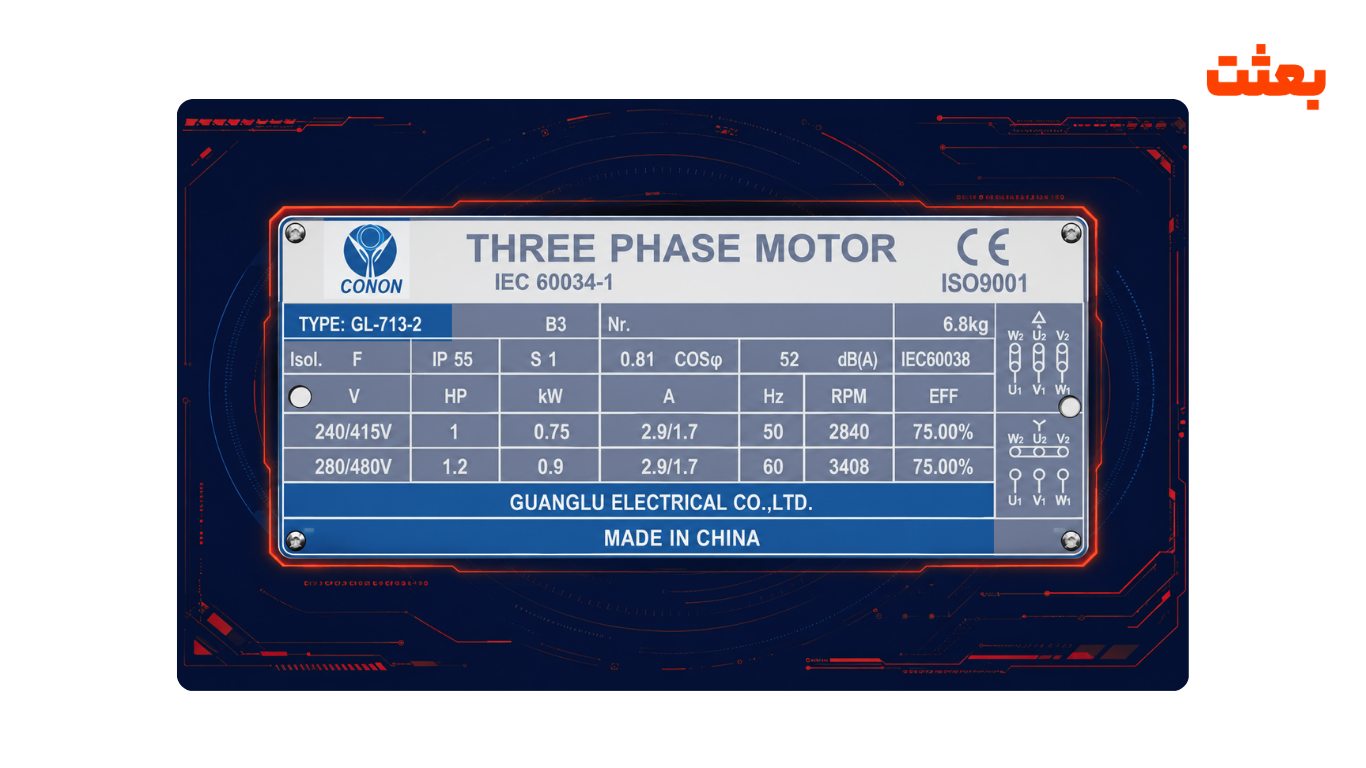

۷. شماره مدل، شماره سریال و سازنده
نام سازنده، کد مدل و شماره سریال برای شناسایی دقیق موتور کاربرد دارند. هنگام سفارش قطعه یدکی، دریافت کاتالوگ یا تعویض موتور، این اطلاعات می‌توانند از اشتباه گرفتن مدل‌های ظاهراً مشابه جلوگیری کنند.
در بعضی محصولات، یک شماره فنی ممکن است به یک پیکربندی خاص از موتور اشاره کند؛ بنابراین، اگر پلاک ناخوانا باشد، بهتر است اطلاعات باقی‌مانده، ابعاد نصب، توان، دور و مشخصات جعبه ترمینال با مستندات رسمی سازنده تطبیق داده شوند.
پلاک‌خوانی الکتروموتور سه‌فاز؛ تشخیص ستاره و مثلث
در موتور سه فاز، ولتاژ شبکه و نوع سربندی باید با مشخصات سیم‌پیچ‌ها سازگار باشند. اتصال ستاره (Y) و مثلث (Δ) دو آرایش رایج برای اتصال سیم‌پیچ‌ها هستند؛ اما هیچ‌کدام را نمی‌توان بدون توجه به پلاک، ولتاژ شبکه و نقشه ترمینال به‌صورت عمومی انتخاب کرد.
معنی پلاک ۲۳۰/۴۰۰ ولت و ۴۰۰/۶۹۰ ولت
در بسیاری از موتورهای سه‌فاز با دو ولتاژ نامی، ولتاژ کمتر با اتصال مثلث و ولتاژ بیشتر با اتصال ستاره متناظر است. علت این موضوع رابطه ولتاژ خط و ولتاژ فاز در دو نوع اتصال است.
در اتصال ستاره:
VL = √3 × Vph
در اتصال مثلث:
VL = Vph
در این روابط، VL ولتاژ خط و Vph ولتاژ فاز یا سیم‌پیچ است.
برای مثال، در یک موتور 230/400 V Δ/Y، اتصال ستاره به شبکه ۴۰۰ ولت باعث می‌شود هر سیم‌پیچ تقریباً ۲۳۰ ولت دریافت کند. اما اگر همین موتور در شبکه ۴۰۰ ولت به‌صورت مثلث متصل شود، هر سیم‌پیچ تقریباً ۴۰۰ ولت دریافت می‌کند که برای سیم‌پیچ ۲۳۰ ولتی بیش از مقدار نامی است.
در موتور 400/690 V Δ/Y، وضعیت متفاوت است: اتصال مثلث برای شبکه ۴۰۰ ولت و اتصال ستاره برای شبکه ۶۹۰ ولت در نظر گرفته شده است. در نتیجه، پیش از سربندی باید هر دو ولتاژ پلاک، نمادهای اتصال و ولتاژ واقعی شبکه را با هم بررسی کرد.
آیا هر موتور سه‌فاز را می‌توان به روش ستاره ـ مثلث راه‌اندازی کرد؟
خیر. امکان راه‌اندازی ستاره ـ مثلث به ولتاژ شبکه، ولتاژ نامی موتور در اتصال مثلث، تعداد سرسیم‌های در دسترس، مشخصات بار و شرایط راه‌اندازی وابسته است.
برای مثال، موتوری با پلاک 400/690 V Δ/Y می‌تواند در شرایط مناسب برای راه‌اندازی ستاره ـ مثلث روی شبکه ۴۰۰ ولت به کار رود؛ زیرا در کار دائم روی این شبکه باید در مثلث کار کند. در مقابل، موتور 230/400 V Δ/Y که قرار است روی شبکه ۴۰۰ ولت کار کند، معمولاً باید در ستاره کار کند و برای راه‌اندازی ستاره ـ مثلث با انتقال نهایی به مثلث روی همان شبکه ۴۰۰ ولت مناسب نیست.
در راه‌اندازی ستاره ـ مثلث، گشتاور راه‌اندازی نیز نسبت به راه‌اندازی مستقیم در اتصال مثلث کاهش می‌یابد. بنابراین، مناسب بودن روش راه‌اندازی فقط از روی وجود شش سرسیم تعیین نمی‌شود و باید نیاز گشتاوری بار هم بررسی شود.

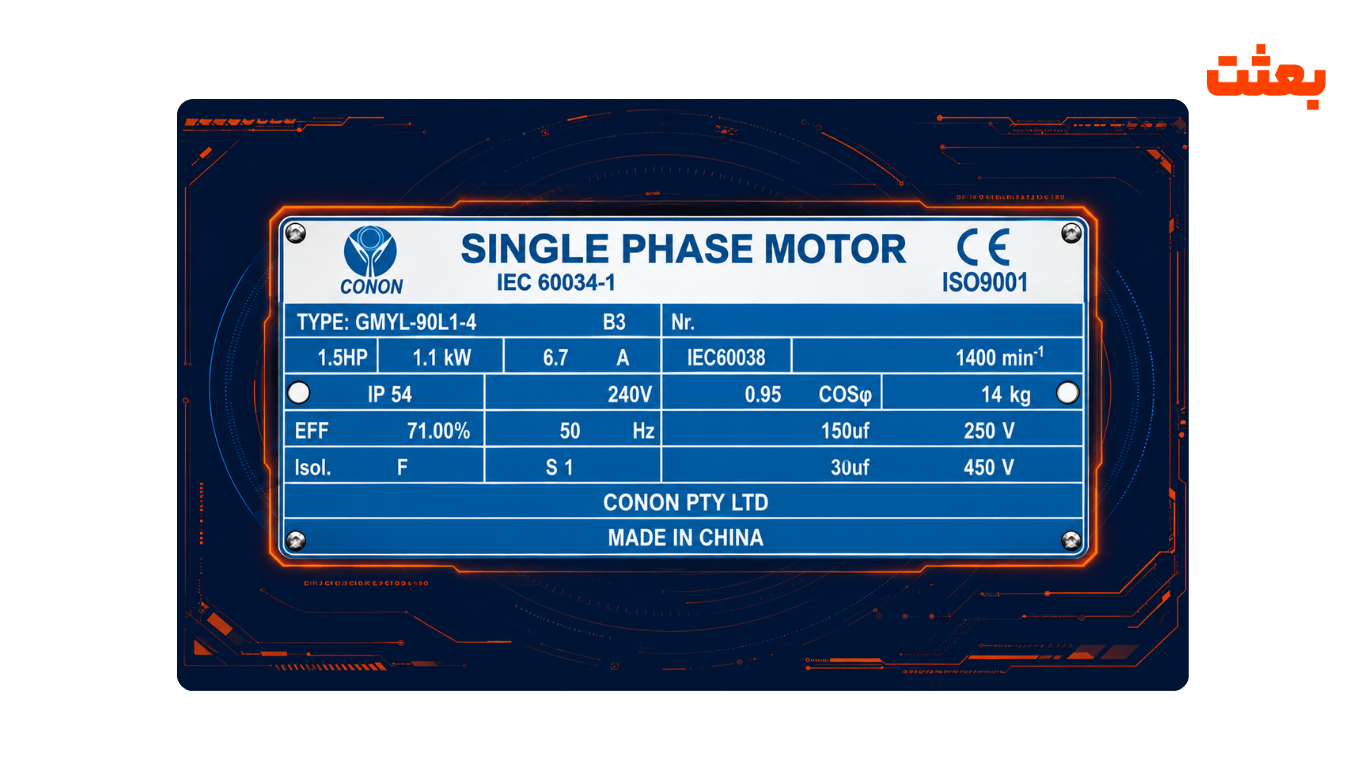

پلاک‌خوانی الکتروموتور تک فاز
در الکتروموتور تک فاز، اطلاعات پایه‌ای مانند توان، ولتاژ، جریان و دور نامی همچنان مهم هستند؛ اما بسته به طراحی موتور، اطلاعاتی درباره خازن دائم، خازن راه‌انداز یا مدار راه‌اندازی نیز ممکن است درج شود.
اطلاعات خازن روی پلاک موتور تک‌فاز
اگر مقدار خازن روی پلاک یا برچسب جداگانه موتور درج شده باشد، معمولاً ظرفیت آن با میکروفاراد (µF) و ولتاژ نامی آن با ولت (V) مشخص می‌شود. در صورت نیاز به تعویض خازن، تنها ظرفیت کافی نیست؛ نوع خازن، ولتاژ نامی و کاربرد آن در مدار نیز باید با مشخصات سازنده مطابقت داشته باشد.
موتورهای تک‌فاز از نظر ساختار راه‌اندازی یکسان نیستند. بنابراین، از روی تک‌فاز بودن موتور نمی‌توان نتیجه گرفت که همه آن‌ها از یک نوع خازن یا مدار راه‌اندازی استفاده می‌کنند.
تشخیص تک‌فاز بودن موتور از روی پلاک
وجود اطلاعاتی مانند ولتاژ تک‌فاز، نماد تعداد فاز یا نقشه اتصال می‌تواند به شناسایی موتور کمک کند. بااین‌حال، اگر اطلاعات پلاک ناقص باشد، بهتر است از روی تعداد سیم‌ها یا ظاهر موتور به‌تنهایی نتیجه‌گیری نکنید؛ زیرا سیم‌کشی داخلی و تجهیزات راه‌اندازی در مدل‌های مختلف تفاوت دارد.

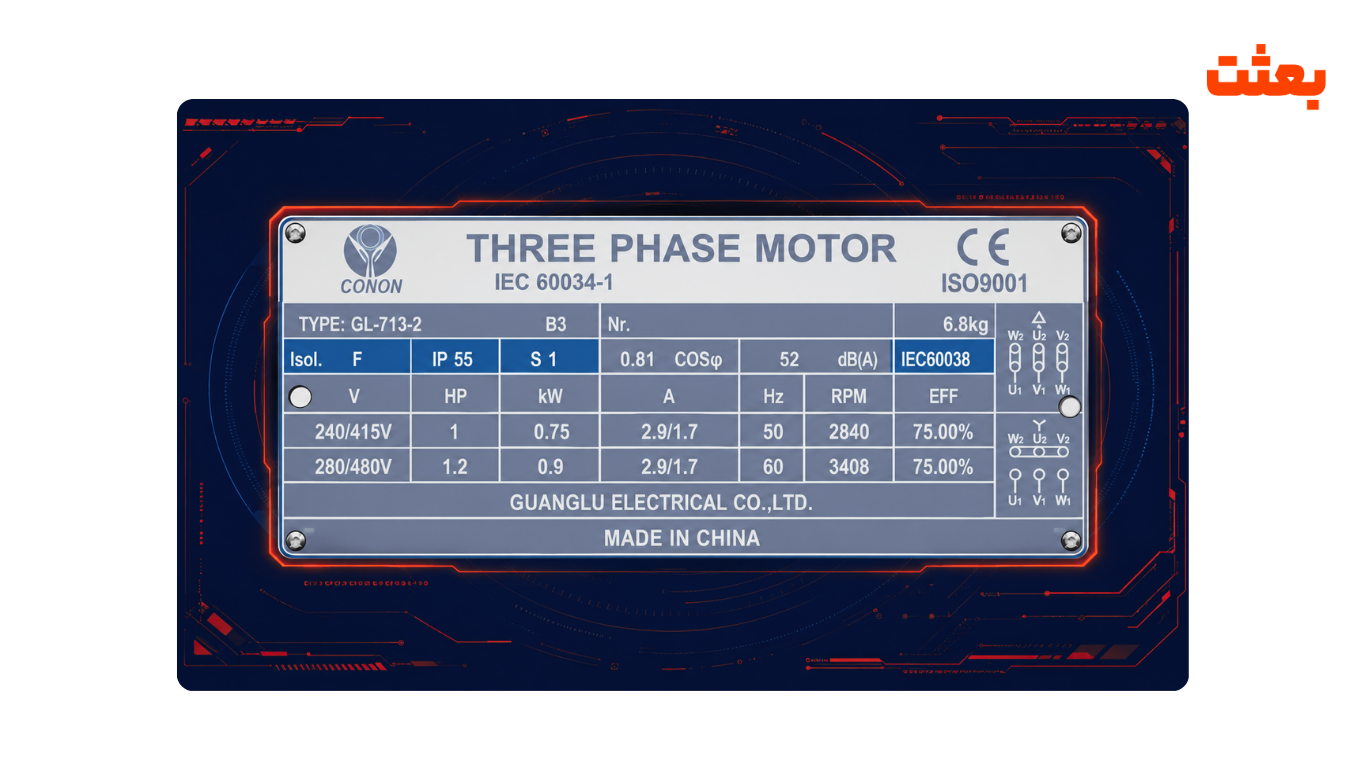

درجه حفاظت IP، کلاس عایقی و شرایط کاری
مشخصات حفاظتی و حرارتی نشان می‌دهند موتور برای چه محیط و شرایط کاری طراحی شده است. این اطلاعات به‌ویژه در محیط‌های دارای گردوغبار، رطوبت، دمای بالا یا سیکل‌های کاری سنگین اهمیت پیدا می‌کنند.
معنی IP55 و سایر کدهای حفاظت
کد IP از دو رقم اصلی تشکیل می‌شود. رقم اول به میزان حفاظت در برابر دسترسی به بخش‌های خطرناک و ورود اجسام جامد و گردوغبار مربوط است؛ رقم دوم میزان حفاظت در برابر ورود آب را بیان می‌کند.
برای مثال، IP55 به حفاظت در برابر گردوغبار در سطح تعریف‌شده برای این کد و حفاظت در برابر پاشش آب با شرایط آزمون مشخص اشاره دارد. این کد به معنی ضدآب بودن مطلق موتور یا مجاز بودن غوطه‌وری در آب نیست.
شرح کدها و نحوه تفسیر آن‌ها باید بر اساس استاندارد مربوط به درجات حفاظت محفظه، یعنی IEC 60529، انجام شود.
کلاس عایقی F و B
کلاس عایقی به رده حرارتی سیستم عایق اشاره دارد. حروف B و F در این زمینه به‌کار می‌روند، اما نباید آن‌ها را به‌تنهایی معادل دمای مجاز محیط یا دمای دائمی بدنه موتور دانست.
دمای مجاز سیم‌پیچ و حاشیه حرارتی قابل‌استفاده به طراحی موتور، افزایش دمای سیم‌پیچ، دمای محیط و مشخصات سازنده وابسته است. بنابراین، موتور با کلاس عایقی F الزاماً در هر شرایطی مناسب محیط گرم‌تر یا بارگذاری سنگین‌تر نیست.
معنی S1 و سایر کلاس‌های کاری
کد Duty نوع چرخه کاری موتور را توصیف می‌کند. برای نمونه، S1 به کارکرد پیوسته در شرایط تعریف‌شده اشاره دارد. کدهای دیگر مانند S2 و S3 برای شرایط کاری متفاوتی تعریف شده‌اند.
اگر موتور در کاربردی به‌صورت مکرر روشن و خاموش می‌شود، مدت هر سیکل کوتاه است یا بار در طول زمان تغییر می‌کند، باید کلاس کاری و محدودیت‌های حرارتی آن بررسی شود. صرفاً انتخاب موتور بر اساس توان و دور نامی ممکن است برای چنین کاربردهایی کافی نباشد.
کد خنک‌کاری و کلاس راندمان
برخی پلاک‌ها کد خنک‌کاری مانند IC411 یا IC416 و رده راندمان مانند IE2 یا IE3 را نشان می‌دهند. کد خنک‌کاری به روش دفع حرارت موتور مربوط است؛ رده IE نیز در چارچوب استانداردهای راندمان تعریف می‌شود.
هنگام مقایسه دو موتور، این کدها باید در کنار توان، تعداد قطب، نوع نصب و شرایط محیطی بررسی شوند. یک موتور با راندمان بالاتر لزوماً از نظر ابعاد، روش خنک‌کاری یا قابلیت جایگزینی با موتور فعلی یکسان نیست.
دور، تعداد قطب و گشتاور؛ تفسیر مشخصات مکانیکی
اطلاعات مکانیکی پلاک کمک می‌کنند مشخص شود موتور چه سرعتی دارد و آیا با نیاز دستگاه هماهنگ است یا خیر.
رابطه فرکانس و تعداد قطب‌ها با سرعت موتور
سرعت سنکرون میدان مغناطیسی از رابطه زیر به دست می‌آید:
ns = (120 × f) / P
در این فرمول:
- (n_s): سرعت سنکرون بر حسب دور بر دقیقه
- (f): فرکانس بر حسب هرتز
- (P): تعداد قطب‌ها
در فرکانس ۵۰ هرتز، سرعت سنکرون برای موتورهای دو، چهار و شش‌قطب به‌ترتیب ۳۰۰۰، ۱۵۰۰ و ۱۰۰۰ دور بر دقیقه است. سرعت نامی موتور القایی معمولاً اندکی کمتر از این اعداد خواهد بود؛ مقدار دقیق باید از روی پلاک خوانده شود.
گشتاور نامی موتور چگونه محاسبه می‌شود؟
اگر توان خروجی و دور نامی موتور مشخص باشند، می‌توان گشتاور نامی را با رابطه زیر محاسبه کرد:
T = (9550 × P) / n
در این رابطه، (T) گشتاور بر حسب نیوتن‌متر، (P) توان خروجی بر حسب کیلووات و (n) سرعت بر حسب دور بر دقیقه است.
برای مثال، اگر توان خروجی موتور ۴ کیلووات و دور نامی آن ۱۴۴۰ دور بر دقیقه باشد:
T = (9550 × 4) / 1440 ≈ 26.5 N·m
این عدد گشتاور تقریبی در نقطه کاری نامی است؛ نه گشتاور راه‌اندازی و نه بیشینه گشتاور موتور. برای انتخاب موتور یا گیربکس باید گشتاور موردنیاز بار، شرایط راه‌اندازی، ضریب کارکرد و تلفات انتقال نیز در نظر گرفته شوند.
سایز فریم و ابعاد نصب
سایز فریم (Frame Size) به ابعاد استاندارد نصب موتور مربوط است و می‌تواند در تطبیق موتور جایگزین با دستگاه اهمیت زیادی داشته باشد. بااین‌حال، برابر بودن فریم به‌تنهایی تضمین نمی‌کند که تمام ابعاد، قطر شفت، طول شفت، فلنج یا نوع نصب دو موتور یکسان باشد.
برای تعویض موتور، نقشه ابعادی و کد نوع نصب را نیز بررسی کنید. این موضوع به‌خصوص زمانی مهم است که موتور مستقیماً به پمپ، گیربکس یا دستگاهی با فضای نصب محدود متصل شده باشد.
نمونه عملی پلاک‌خوانی الکتروموتور
برای روشن شدن روش کار، یک مثال فرضی اما از نظر محاسباتی سازگار را در نظر بگیریم. این مثال، پلاک یک محصول مشخص یا نتیجه آزمایش میدانی بعثت نیست؛ هدف آن توضیح نحوه تفسیر داده‌هاست.
فرض کنید روی پلاک یک موتور سه‌فاز اطلاعات زیر درج شده باشد:
| مشخصه | مقدار نمونه | تفسیر |
|---|---|---|
| توان خروجی | ۴ kW | توان مکانیکی نامی محور |
| ولتاژ | 400/690 V Δ/Y | اتصال مثلث در ۴۰۰ ولت و ستاره در ۶۹۰ ولت، طبق آرایش درج‌شده |
| فرکانس | 50 Hz | فرکانس نامی برق ورودی |
| دور نامی | 1440 rpm | سرعت موتور در شرایط نامی |
| درجه حفاظت | IP55 | حفاظت تعریف‌شده در برابر ورود اجسام جامد و آب |
| کلاس عایقی | F | رده حرارتی سیستم عایق |
| کلاس کاری | S1 | کارکرد پیوسته در شرایط تعریف‌شده |
از این اطلاعات می‌توان چند نتیجه گرفت. نخست، موتور برای توان خروجی نامی ۴ کیلووات طراحی شده است. دوم، اگر قرار باشد روی شبکه سه‌فاز ۴۰۰ ولت کار کند، مطابق این پلاک باید در اتصال مثلث قرار گیرد. سوم، سرعت نامی ۱۴۴۰ دور بر دقیقه نشان می‌دهد سرعت سنکرون آن در فرکانس ۵۰ هرتز احتمالاً ۱۵۰۰ دور بر دقیقه و تعداد قطب‌ها چهار است.
گشتاور نامی تقریبی آن نیز برابر است با:
T = (9550 × 4) / 1440 ≈ 26.5 N·m
اما هنوز نمی‌توان صرفاً بر اساس همین اطلاعات، مناسب بودن موتور برای یک پمپ یا گیربکس مشخص را تأیید کرد. برای چنین تصمیمی باید منحنی بار، گشتاور راه‌اندازی، شرایط نصب، نوع اتصال مکانیکی و نیاز واقعی دستگاه بررسی شود. همچنین جریان نامی و ضریب توان در این مثال ارائه نشده‌اند؛ بنابراین نباید آن‌ها را حدس زد یا برای انتخاب تجهیزات حفاظتی از مقادیر فرضی استفاده کرد.
چه اطلاعاتی برای استعلام یا جایگزینی موتور لازم است؟
برای اینکه انتخاب یا جایگزینی موتور دقیق‌تر انجام شود، اطلاعات زیر را از پلاک و دستگاه جمع‌آوری کنید:
- سازنده، مدل و شماره سریال، در صورت خوانا بودن
- توان نامی و واحد آن
- ولتاژ، جریان، فرکانس و نوع اتصال
- دور نامی و تعداد فاز
- درجه حفاظت، کلاس عایقی و کلاس کاری
- سایز فریم، نوع نصب و ابعاد شفت
- نوع دستگاه متصل به موتور و شرایط واقعی کارکرد
اگر بخشی از اطلاعات پلاک ناخواناست، بهتر است آن را با علامت «نامشخص» ثبت کنید و از روی ظاهر یا مدل‌های مشابه حدس نزنید. تصویر واضح پلاک، عکس جعبه ترمینال و اندازه‌های نصب می‌توانند در شناسایی دقیق‌تر کمک کنند.
خطاهای رایج در پلاک‌خوانی الکتروموتور
یکی از خطاهای مهم، یکسان دانستن توان خروجی و توان مصرفی است. توان درج‌شده در پلاک بسیاری از موتورهای صنعتی، توان مکانیکی نامی محور است؛ در حالی که توان ورودی از شبکه به دلیل تلفات بیشتر خواهد بود.
خطای دیگر، انتخاب اتصال ستاره یا مثلث صرفاً با توجه به ولتاژ شبکه است. برای تعیین سربندی باید ولتاژهای درج‌شده روی پلاک، نماد اتصال و مشخصات سیم‌پیچ بررسی شوند.
همچنین نباید دور نامی را با سرعت سنکرون یکی دانست، درجه حفاظت IP را معادل ضدآب بودن کامل در نظر گرفت یا کلاس عایقی را به‌تنهایی مبنای تأیید کارکرد موتور در محیط گرم قرار داد.
در نهایت، جایگزین کردن موتور بر اساس توان و دور مشابه، بدون کنترل ابعاد نصب، جریان نامی، شرایط کاری و مشخصات بار، ممکن است به انتخاب نامناسب منجر شود. برای موتورهای متصل به اینورتر، تجهیزات حفاظتی یا ماشین‌آلات حساس، بررسی مستندات فنی اهمیت بیشتری دارد.
