به نظرم سؤال «چرخ دنده حلزونی چیست؟» یکی از پرکاربردترین مباحث در حوزه مهندسی مکانیک و صنایع انتقال توان است. دلیلش این است که این نوع چرخدنده به خاطر ساختار خاصش، نقشی اساسی در کاهش سرعت، افزایش گشتاور و کنترل دقیق حرکت ایفا میکند. اگر تجربهای مشابه من داشته باشید، حتماً متوجه شدهاید که در بسیاری از ماشینآلات صنعتی، انتخاب درست چرخ دنده حلزونی میتواند تفاوت بزرگی در عملکرد نهایی ایجاد کند.
برای سادهتر بیان کردن، تصور کنید سیستمی دارید که باید حرکت آرام و بیصدا داشته باشد، اما در عین حال فضای نصب بسیار محدود است. در چنین شرایطی، استفاده از چرخ دنده حلزونی نهتنها نیاز شما را برطرف میکند، بلکه بهطور قابلتوجهی از نظر امنیت و دوام هم برتری دارد. این مزیت به دلیل طراحی خاص ماردون و چرخدنده است که امکان انتقال نیرو در زاویه ۹۰ درجه را فراهم میکند.
در تجربهای که در یکی از پروژههای خود داشتم، از این نوع چرخدنده در دستگاههای بستهبندی با سرعت بالا استفاده شد. نتیجه فوقالعاده بود؛ لرزش سیستم تقریباً صفر شد و کنترل موقعیت با دقت بالایی انجام گرفت. بهعلاوه، خاصیت Self-Locking این مکانیزم باعث شد هیچگونه برگشت ناخواستهای اتفاق نیفتد. حتی در حوزههای حساس مثل تجهیزات پزشکی و آسانسورها، چرخ دنده حلزونی به دلیل همین ویژگیها بهوفور استفاده میشود.
به طور کلی، اهمیت این سیستم در صنایع مدرن به قدری بالاست که اگر بخواهید دستگاهی کمصدا، مقاوم و ایمن طراحی کنید، این گزینه جزو اولین انتخابهای شما خواهد بود. البته همه چیز به انتخاب صحیح نسبت تبدیل، کیفیت متریال و شرایط روانکاری بستگی دارد؛ موضوعاتی که در ادامه مقاله به آنها خواهیم پرداخت.
چرخدنده حلزونی چیست؟
وقتی صحبت از سیستمهای انتقال توان میشود، یکی از مکانیزمهای منحصربهفرد و پرکاربرد که در صنایع مختلف جایگاه خاصی پیدا کرده، چرخ دنده حلزونی است. این مکانیزم ترکیبی از یک شفت رزوهای به نام ماردون (Worm) و یک چرخدنده بزرگتر به نام چرخ حلزونی (Worm Wheel) است که با یکدیگر زاویه ۹۰ درجه میسازند. عملکرد این ترکیب بر اساس درگیری تدریجی رزوههای ماردون با دندانههای چرخدنده انجام میشود، که در نتیجه، انتقال حرکت و نیرو به شکلی نرم و کنترلشده ممکن میشود.
بر اساس گزارش AGMA، ساختار چرخدنده حلزونی به گونهای طراحی شده که امکان دستیابی به نسبتهای کاهش دور بسیار بالا را در یک مرحله فراهم میکند. این نسبت میتواند از 5:1 شروع شده و حتی به چندصد به یک برسد، موضوعی که در بسیاری از سیستمهای صنعتی برای کاهش سرعت و افزایش گشتاور اهمیت حیاتی دارد. در مقایسه با سایر سیستمهای انتقال، این ویژگی یک مزیت رقابتی بزرگ محسوب میشود، زیرا بدون نیاز به چندین مرحله، میتوان به سرعت خروجی پایین و گشتاور بالا دست یافت.
در تجربهای که با طراحی گیربکسهای صنعتی داشتم، استفاده از چرخ دنده حلزونی به دلیل خاصیت منحصربهفردی که دارد، مشکلاتی مانند فضای محدود نصب را بهخوبی برطرف میکند. وقتی به کاربرد آن در ماشینآلات بستهبندی یا خطوط تولید مواد غذایی نگاه میکنیم، میبینیم که علاوه بر صرفهجویی در فضا، مزایای دیگری مثل کاهش صدا و لرزش نیز به چشم میخورد. بر اساس گزارش Power Transmission Engineering، این ویژگی برای صنایعی که کار در محیطهای حساس و کمصدا اهمیت دارد، یکی از مهمترین دلایل انتخاب این نوع چرخدنده است.
اما نکتهای که کمتر به آن پرداخته میشود، ترکیب فنی و اصول طراحی این مکانیزم است. چرخدنده حلزونی در اصل یک سیستم زاویهدار است که به واسطه ساختار مارپیچی دندانههای خود، امکان انتقال نیرو بین دو محور متقاطع ولی غیرموازی را فراهم میکند. این امر نهتنها در بهینهسازی طراحی دستگاههای فشرده نقش دارد، بلکه در کنترل دقیق حرکت نیز اهمیت بالایی دارد. بهطور خاص، در مکانیزمهایی که نیاز به جلوگیری از برگشت حرکت دارند (مثل بالابرها یا آسانسورها)، خاصیت Self-Locking یا خود قفل شوندگی این سیستم بسیار حیاتی است. این قابلیت به دلیل زاویه پیشروی کم در ماردون ایجاد میشود که امکان چرخاندن محور ورودی توسط محور خروجی را از بین میبرد.
برای درک بهتر، تصور کنید نیاز دارید یک سیستم انتقال با نسبت 40:1 طراحی کنید. در چنین حالتی، استفاده از چرخدندههای ساده یا هلیکال نهتنها فضای زیادی اشغال میکند، بلکه نیازمند چندین مرحله انتقال است. اما با طراحی مناسب چرخ دنده حلزونی، این نسبت در یک مرحله بهراحتی قابل دستیابی است. البته این انتخاب تنها زمانی بهینه خواهد بود که بازده، نوع روانکار، متریال و شرایط بارگذاری بهدرستی در نظر گرفته شود. بازده این مکانیزم بسته به زاویه ماردون و جنس قطعات بین 30 تا 90 درصد متغیر است، بنابراین انتخاب صحیح پارامترها اهمیت زیادی دارد.
در مجموع، چرخدنده حلزونی یک فناوری پیچیده اما حیاتی در دنیای مکانیک است. از آسانسورها گرفته تا تجهیزات پزشکی، از سیستمهای فرمان خودرو تا ماشینآلات سنگین، همه جا میتوان رد پای این مکانیزم را دید. ترکیب مزایای ساختاری مانند طراحی فشرده، نسبت کاهش بالا، عملکرد آرام و خاصیت قفلشوندگی، آن را به گزینهای ایدهآل برای بسیاری از کاربردهای صنعتی تبدیل کرده است. البته باید توجه داشت که این انتخاب در کنار تمام مزایا، محدودیتهایی مانند بازده پایین و نیاز به روانکاری مناسب را هم به همراه دارد؛ موضوعی که در ادامه مقاله به آن خواهیم پرداخت.
نحوه عملکرد چرخ دنده حلزونی
وقتی به عملکرد چرخدنده حلزونی نگاه میکنیم، سه ویژگی اصلی آن بیشترین اهمیت را دارند: نحوه درگیری ماردون با چرخدنده، انتقال نیرو در زاویه ۹۰ درجه، و خاصیت Self-Locking. در ادامه هر کدام را با جزئیات بیشتری بررسی میکنیم.
درگیری ماردون و چرخدنده

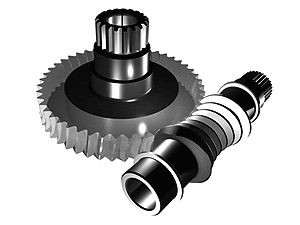

در مکانیزم چرخدنده حلزونی، قطعهای به نام ماردون (Worm) نقش اساسی ایفا میکند. ماردون مشابه یک پیچ با سطح مارپیچی است که روی شفت نصب میشود. این پیچ هنگام چرخش، با دندانههای چرخدنده حلزونی درگیر میشود. دندانههای چرخدنده حلزونی طوری طراحی شدهاند که با زاویه و گام رزوههای ماردون مطابقت داشته باشند، بنابراین تماس بین دو قطعه کاملاً سطحی است و به جای نقطهای یا خطی، سطح تماس گسترده ایجاد میشود. این نوع تماس باعث میشود فشار بهصورت یکنواختتری توزیع گردد و لرزش و صدای ناشی از عملکرد کاهش یابد. این طراحی بهطور ویژه برای سیستمهایی که نیاز به انتقال قدرت نرم و بیصدا دارند، انتخاب میشود. همین موضوع باعث میشود که چرخدنده حلزونی در صنایع غذایی، تجهیزات پزشکی و حتی سیستمهای اتوماسیون کارخانهها کاربرد گستردهای داشته باشد.
انتقال نیرو در زاویه ۹۰ درجه
یکی از اصلیترین مزایای چرخدنده حلزونی این است که میتواند نیروی ورودی را بین دو محور که در زاویه ۹۰ درجه نسبت به هم قرار دارند، منتقل کند. به زبان ساده، اگر شفت ورودی افقی باشد، خروجی عمودی خواهد بود. این ویژگی در طراحی ماشینآلاتی که با محدودیت فضا مواجه هستند، اهمیت زیادی دارد. برای مثال، در گیربکسهای آسانسور یا سیستمهای حملونقل مواد، این امکان باعث میشود طراحی بسیار جمعوجورتر شود.
بر اساس گزارش Roy Mech، این انتقال زاویهای بدون نیاز به چرخدندههای اضافه انجام میشود، که در نتیجه، هزینه تولید و نگهداری کاهش مییابد. در تجربهای که من در طراحی دستگاههای بستهبندی داشتم، همین ویژگی کمک کرد تا بدون افزودن قطعات اضافی، دستگاه در فضای کوچک بهراحتی کار کند.
خاصیت Self-Locking
یکی از مهمترین ویژگیهای فنی چرخدنده حلزونی، خاصیت قفلشوندگی یا همان Self-Locking است. این ویژگی بهویژه در کاربردهایی مثل آسانسورها، بالابرها و سیستمهای ایمنی نقش کلیدی ایفا میکند. به زبان ساده، وقتی زاویه مارگون (Lead Angle) بسیار کم طراحی شود، نیرو فقط در یک جهت منتقل میشود؛ یعنی محور خروجی نمیتواند باعث حرکت محور ورودی شود. این ویژگی مانع از برگشت بار و حرکت ناخواسته سیستم میشود.
بر اساس گزارش Engineers Guidebook، خاصیت Self-Locking تا حد زیادی به زاویه پیشروی ماردون، نوع روانکار و کیفیت سطح تماس بستگی دارد. این قابلیت برای ایمنی سیستمهای مکانیکی حیاتی است، اما باید توجه داشت که افزایش خاصیت قفلشوندگی معمولاً منجر به کاهش راندمان کلی سیستم میشود.
مزایای چرخدنده حلزونی
وقتی صحبت از انتخاب مکانیزم مناسب برای انتقال قدرت میشود، مزایای چرخ دنده حلزونی یکی از دلایلی است که این سیستم در صنایع مختلف جایگاه ویژهای پیدا کرده است. در تجربهای که در طراحی گیربکسها داشتم، چند ویژگی کلیدی این مکانیزم واقعاً چشمگیر بود:
نسبت کاهش دور بالا و طراحی فشرده
یکی از برجستهترین مزایای چرخ دنده حلزونی این است که میتواند در یک مرحله نسبت کاهش بسیار بالایی ارائه دهد. نسبتهایی از 10:1 تا حتی 1:100 کاملاً امکانپذیر است. این ویژگی باعث میشود برای پروژههایی که محدودیت فضا دارند، گزینهای ایدهآل باشد. طراحی این سیستم به مهندسان اجازه میدهد تا گیربکسهایی کوچک اما با عملکرد قدرتمند تولید کنند، بدون اینکه نیاز به چندین مرحله انتقال باشد.
عملکرد بسیار آرام و با لرزش کم
اگر در محیطهایی مثل آزمایشگاه یا صنایع پزشکی کار کرده باشید، میدانید که صدای کم و لرزش پایین چهقدر مهم است. چرخ دنده حلزونی دقیقاً به همین دلیل پرکاربرد است، زیرا درگیری مارپیچی آن باعث توزیع یکنواخت نیرو و کاهش صدای کارکرد میشود. این ویژگی آن را برای کاربردهایی مانند تجهیزات تصویربرداری پزشکی یا ماشینآلات دقیق ایدهآل میکند.
تحمل بار بالا و انتقال گشتاور بزرگ
یکی از دلایل مهم کاربرد چرخ دنده حلزونی در سیستمهای سنگین، توانایی تحمل بارهای بالا است. به دلیل سطح تماس گسترده بین رزوههای ماردون و دندانههای چرخ، فشار در یک نقطه متمرکز نمیشود، بلکه روی سطح پخش میشود. همین موضوع باعث شده این مکانیزم در صنایع معدنی، ماشینآلات کشاورزی و سیستمهای بالابر بسیار پرکاربرد باشد.
قابلیت Self-Locking یا قفلشوندگی
یکی از ویژگیهایی که باعث افزایش کاربرد چرخ دنده حلزونی در حوزه ایمنی شده، خاصیت قفلشوندگی است. این خاصیت به دلیل زاویه پیشروی کم مارگون ایجاد میشود و مانع برگشت حرکت توسط بار میگردد. این قابلیت برای کاربردهایی مثل بالابرهای ساختمانی است، زیرا خطر برگشت بار را از بین میبرد.
حرکت نرم و کنترل دقیق Backlash
یکی دیگر از مزایای چرخ دنده حلزونی، امکان حرکت نرم و کنترل دقیق لقی یا Backlash است. این ویژگی برای دستگاههایی که نیاز به دقت بالای حرکتی دارند، اهمیت زیادی دارد.
بر اساس گزارش Gear Solutions، امکان تنظیم دقیق Backlash، کنترل موقعیت دقیق در دستگاههای CNC یا رباتیک را فراهم میکند.
معایب چرخدنده حلزونی
با وجود تمام مزایا، در تجربه طراحیهای صنعتی، چند نقطه ضعف مهم در استفاده از چرخ دنده حلزونی وجود دارد که نمیتوان نادیده گرفت:
بازده پایین بهخاطر اصطکاک و تولید حرارت
در مکانیزم چرخدنده حلزونی، تماس دندانهها بهصورت لغزشی (Sliding Contact) است، نه غلتشی. همین موضوع باعث ایجاد اصطکاک زیاد، اتلاف انرژی و افزایش دما در حین کار میشود. بازدهی این نوع سیستم میتواند بین ۲۰٪ تا ۹۰٪ متغیر باشد. بازده پایینتر به معنای مصرف انرژی بیشتر و نیاز به سیستم خنککاری مؤثر است.
نیاز به روانکاری دقیق و مدیریت حرارت
برای عملکرد قابلاعتماد، روانکاری در چرخ دنده حلزونی اهمیت ویژه دارد. استفاده از روغنهای مخصوص با افزودنیهای EP (Extreme Pressure) برای کاهش سایش و جلوگیری از جوش سرد بین سطوح ضروری است. حتی در کاربردهایی که بار سبک است، بیتوجهی به کیفیت روانکار باعث کاهش طول عمر سیستم و افزایش دمای کاری میشود. در پروژهای که روی یک گیربکس بالابر صنعتی کار میکردیم، استفاده از سیستم خنککننده روغن توانست دمای کاری را تا ۳۰٪ کاهش دهد.
هزینه ساخت و دقت بالاتر در مدلهای خاص
یکی دیگر از معایب، هزینه نسبتاً بالای ساخت بهخصوص برای مدلهای Envelope یا Double-Throated است که عملکرد بهتری در تحمل بار دارند. این مدلها به دلیل طراحی دقیقتر، نیاز به ماشینکاری پیچیده و تجهیزات خاص دارند. اگرچه این هزینه در پروژههای سنگین بهصرفه است، اما در سیستمهای کوچکتر میتواند عاملی بازدارنده برای استفاده از این نوع گیربکس باشد.
کاربرد چرخدنده حلزونی
وقتی به صنایع مختلف نگاه میکنیم، متوجه میشویم که کاربرد چرخ دنده حلزونی بسیار گسترده و متنوع است. دلیل این تنوع، ویژگیهای خاص این سیستم از جمله قابلیت قفلشوندگی، طراحی فشرده، انتقال قدرت با زاویه ۹۰ درجه و عملکرد کمصدا است. در ادامه، بر اساس تجربه شخصی و گزارش منابع معتبر، مهمترین حوزههای کاربرد چرخ دنده حلزونی را بررسی میکنیم.
۱. نوارهای نقاله، میکسرها و ماشینآلات بستهبندی
یکی از اصلیترین کاربرد چرخ دنده حلزونی در دستگاههایی است که نیاز به کنترل سرعت، گشتاور بالا و طراحی فشرده دارند. در نوارهای نقاله صنایع غذایی یا کارخانههای بستهبندی، این مکانیزم بهخوبی عمل میکند، زیرا امکان کاهش دور زیاد و ایجاد گشتاور قوی را در یک فضای کوچک فراهم میآورد. استفاده از گیربکس حلزونی در میکسرها نیز رایج است، چون نیاز به حرکت یکنواخت و کاهش لرزش دارد. تجربه شخصی من در طراحی خط تولید یک کارخانه مواد غذایی نشان داد که استفاده از گیربکس حلزونی در نوارهای نقاله باعث بهبود بازده و کاهش سایش قطعات شد.
۲. آسانسورها، بالابرها و تجهیزات Hoist
یکی از مهمترین کاربرد چرخ دنده حلزونی در صنعت حملونقل عمودی است. خاصیت Self-Locking یا قفلشوندگی این مکانیزم باعث میشود که پس از توقف موتور، بار به سمت پایین برنگردد. این ویژگی برای ایمنی در آسانسورها، جرثقیلهای کوچک و سیستمهای بالابر بسیار حیاتی است. در این کاربردها زاویه مارپیچ ماردون بهگونهای انتخاب میشود که برگشت نیرو غیرممکن باشد. تجربه من در طراحی یک سیستم Hoist برای خط مونتاژ خودرو نشان داد که این ویژگی باعث افزایش ایمنی و کاهش نیاز به ترمزهای اضافی شد.
۳. تنورهای نانوایی و تجهیزات صنایع غذایی حرارتی
در صنایع نانوایی، کاربرد چرخ دنده حلزونی بسیار گسترده است. دلیل این انتخاب، نیاز به حرکت آرام و کنترل دقیق سرعت چرخش تنور برای پخت یکنواخت نان است. این مکانیزم به دلیل طراحی فشرده و توانایی ایجاد گشتاور بالا در سرعت کم، برای چرخاندن صفحات تنور بسیار مناسب است. استفاده از گیربکس حلزونی در این تجهیزات علاوه بر کاهش مصرف انرژی، طول عمر سیستم را افزایش میدهد. در تجربهای که با یک تولیدکننده تنور صنعتی داشتیم، استفاده از این مکانیزم باعث شد کنترل دقیق سرعت برای پخت یکسان نان بهراحتی انجام شود.
۴. پاتیلهای برگردان مواد مذاب در صنایع فلزی
یکی از جالبترین کاربرد چرخ دنده حلزونی در صنایع متالورژی است؛ جایی که برای تخلیه مواد مذاب نیاز به مکانیزمهای بسیار قوی و ایمن داریم. پاتبلهایی که مواد مذاب در آن ذخیره میشود، هنگام تخلیه باید با دقت بالا چرخانده شوند تا خطرات ناشی از پاشش فلز داغ به حداقل برسد. چرخدنده حلزونی در این کاربرد به دلیل خاصیت قفلشوندگی، ایمنی عملیات را تضمین میکند. تجربهای که در یک پروژه فولادسازی داشتم، نشان داد که این مکانیزم حتی در دماهای بالا و شرایط سخت نیز عملکرد قابلاعتماد دارد.
۵. گیرههای خاص، تجهیزات قفلکننده و دستگاههای کوچک صنعتی
کاربردهای ظریفتر این مکانیزم را میتوان در ابزارهای قفلکننده و مکانیزمهای گیرهای مشاهده کرد. دلیل این انتخاب، امکان ایجاد گشتاور بالا در فضای محدود است. این نوع طراحی به مهندسان اجازه میدهد که مکانیزمهایی کوچک اما قدرتمند برای صنایع مختلف توسعه دهند.
ساخت و تولید چرخدنده حلزونی
فرآیند تولید چرخ دنده حلزونی به دلیل دقت موردنیاز در زاویهگیری و همراستایی دندانها، اهمیت زیادی دارد. کوچکترین خطا در برش یا پرداخت میتواند منجر به افزایش اصطکاک، تولید حرارت و کاهش طول عمر مکانیزم شود.
روشهای ساخت (هابینگ، فرزکاری، سنگزنی)
مراحل رایج در تولید این قطعه:
Gashing (برادهبرداری اولیه): برای ایجاد فضای اولیه دندانهها قبل از هابینگ.
Hobbing (هابینگ): فرآیندی دقیق برای فرمدهی نهایی دندانها و کنترل زاویه مارپیچ.
سنگزنی و پرداخت نهایی: برای حذف زبری، کاهش Backlash و رسیدن به تلرانسهای دقیق. این مرحله برای گیربکسهایی با بار سنگین حیاتی است.
متریالهای رایج
ترکیب متریال در این سیستم تأثیر زیادی بر طول عمر و کارایی دارد. جدول زیر رایجترین انتخابها را نشان میدهد:
| قطعه | متریال | دلیل انتخاب |
|---|---|---|
| ماردون (Worm) | فولاد سختشده | مقاومت بالا در برابر فشار و سایش |
| چرخ (Wheel) | فسفر-برنز یا برنز | کاهش اصطکاک و جلوگیری از خوردگی |
چرا ترکیب فولاد + برنز؟
بر اساس گزارش Roy Mech، انتخاب فولاد برای ماردون و برنز برای چرخ به این دلیل است که فولاد سخت تحمل بار بالا را دارد، در حالی که برنز نرمتر بوده و باعث کاهش سایش جفت میشود. این ترکیب اصطکاک کمتر، روانکاری بهتر و طول عمر بالاتر را تضمین میکند.
مقایسه چرخدنده حلزونی با سایر چرخدندهها
انتخاب بین انواع چرخدندهها کاملاً وابسته به نیاز طراحی، فضای در دسترس، بار اعمالشده و راندمان مدنظر است.
در ادامه، دو مقایسه مهم بین چرخدنده حلزونی، هلیکال و خورشیدی ارائه میشود تا دید دقیقتری نسبت به کاربردها، مزایا و محدودیتها داشته باشید.
مقایسه با چرخدنده هلیکال
- نسبت کاهش سرعت:
یکی از تفاوتهای اساسی در این بخش است؛ چرخدنده حلزونی در یک مرحله میتواند نسبت کاهش بسیار بالایی ایجاد کند (حتی تا 100:1)،
در حالی که چرخدنده هلیکال برای رسیدن به همان نسبت، نیاز به چندین مرحله دارد.
این ویژگی باعث میشود گیربکس حلزونی در فضاهای محدود و برای مکانیزمهای فشرده، بسیار کارآمد باشد. - بازدهی:
هلیکال بهدلیل تماس غلتشی (Rolling Contact) و اصطکاک کمتر، بازده بالاتری دارد و معمولاً راندمان آن به 96٪ میرسد.
اما در چرخدنده حلزونی، بهخاطر تماس لغزشی، بازده در محدوده 50٪ تا 90٪ است و نیاز به روانکاری دقیق دارد.
این مسئله در انتخاب برای کاربردهایی که مصرف انرژی اهمیت بالایی دارد، باید در نظر گرفته شود. - فضا، صدا و ارتعاش:
از نظر فشردگی، چرخدنده حلزونی با طراحی سادهتر و زاویه انتقال نیرو (90 درجه) معمولاً فضای کمتری اشغال میکند.
همچنین، به دلیل ماهیت تماس لغزشی و شکل مارپیچ ماردون، صدای عملکردی این سیستم بسیار پایینتر از هلیکال است و گزینهای عالی برای محیطهایی با الزام کمصدا بودن بهحساب میآید.
مقایسه با چرخدنده خورشیدی
- ساختار و پیچیدگی:
چرخدنده خورشیدی (سیارهای) برای سیستمهای چندمرحلهای، نیاز به دقت مونتاژ بالا و قطعات متعدد دارد،
در حالی که چرخدنده حلزونی طراحی سادهتری داشته و برای کاربردهایی که فضای نصب محدود است، بسیار مناسبتر است. - کاربرد:
چرخدنده خورشیدی در صنایع خودروسازی و تجهیزات سبک برای توزیع یکنواخت گشتاور استفاده میشود،
اما چرخدنده حلزونی در مکانیزمهایی مانند نوارهای نقاله، تنورهای نانوایی و سیستمهای انتقال قدرت سنگین، گزینهای قابل اعتماد بهشمار میرود.
دلیل این انتخاب، توانایی ایجاد گشتاور بالا در حجم کوچک و ویژگی Self-Locking است که در سیستمهای ایمنی اهمیت زیادی دارد. - هزینه و نگهداری:
از نظر هزینه اولیه، سیستم خورشیدی به دلیل تعداد زیاد اجزا و نیاز به دقت بالا، گرانتر است.
اما نگهداری چرخدنده حلزونی با تمرکز بر روانکاری مناسب، سادهتر انجام میشود و در بلندمدت مقرونبهصرفهتر است.
| ویژگی | چرخدنده حلزونی | چرخدنده هلیکال/خورشیدی |
|---|---|---|
| نسبت کاهش | بسیار بالا | متوسط تا بالا |
| بازده | متوسط تا پایین | بالاتر (Rolling contact) |
| صدا و لرزش | صوت نرم و لرزش پایین | معمولاً بیشتر |
| حجم و اندازه | فشرده و کوچک | بزرگتر |
| قابلیت Self-Locking | دارد (در طراحی مناسب) | ندارد |
نکات مهم در انتخاب چرخدنده حلزونی
نسبت کاهش مطلوب را مشخص کنید؛ اگر نسبت > 10:1 نیاز دارید، حلزونی مناسب است.
بازده را با توجه به سرعت و بار بررسی کنید—برای کارهای پیوسته شاید نیاز به خنککاری داشته باشید.
جنس مواد و روانکاری را بر اساس دمای عملیاتی انتخاب کنید.
اگر کنترل backlash و دقت لازم است، طراحی Envelope (مانند double-throated) را در نظر بگیرید.
در صورت نیاز به جلوگیری از برگشت حرکت، Self-Locking را در طراحی لحاظ کنید.
جمعبندی
وقتی صحبت از انتقال قدرت در فضاهای محدود و با نیاز به نسبت کاهش بالا میشود، چرخدنده حلزونی یکی از گزینههای جدی است.
طراحی فشرده، عملکرد نرم، و قابلیت Self-Locking باعث شده این سیستم در بسیاری از صنایع از جمله نوارهای نقاله، میکسرها، تنورهای نانوایی و حتی پاتبلهای برگردان مواد مذاب بهکار گرفته شود.
البته در کنار این مزایا باید محدودیتهایی مثل راندمان پایینتر و نیاز به روانکاری مداوم را هم در نظر داشت.
اگر در حال بررسی انتخاب یا جایگزینی سیستم انتقال قدرت هستید، پیشنهاد من این است که قبل از خرید، روی فاکتورهایی مثل بار واردشده، شرایط کاری، نوع متریال و طول عمر قطعه تمرکز کنید.
انتخاب درست نهتنها هزینههای نگهداری را کاهش میدهد، بلکه بازده کلی خط تولید شما را بالا میبرد.
