در دنیای صنعتی امروز، سلامت سیم‌پیچ یک الکتروموتور سه فاز، نقش تعیین‌کننده‌ای در عملکرد، بازده و عمر مفید آن دارد. وقتی صحبت از «تشخیص سوختگی سیم پیج موتور سه فاز» می‌شود، در واقع به بررسی شرایطی می‌پردازیم که سیم‌پیچ موتور سه‌فاز به دلیل حرارت زیاد، بار اضافی، کیفیت بد عایق یا خطاهای الکتریکی، آسیب دیده و احتمالاً عملکرد موتور را به خطر انداخته است. تجربه کارشناسان فنی فروشگاه بعثت نشان میدهد که یکی از هزینه‌برترین خرابی‌ها، «سوختگی سیم پیچ موتور سه فاز» است؛ زیرا علاوه بر هزینه تعمیر یا تعویض، توقف تولید یا فرآیند نیز ایجاد می‌کند. هدف این مقاله، ارائه یک راهنمای گام‌به‌گام، قابل فهم و تخصصی برای «تشخیص سوختگی سیم پیچ موتور سه فاز» و «تست سیم پیچ موتور سه فاز با اهم‌متر» است — به‌گونه‌ای که هم از لحاظ سئویی و هم از لحاظ کاربردی برای کاربر، بینش روشنی فراهم شود.
سوختگی سیم‌پیچ موتور سه‌فاز چیست؟
«سوختگی سیم پیچ موتور سه‌فاز» به وضعیتی گفته می‌شود که در آن عایق یا سیم‌های داخلی استاتور (بخش ثابت موتور) در اثر عواملی مانند حرارت بیش‌ازحد، جریان الکتریکی نامناسب یا تنش‌های مکانیکی، آسیب می‌بینند و دیگر نمی‌توانند نقش خود را در ایجاد میدان مغناطیسی به‌درستی ایفا کنند. نتیجه‌ی این اتفاق، از بین رفتن تعادل فازی، کاهش توان خروجی یا حتی از کار افتادن کامل موتور است.
به‌طور ساده، هر زمان سیم‌پیچ موتور نتواند جریان و میدان مغناطیسی را طبق طراحی کنترل کند، پدیده‌هایی مانند سوختگی، اتصال کوتاه بین دورها یا اتصال بدنه (Earth Fault) رخ میدهد.
در مقاله‌ای از مؤسسه‌ی EASA آمده است:
«تخریب حرارتی عایق در تمامی فازهای سیم‌پیچ استاتور معمولاً ناشی از اضافه‌بارهایی است که از ظرفیت طراحی موتور فراتر می‌روند.»
(EASA – Failures in Three Phase Stator Windings)
علت سوختن سیم پیچ موتور سه فاز چیست؟
سوختن سیم پیچ موتور سه‌فاز میتواند در اثر ترکیب چند عامل مختلف اتفاق بیفتد. در ادامه، مهم‌ترین دلایل فنی آن را بررسی می‌کنیم:
۱. حرارت زیاد یا اضافه‌بار (Overheating)
یکی از شایع‌ترین دلایل سوختگی سیم پیچ است. وقتی موتور در شرایطی کار کند که بار مکانیکی از حد مجاز بیشتر باشد، جریان اضافی در سیم پیچ ایجاد شده و دمای آن به‌شدت بالا می‌رود. طبق گزارش Acorn Industrial Services، حدود ۵۵٪ از خرابی‌های عایق موتور به دلیل افزایش دما و گرمای بیش‌ازحد رخ میدهد.
افزایش دما باعث خشک‌شدن و شکننده شدن عایق سیم‌ها شده و مسیر اتصال کوتاه را فراهم می‌کند.
۲. ولتاژ نامتعادل یا کیفیت نامناسب برق (Voltage Imbalance)
نامتعادل بودن ولتاژ بین فازها موجب ایجاد جریان‌های ناهمسان می‌شود. این جریان‌ها حرارت موضعی زیادی در بخشی از سیم پیچ تولید کرده و به تدریج موجب تخریب عایق می‌شوند. طبق گزارش Fluke، نامتعادلی ولتاژ میتواند منجر به افزایش حرارت در فازهای خاص و در نهایت شکست عایق گردد.
نمونه‌های معمول آن در شبکه‌هایی دیده می‌شود که کابل‌ها، کلیدها یا فیوزها به‌درستی تنظیم نشده‌اند.
۳. اتصال کوتاه بین دورها یا بین سیم‌ها (Short Circuit Between Turns)
وقتی عایق بین دو سیم یا دو دور از یک کویل ضعیف یا آسیب‌دیده باشد، اتصال کوتاه اتفاق می‌افتد. این موضوع جریان شدیدی در بخش محدودی از سیم‌پیچ ایجاد می‌کند و دمای آن نقطه را در چند ثانیه به بالاتر از ۳۰۰ درجه سانتی‌گراد می‌رساند. تجربه کارشناسان فنی فروشگاه بعثت اصفهان نشان میدهد، اتصال کوتاه زمانی شکل می‌گیرد که چند دور از سیم‌پیچ به دلیل تخریب عایق از مدار عبور داده شوند؛ در بیشتر موارد، این نوع آسیب در بررسی چشمی نیز قابل مشاهده است.
۴. آلودگی و رطوبت
نفوذ گرد و غبار، روغن یا رطوبت باعث کاهش مقاومت عایقی بین سیم‌ها می‌شود. این آلودگی‌ها در نهایت مسیر نشتی جریان یا اتصال بدنه را ایجاد کرده و موجب تخریب تدریجی سیم‌پیچ می‌شوند.
۵. لرزش و تنش مکانیکی (Vibration & Mechanical Stress)
لرزش‌های شدید یا نصب نادرست موتور میتواند به تدریج سیم‌پیچ را از جای خود خارج کرده و به عایق آن آسیب برساند. در بلندمدت، سیم‌ها به هم ساییده شده و نقاطی از سیم بدون پوشش باقی می‌ماند که در نهایت به سوختگی منجر می‌شود.
علائم سوختگی سیم‌پیچ موتور سه‌فاز
در بسیاری از موارد، پیش از آنکه موتور سه‌فاز به‌طور کامل از کار بیفتد، نشانه‌هایی وجود دارد که با دقت در عملکرد موتور می‌توان آنها را شناسایی کرد. سوختگی سیم پیچ موتور سه فاز معمولاً نتیجه‌ی یک روند تدریجی است؛ یعنی خرابی از یک نقطه کوچک در عایق یا سیم شروع می‌شود و به‌مرور گسترش می‌یابد. اگر در همان مراحل اولیه، علائم هشداردهنده شناسایی شوند، می‌توان از هزینه‌های بالای تعمیر و توقف خط تولید جلوگیری کرد.
برای تشخیص سوختگی سیم پیج موتور سه فاز، باید به مجموعه‌ای از تغییرات الکتریکی و مکانیکی توجه کرد. از جمله افزایش دمای بدنه، بوی سوختگی از محفظه موتور، افت توان خروجی یا صدای ناهنجار هنگام کار. این نشانه‌ها معمولاً به دلیل آسیب در عایق سیم‌پیچ یا ایجاد اتصال کوتاه بین دورها به‌وجود می‌آیند و اگر نادیده گرفته شوند، باعث از کار افتادن کامل استاتور خواهند شد.

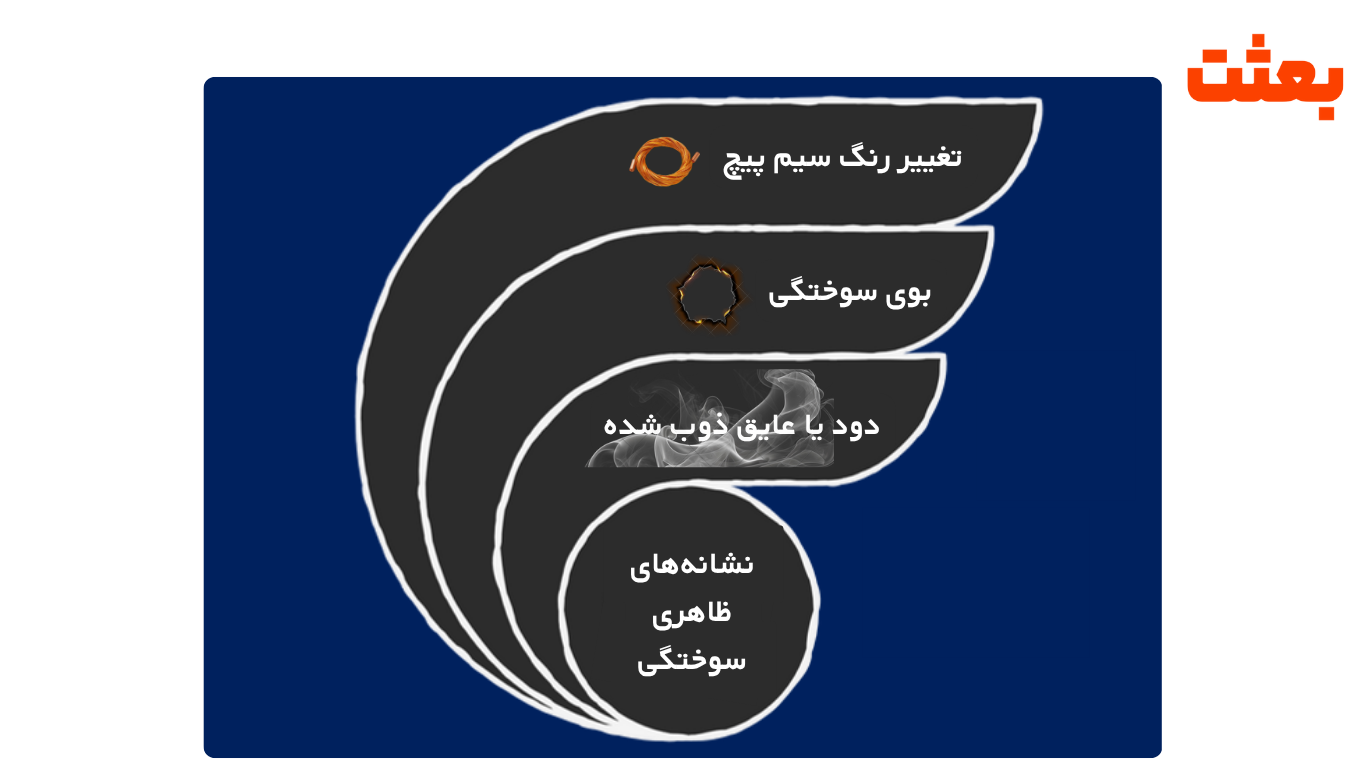

نشانه‌های ظاهری سوختگی
برای «چطور بفهمیم سیم پیچ سوخته است»، علائم ظاهری زیر قابل مشاهده‌اند:
تغییر رنگ سیم‌پیچ یا هسته استاتور به رنگ تیره، کربن‌نشده یا قهوه‌ای تیره.
بوی سوختگی یا عایق ذوب شده هنگام موتور روشن یا تازه خاموش‌شده.
وجود دود یا عایق ذوب‌شده یا آثار ذوب فلز یا مس در محفظه سیم‌پیچ.
اگر در بازبینی بصری موتور سه‌فاز خود این علائم را دیدید، احتمال «سوختگی سیم پیچ موتور سه فاز» به شدت بالا است.
علائم عملکردی در حین کار
از سوی دیگر، علائم عملکردی که کاربر یا تکنسین در هنگام کار موتور مشاهده می‌کند نیز مهم هستند:
افت توان خروجی موتور یا عدم توانایی موتور در رسیدن به دور نامی.
صدای غیرعادی مانند وزوز، سوختگی یا جرقه داخل موتور.
افزایش دمای موتور خارج از حد معمول یا گرم شدن بدنه، به‌خصوص هسته استاتور یا انتهای سیم‌پیچ. طبق تحقیقات شرکت IBT Inc، افزایش حدود 10 درجه‌ای دما، میتواند به عایق سیم پیج آسیب برساند و طول عمر الکتروموتور را به نصف کاهش دهد.
لرزش یا ارتعاش غیرمعمول در موتور که میتواند نشانه تنش حرارتی یا عدم تعادل میدان مغناطیسی باشد.
هرگاه این علائم ظاهر شدند، بهتر است بلافاصله به بخش «روش‌های تشخیص سوختگی سیم پیچ موتور سه فاز» مراجعه شود.

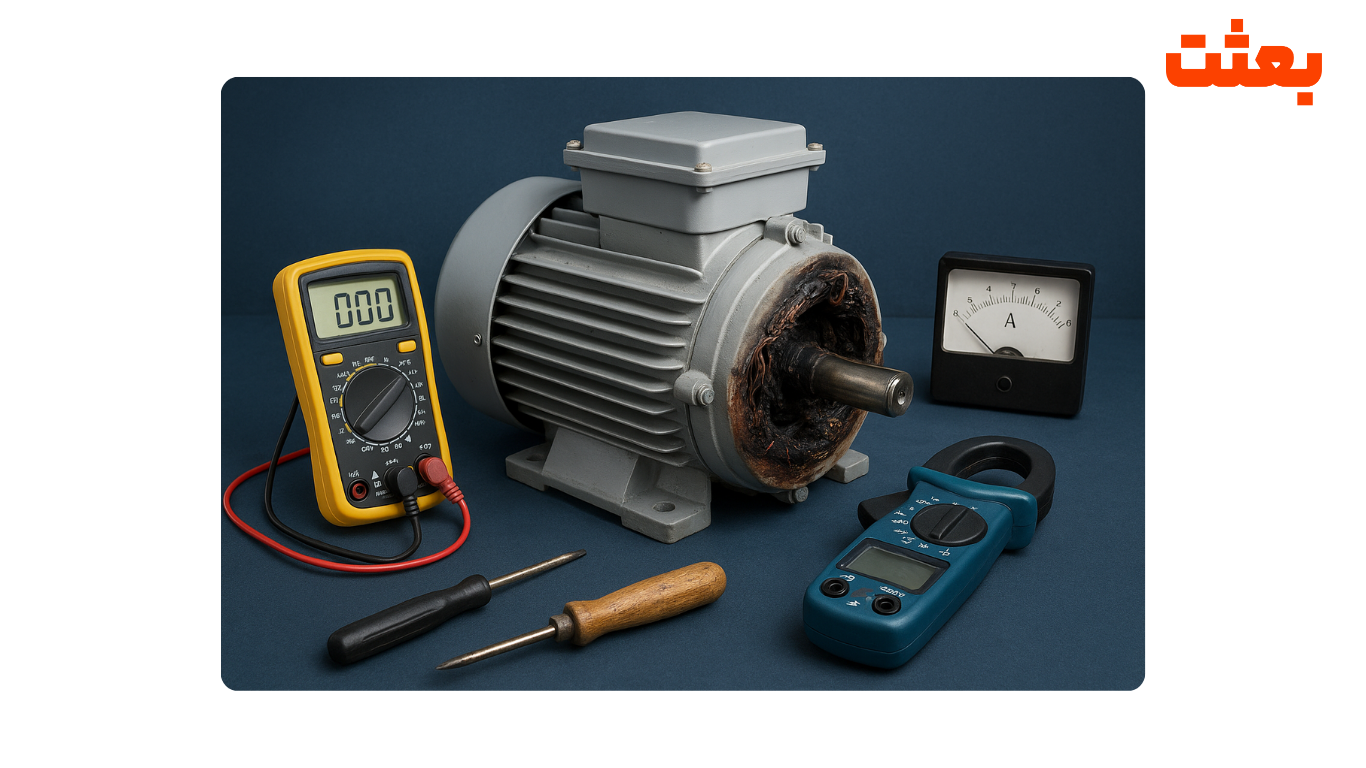

روش‌های تشخیص سوختگی سیم پیچ موتور سه فاز
در فرآیند تشخیص سوختگی سیم پیج موتور سه فاز، تست‌های تخصصی مانند اندازه‌گیری مقاومت عایقی (Insulation Resistance Test) و بررسی جریان هر فاز با آمپرمتر، از اهمیت بالایی برخوردارند. این آزمایش‌ها می‌توانند به مهندسین کمک کنند تا پیش از بروز خسارت جدی، محل دقیق آسیب را شناسایی کرده و اقدامات لازم برای بازپیچی یا تعویض موتور را انجام دهند. تجربه ما در فروشگاه بعثت نشان داده است که ترکیب روش‌های چشمی، تست سیم پیچ موتور سه فاز با اهم‌متر، تست میگر موتور سه فاز و تست جریان با آمپرمتر میتواند تشخیص را دقیق‌تر کند.
بررسی چشمی و فیزیکی
ابتدا موتور را خاموش، برق آن را قطع و بازبینی بصری انجام دهید: تغییر رنگ سیم‌پیچ، آثار ذوب یا سوختگی، آلودگی یا تجمع گرد و غبار، ترموگرافی سطح بدنه موتور. این بررسی اولیه میتواند به شما بگوید که موتور احتمالاً دچار «سوختگی سیم پیچ موتور سه فاز» شده است.
تست مقاومت با اهم متر
یکی از روش‌های کلیدی «تست سیم پیچ موتور سه فاز با اهم متر» است. اساس کار: با یک اهم‌متر دقیق، مقاومت بین فاز-فاز و فاز-زمین را اندازه‌گیری می‌کنید. تفاوت زیاد بین مقاومت فازها میتواند نشانه سیم‌پیچ آسیب‌دیده باشد. تحقیقات کارشناسان فروشگاه بعثت حاکی از آن است تفاوت بسیار کم در مقاومت، برای شناسایی فاز معیوب کافی است.
در عمل، اگر الکتروموتور سه فاز سالم باشد، مقاومت‌های بین فازها تقریباً برابر هستند؛ اگر یکی از آنها به‌طور معناداری کمتر باشد، احتمال «سوختگی سیم پیچ موتور سه فاز» وجود دارد. در آزمایش‌های فروشگاه بعثت، چنانچه اختلاف مقاوت بیش از حدود ۵ % تا ۱۰ % بود، موتور برای بررسی عمیق‌تر به مرحله بعدی می‌رود.

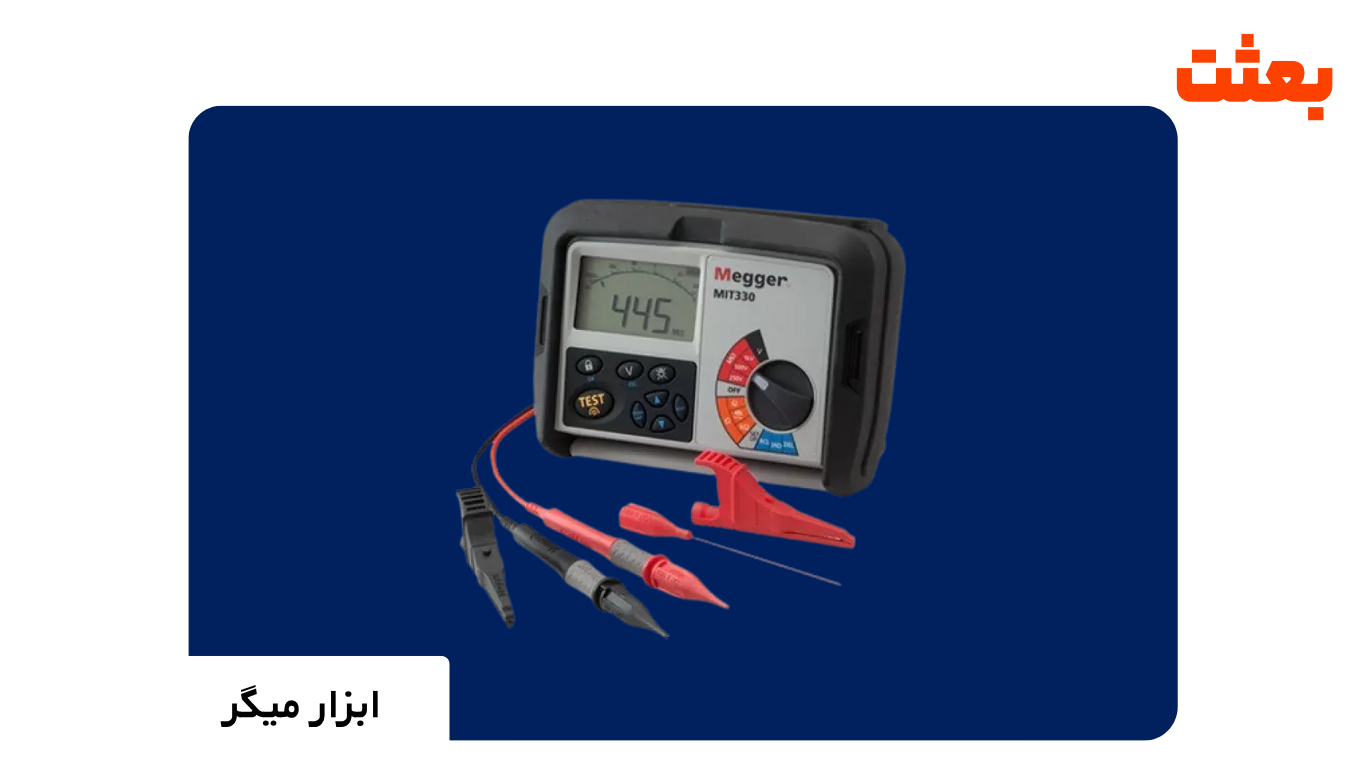

تست عایق با میگر (تست میگر موتور سه فاز)
پس از اندازه‌گیری مقاومت، باید وضعیت عایق سیم‌پیچ را با ابزار میگر (Megger) بررسی کنید. این تست به شما می‌گوید که آیا عایق بین سیم‌ها و بین سیم‌ها و بدنه سالم است یا خیر. اگر مقاومت عایق بسیار پایین‌تر از حد نرمال باشد، احتمال «سوختگی سیم پیچ موتور سه فاز» یا شروع آن زیاد است. مقاله پایگاه اطلاعاتی مهندسی برق اروپا (EEP) به انواع خطاهای سیم‌پیچ اشاره کرده است که یکی از آنها «اتصال کوتاه بین دورها یا دورهای اتصال کوتاه‌شده» و « اتصال بدنه در سیم‌پیچ یا اتصال سیم‌پیچ به زمین (ارت)» است.
در نصب‌های صنعتی، حداقل مقاومت عایق معمولاً چند مگا‐اهم است و اگر مقاومت زیر مثلاً ۱ MΩ شود، نیاز به بازبینی دارد.
تست جریان با آمپرمتر
آخرین مرحله: اندازه‌گیری جریان هر فاز موتور در وضعیت واقعی یا زیر بار. اگر یکی از فازها جریان بسیار بالا یا پایین نسبت به دو فاز دیگر داشته باشد، این میتواند نشان‌دهنده سیم‌پیچ دچار «سوختگی سیم پیچ موتور سه فاز» باشد. به‌عنوان مثال، اگر فاز A جریان بیشتری دارد، ممکن است مقاومت آن کاهش یافته باشد یا اتصال کوتاهی رخ داده باشد. تجربه فروشگاه بعثت نشان داده است که این تست، در کنار تست‌های مقاومت و عایق، تشخیص را بسیار قابل اعتماد می‌کند.
جدول مقاومت فازها — راهنمای اولیه
این جدول مقایسه‌ای ساده از وضعیت مقاومت فازها در یک موتور سه‌فاز است. مقدار دقیق به مشخصات سازنده بستگی دارد؛ معیار اصلی مقایسه بین فازهاست.
| فازها | مقاومت نرمال | مقاومت غیرنرمال (نشانه مشکل) |
|---|---|---|
| فاز A-B | ~ یکسان با سایر فازها | اختلاف بیشتر از حدود ۵–۱۰٪ نسبت به فاز دیگر |
| فاز B-C | ~ یکسان | کاهش یا افزایش معنی‌دار |
| فاز C-A | ~ یکسان | اختلاف قابل توجه |
جدول و چک‌لیست تشخیص سوختگی سیم پیچ موتور سه فاز
در این بخش، یک چک لیست تشخیص سوختگی سیم پیچ موتور سه فاز به همراه جدول علائم ارائه می‌شود.
✅ چک‌لیست مرحله‌به‌مرحله تشخیص سوختگی سیم‌پیچ موتور سه‌فاز
- اطمینان از خاموش بودن موتور و قطع کامل برق.
- بررسی چشمی سیم‌پیچ از نظر رنگ تیره، بوی سوختگی یا ذوب‌شدگی عایق.
- اندازه‌گیری مقاومت فاز-فاز با اهم‌متر و بررسی اختلاف بیش از ۵ تا ۱۰٪.
- انجام تست مقاومت عایق با دستگاه میگر و تحلیل مقدار پایین مقاومت.
- اندازه‌گیری جریان هر فاز با آمپرمتر و مقایسه با مقدار نامی روی پلاک موتور.
- کنترل تهویه محیط و تمیزی فن خنک‌کننده موتور.
- بررسی عملکرد تجهیزات حفاظتی مانند رله حرارتی و کنترل فاز.
📋 جدول «علائم ↔ علت ↔ اقدام پیشنهادی»
| علامت | علت محتمل | اقدام پیشنهادی |
|---|---|---|
| رنگ تیره سیم‌پیچ | حرارت زیاد یا اضافه‌بار | بررسی بار، رفع اضافه‌بار و بهبود تهویه موتور. |
| مقاومت یکی از فازها پایین‌تر از بقیه | اتصال کوتاه داخلی یا عایق ضعیف | انجام تست با میگر و در صورت نیاز بازپیچی سیم‌پیچ. |
| مقاومت عایق بسیار پایین | نفوذ رطوبت یا خرابی عایق | خشک‌کردن موتور، بازبینی عایق و تکرار تست پس از خشک‌سازی. |
| اختلاف جریان بین فازها | ولتاژ نامتعادل یا آسیب سیم‌پیچ | بررسی ولتاژ ورودی، پایش جریان و در صورت لزوم تعمیر سیم‌پیچ. |
خطاهای رایج در تست و تشخیص سیم‌پیچ
وقتی «خطاهای تست سیم پیچ موتور» رخ دهد، احتمال تشخیص اشتباه افزایش می‌یابد. در ادامه به سه اشتباه رایج می‌پردازیم:
اشتباه در اتصال ابزار تست: مثلاً اتصال اهم‌متر یا میگر به بدنه موتور خاموش نشده یا اتصال زمین مناسب ندارد. این باعث می‌شود داده‌ها گمراه‌کننده باشند.
انجام تست بدون قطع برق: اگر تجهیز در حالت روشن یا بار بگیرد، تست مقاومت یا عایق ممکن است با جریان‌های گردشی یا نویز همراه باشد و به اشتباه تشخیص داده شود.
نادیده گرفتن تفاوت دمای کاری: دمای موتور بر مقاومت و تست عایق اثر می‌گذارد. اگر موتور گرم باشد، مقادیر مقاومت پایین‌تر از زمان سرد بودن می‌شود و ممکن است «سوختگی سیم پیچ موتور سه فاز» به‌اشتباه تشخیص داده شود.
راهکارهای پیشگیری از سوختگی سیم پیچ موتور سه فاز
برای جلوگیری از وقوع «سوختگی سیم پیچ موتور سه فاز»، پیشنهادات زیر بر پایه تجربه فنی فروشگاه بعثت و استانداردهای صنعتی ارائه می‌شوند:
سرویس و نگهداری دورهای
نگهداری منظم، بازبینی چشمی، نظافت موتور، بررسی تهویه، کنترل درجه حرارت و بار موتور، به‌طور قابل توجهی عمر سیم‌پیچ را افزایش میدهد.
استفاده از تجهیزات حفاظتی (رله حرارتی، کنترل فاز)
نصب رله‌های حرارتی و کنترل فاز که بتواند اضافه‌بار، ولتاژ نامتعادل یا افت فاز را تشخیص دهد، از ایجاد شرایط بحرانی مانند «سوختگی سیم پیچ موتور سه فاز» جلوگیری می‌کند.
کنترل نوسانات ولتاژ و بار موتور
پایش دائمی ولتاژ ورودی، جریان موتور، و بار واقعی آن میتواند به پیش‌بینی و جلوگیری از خرابی سیم‌پیچ کمک کند. موتورهایی که تحت ولتاژ ناصحیح یا بی‌تعادلی هستند، ریسک سوختگی آنها بالا می‌رود
جمع‌بندی و توصیه نهایی متخصص
در این مقاله، مسیر کامل «تشخیص سوختگی سیم پیچ موتور سه فاز» از تعریف اولیه تا تست، چک‌لیست، خطاهای رایج، استانداردها و پیشگیری بررسی شد. مراحل کلیدی عبارت‌اند از بررسی ظاهری، تست با اهم‌متر، تست با میگر، اندازه‌گیری جریان و تحلیل نتایج. باید توجه داشت که تشخیص و اصلاح به‌موقع میتواند هزینه‌های بزرگ را کاهش دهد. تجربه کارشناسان فنی فروشگاه بعثت نشان میدهد که اگر این مراحل به نحو صحیح و منظم انجام شود، ریسک «سوختگی سیم پیچ موتور سه فاز» به‌طرز قابل‌توجهی کاهش می‌یابد. توصیه می‌شود انجام این تست‌ها توسط تکنسین متخصص موتور سه‌فاز انجام شود تا از بروز اشتباهات پرهزینه جلوگیری شود.
اگر به محصول یا خدمات موتور سه‌فاز نیاز دارید، می‌توانید با کارشناسان فروشگاه بعثت تماس بگیرید تا راهنمایی شما را در انتخاب موتور مناسب و تضمین عملکرد آن دریافت کنید.
چرا سیم‌پیچ موتور سه فاز می‌سوزد؟
سیم‌پیچ موتور سه فاز می‌سوزد به‌دلیل حرارت زیاد، اضافه‌بار، ولتاژ نامتعادل، عایق ضعیف، یا اتصال کوتاه بین دورها یا سیم‌ها؛
از کجا بفهمیم سیم‌پیچ سوخته است؟
از طریق علائم ظاهری (رنگ، بو، ذوب شده) و علائم عملکردی (افت توان، صدای غیرعادی، افزایش دما، لرزش) و نیز انجام «تست سیم پیچ موتور سه فاز با اهم‌متر»، «تست میگر موتور سه فاز» و «تست سلامت سیم پیچ موتور».
مقاومت سیم‌پیچ موتور سه فاز چقدر باید باشد؟
مقدار دقیق بسته به توان، دور، برند و طراحی موتور دارد؛ اما مهم‌تر از عدد مطلق، تقریباً برابر بودن مقاومت بین فازها است و اختلاف قابل‌توجه میتواند نشانه خرابی باشد. تجربه فروشگاه بعثت نشان میدهد اختلاف بیش از حدود ۵-۱۰٪ نسبت به فازها دیگر زنگ خطر است.
آیا می‌توان سیم‌پیچ سوخته را تعمیر کرد؟
بله، در بسیاری موارد سیم‌پیچ موتور سه‌فاز قابل بازسازی یا ری‌وایند (Re-winding) است؛ اما هزینه آن، زمان توقف و احتمال پایین‌تر شدن عمر باقی‌مانده موتور را باید در نظر گرفت.
