راه اندازی صحیح یک الکتروموتور تک فاز از اولین لحظه اتصال برق آغاز می‌شود؛ اگر موتور را اشتباه راه اندازی کنیم، ممکن است سیم‌پیچ بسوزد، خازن خراب شود، جهت چرخش نادرست شود یا موتور اصلاً نچرخد. در اینجا راه اندازی الکتروموتور تک فاز دقیقاً به کار می‌آید: این مقاله به شما کمک می‌کند از مبانی تا نکات پیشرفته، موتور تک فاز را با اطمینان به مدار بزنید، آن را تست و عیب‌یابی کنید و در نهایت از آن استفاده مطمئن داشته باشید.
چرا باید روش صحیح راه‌اندازی الکتروموتور تک فاز را بدانیم؟
اگر موتور تک فاز را بدون رعایت اصول راه اندازی کنیم، احتمال آسیب دیدن سیم‌پیچ، سوختن خازن، قطع شدن ترمینال‌ها یا خراب شدن اتصالات وجود دارد. تجربه کارشناسان فنی فروشگاه بعثت نشان می‌دهد که بسیاری از خرابی‌های زودهنگام موتور به علت راه اندازی نادرست است.
اهمیت موتورهای تک فاز در خانه و صنعت
در کاربردهای سبک مثل پمپ آب خانگی، تهویه، فن، دستگاه‌های کوچک کارگاهی، موتور سه فاز قابل دسترسی نیست و برق تک فاز رایج است. به همین دلیل راه اندازی الکتروموتور تک فاز یک مهارت ضروری برای تکنسین‌ها و کاربران است.
مشکلاتی که در اثر راه‌اندازی اشتباه ایجاد می‌شود
سوختن سیم‌پیچ اصلی یا کمکی
خرابی یا ترکیدن خازن
جهت چرخش معکوس
افزایش دما یا داغ شدن بیش از حد قطعات
عملکرد نامنظم یا قطع شدن بر اثر حرارتی
کاهش عمر مفید موتور
هدف این مقاله و آنچه یاد می‌گیرید
در این مقاله، شما با مفهوم، ساختار، انواع، وسایل مورد نیاز، نقشه سیم‌کشی، مراحل راه اندازی گام‌به‌گام، عیب‌یابی و نکات تخصصی برای تعمیرکاران آشنا خواهید شد. همچنین در پایان، نکات طلایی و توصیه‌هایی برای انتخاب و خرید موتور تک فاز از فروشگاه بعثت ارائه می‌شود.

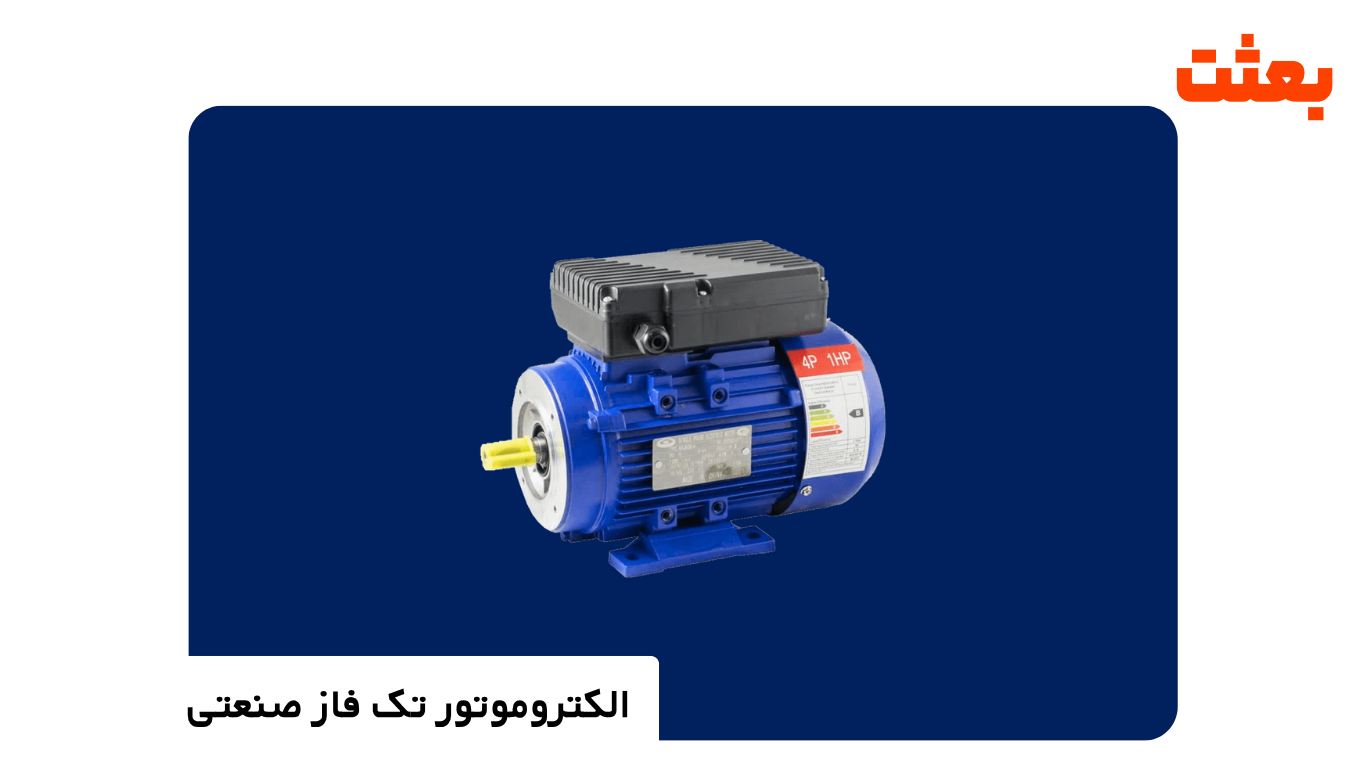

آشنایی با الکتروموتور تک فاز
الکتروموتور تک فاز (single-phase induction motor) موتوری است که از یک منبع تک فاز تغذیه می‌شود ولی برای ایجاد میدان دوار داخلی از روش‌هایی مثل سیم‌پیچ کمکی یا خازن استفاده می‌کند. به تنهایی برق یک فاز نمی‌تواند میدان دوار ایجاد کند؛ بنابراین باید به کمک ترفندهایی این ضعف را جبران کرد. در نتیجه، راه اندازی الکتروموتور تک فاز به معنای فراهم آوردن شرایط لازم برای ایجاد گشتاور راه‌انداز است.
تفاوت موتور تک فاز و سه فاز
در موتور سه فاز، سه فاز برق با اختلاف فاز ۱۲۰ درجه بطور ذاتی میدان دوار می‌سازند. در موتور تک فاز این امکان نیست.
موتور سه فاز ذاتاً خود راه‌انداز است، اما موتور تک فاز معمولاً نیاز به ساختار کمکی دارد تا شروع کند.
موتور سه فاز کارایی و گشتاور بالاتری دارد و برای بارهای سنگین مناسب است؛ موتور تک فاز معمولاً برای بارهای متوسط و کاربرد خانگی مناسب‌تر است.
اجزای اصلی موتور تک فاز (روتور، استاتور، خازن)
روتور: معمولاً از نوع قفس سنجابی (squirrel-cage) است که در اثر القای میدان مغناطیسی در استاتور، جریان القایی در روتور ایجاد می‌شود و چرخش صورت می‌پذیرد.
استاتور: دارای دو سیم‌پیچ است — سیم‌پیچ اصلی (run) و سیم‌پیچ کمکی (auxiliary / start).
خازن: در انواع موتور تک فاز، خازن یکی از اجزای حیاتی است تا اختلاف فاز لازم بین سیم‌پیچ‌ها ایجاد کند و موتور راه‌انداز شود. در مدل‌هایی مثل PSC، خازن دائم متصل است
نقش سیم‌پیچ کمکی در ایجاد گشتاور راه‌اندازی
سیم‌پیچ کمکی یا استارت، با کمک خازن یا مقاومت، اختلاف فازی بین جریان سیم‌پیچ اصلی و جریان سیم‌پیچ کمکی ایجاد می‌کند. این اختلاف فاز باعث تولید یک میدان دوار مصنوعی می‌شود که موتور را به حرکت درمی‌آورد. بدون این سیم‌پیچ کمکی، موتور ممکن است فقط صدای وز وز بدهد ولی نچرخد.
انواع موتور تک فاز از نظر راه‌اندازی
وقتی بحث راه اندازی الکتروموتور تک فاز پیش می‌آید، مهم است بدانیم موتور از چه نوع راه‌اندازی بهره می‌برد؛ چون روش مدار و اجزا با نوع راه‌اندازی متفاوت خواهد بود. در ادامه، سه نوع رایج را بررسی می‌کنیم.

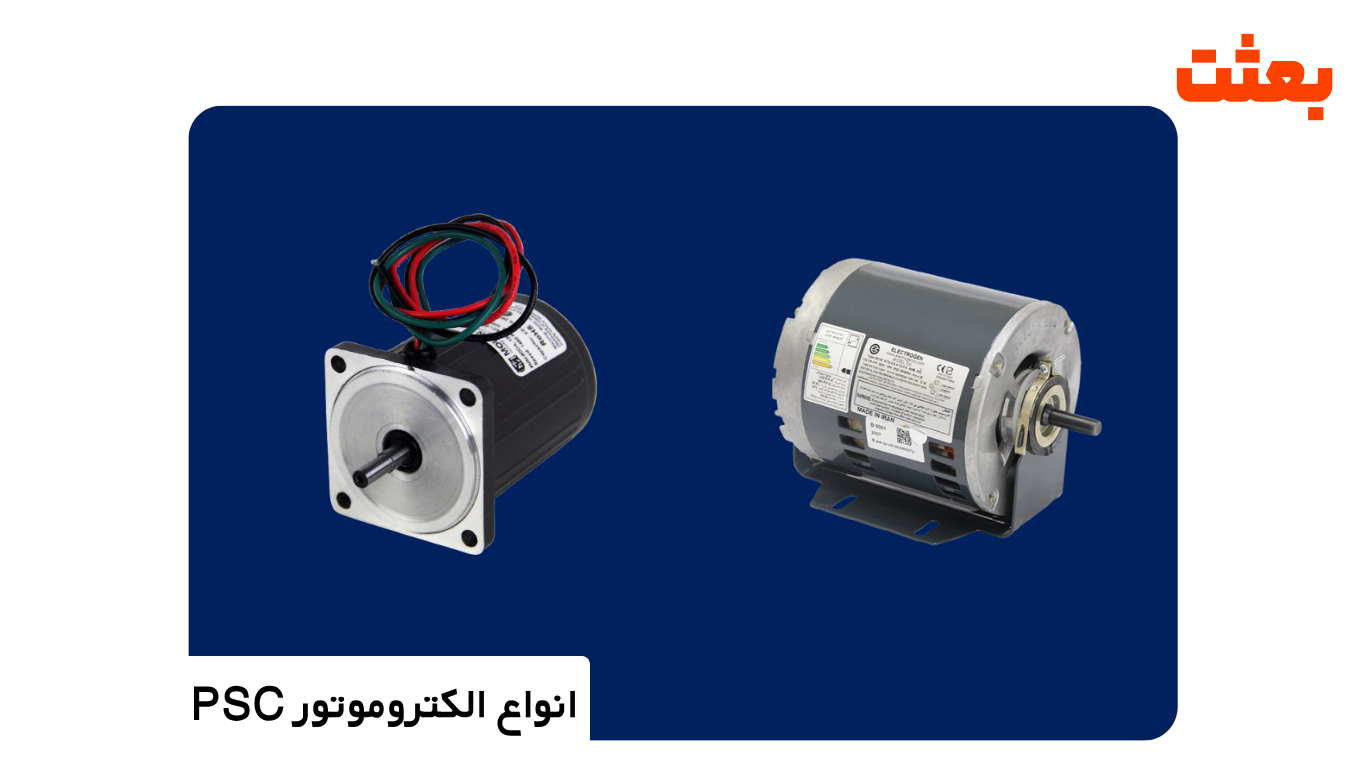

موتور با خازن دائم (PSC)
در موتور PSC یا «Permanent Split Capacitor»، خازن به طور دائم در مدار باقی می‌ماند. این نوع موتور نیازی به کنتاکتور یا کلید جداکننده خازن هنگام راه‌اندازی ندارد. مزیتش سادگی و کاهش قطعات متحرک است.
موتور با خازن راه‌انداز (Capacitor Start)
در این نوع، خازن بزرگ‌تر در زمان راه‌اندازی وارد مدار می‌شود تا گشتاور بالا تولید کند و پس از رسیدن سرعت معینی (معمولاً ۷۰ تا ۸۰٪ سرعت نامی) توسط کلید گریز از مرکز (centrifugal switch) یا رله از مدار خارج می‌شود.

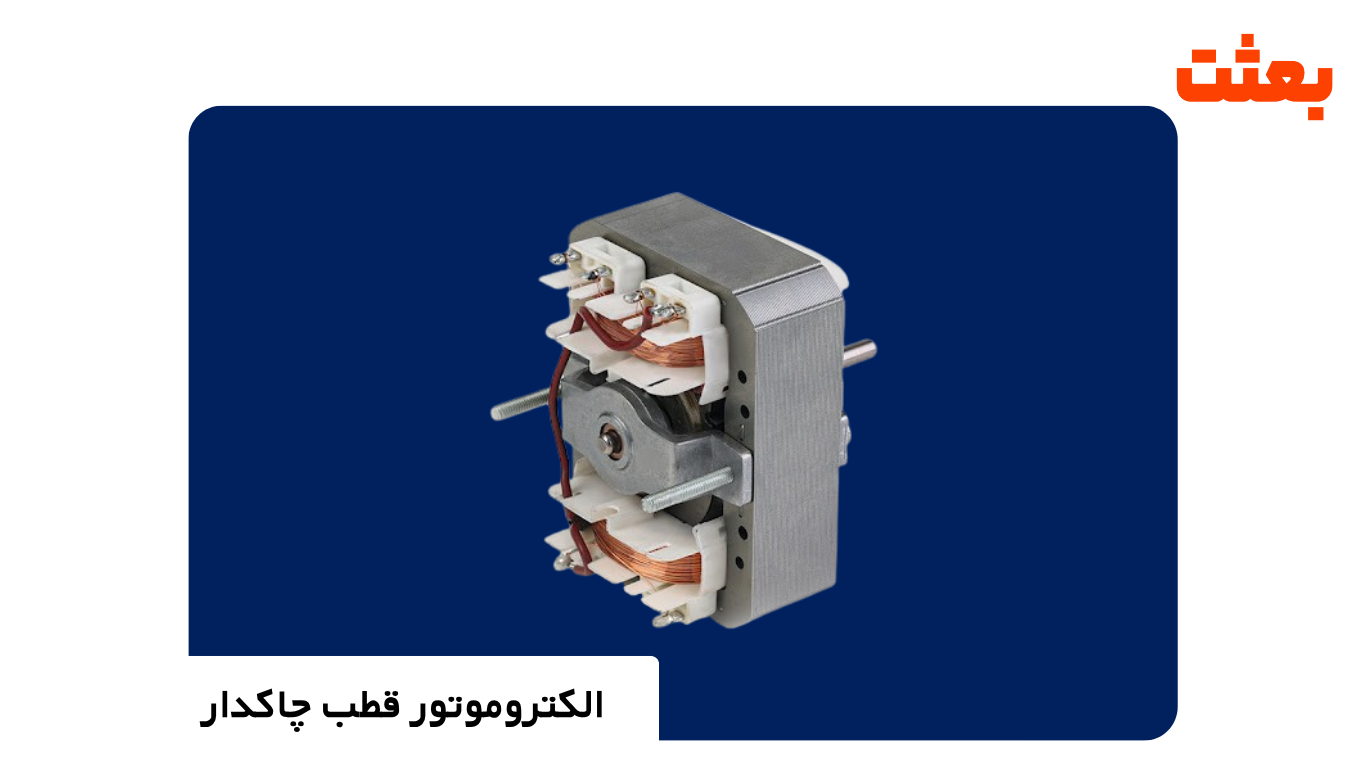

موتور قطب چاکدار (Shaded Pole)
موتور قطب چاکدار ساده‌ترین نوع موتور تک فاز است، که در آن یک حلقه یا نوار مسی در قسمت کوچکی از قطب استاتور، باعث تأخیر مغناطیسی می‌شود تا میدان دوار ضعیف ایجاد شود. اما گشتاور راه‌انداز بسیار پایین است.
| نوع موتور | مزایا | معایب | کاربرد متداول |
|---|---|---|---|
| PSC (خازن دائم) | ساده، بدون کلید مکانیکی، نگهداری کمتر | گشتاور راه‌انداز متوسط | فن‌ها، پمپ سبک |
| Capacitor Start (خازن راه‌انداز) | گشتاور راه‌انداز بالا | از کار افتادن کلید گریز از مرکز ممکن است خطر داشته باشد | کمپرسورها، تجهیزات صنعتی سبک |
| Shaded Pole (قطب چاکدار) | ساختار ساده و ارزان | گشتاور راه‌انداز بسیار کم | فن‌های کوچک، دستگاه‌های کم بار |
وسایل و نکات ایمنی قبل از راه‌اندازی
قبل از هر اقدامی برای راه اندازی الکتروموتور تک فاز، باید ابزار مناسب و نکات ایمنی را رعایت کنیم تا از آسیب به تجهیزات یا افراد جلوگیری شود.
تجهیزات لازم (مولتی‌متر، خازن، پیچ‌گوشتی عایق‌دار، محافظ جان)
ابزارهای ضروری عبارتند از:
مولتی‌متر یا اهم‌متر برای اندازه‌گیری مقاومت و اتصال کوتاه
خازن مناسب (برای بررسی و جایگزینی)
پیچ‌گوشتی عایق‌دار برای باز و بسته کردن ترمینال‌ها
محافظ جان (RCD) برای تجهیزات آزمایش
سیم و اتصالات مقاوم برق

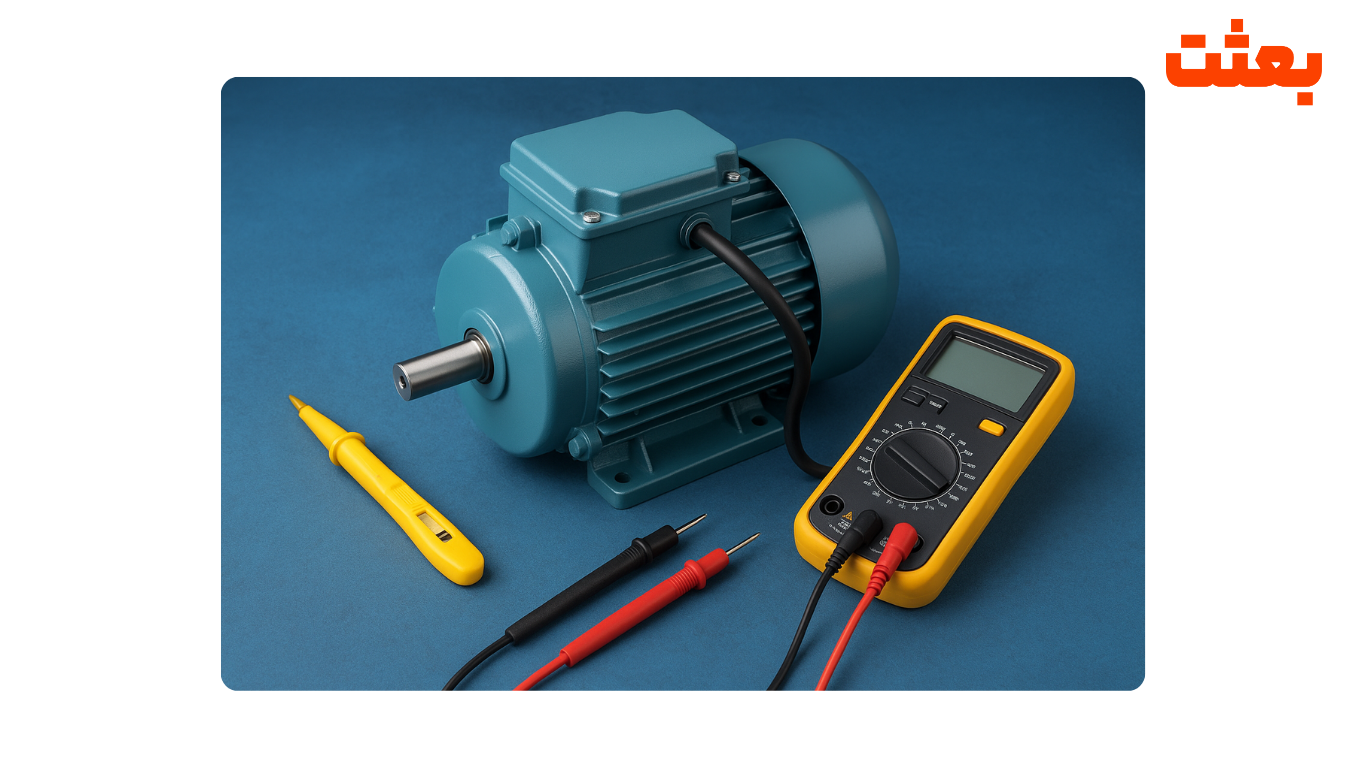

بررسی سلامت خازن و سیم‌پیچ قبل از برق‌دادن
ابتدا باید مقاومت سیم‌پیچ اصلی و کمکی را با مولتی‌متر اندازه بگیرید (مقایسه با مقدار نامی روی پلاک)
از وجود اتصال بین سیم‌پیچ‌ها و بدنه (بدون اتصال کوتاه) اطمینان یابید
خازن را با ابزار مخصوص اندازه بگیرید (در حد میکروفاراد) و با مقدار نامی مقایسه کنید
اطمینان از عدم شکستگی یا ترک در بدنه خازن
نکات ایمنی برق و خطرات احتمالی
قبل از هر تماس با قسمت‌های داخلی، برق را قطع کنید
از دست‌کش عایق و کفش ایمنی استفاده کنید
از ابزار با دسته عایق استفاده کنید
مطمئن شوید زمین مناسبی دارید
هنگام تست موتور، مراقب قطعات متحرک باشید
اگر جریان زیاد می‌شود یا صدای عجیب شنیده شود، فوراً برق را قطع کنید
نقشه سیم‌کشی الکتروموتور تک فاز
برای اجرای راه اندازی الکتروموتور تک فاز، داشتن نقشه دقیق سیم‌کشی ضروری است. این نقشه‌ها به ما نشان می‌دهند سیم اصلی و کمکی کجاست، خازن چگونه وصل می‌شود و جهت چرخش چگونه کنترل می‌گردد.
تشخیص سیم اصلی و سیم کمکی
به روی موتور (پلاک) نگاه کنید که غالباً سیم‌ها با نام‌های U1, U2 (سیم اصلی) و V1, V2 (سیم کمکی) یا مشابه آن مشخص شده‌اند. اگر پلاک موجود نیست، با مولتی‌متر، سیم‌هایی که مقاومت کمتری دارند معمولاً سیم اصلی است.

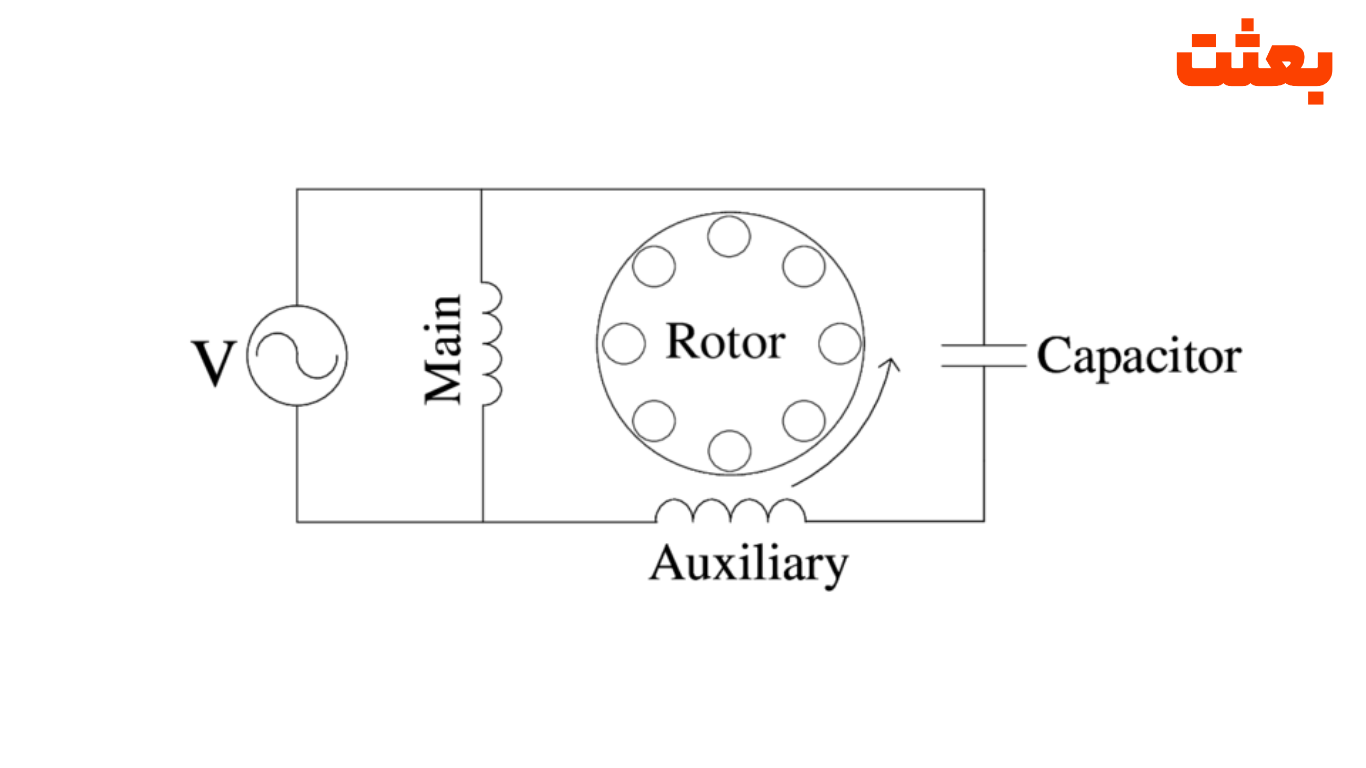

نقشه سیم‌کشی با خازن دائم
در موتور PSC، خازن بین سیم اصلی و سیم کمکی دائماً در مدار است. نقشه به این صورت است:
به عبارتی، خازن به صورت سری با سیم‌پیچ کمکی قرار می‌گیرد به شکلی که جریان سیم‌پیچ کمکی با تأخیر فاز داشته باشد و میدان دوار ایجاد شود.
نقشه سیم‌کشی با خازن راه‌انداز
در موتور Capacitor Start:
-
ابتدا خازن راه‌انداز به همراه سیم کمکی در مدار قرار می‌گیرد
-
پس از رسیدن موتور به ~۷۵٪ سرعت، کلید گریز از مرکز (centrifugal switch) خازن راه‌انداز را از مدار قطع می‌کند
-
پس از قطع شدن، موتور با سیم‌پیچ اصلی به کار خود ادامه می‌دهد
جهت چرخش موتور و نحوه تغییر آن
اگر بخواهید جهت چرخش را تغییر دهید، باید یکی از دو سیم فاز یا سیم‌پیچ کمکی را معکوس (قطب معکوس) کنید، اما نه هر دو. در موتور تک فاز، معمولاً با جابجایی سیم‌پیچ کمکی یا خازن می‌توان جهت چرخش را برعکس کرد.
در تجربه فروشگاهی بعثت، هنگام تست جهت چرخش، ابتدا موتور را با دست چرخانده و جهت صحیح را تشخیص می‌دهیم، سپس سیم‌کشی را نهایی می‌کنیم.
مراحل گام‌به‌گام راه‌اندازی موتور تک فاز
در این بخش، مراحل عملی راه اندازی الکتروموتور تک فاز را مرحله به مرحله با دقت توضیح می‌دهم؛ از شناسایی ترمینال‌ها تا تست عملکرد نهایی.
مرحله اول: شناسایی ترمینال‌ها
ابتدا درب ترمینال موتور را باز کنید و ترمینال‌ها را مشاهده نمایید
با دیدن علائم U1, U2, V1, V2 یا مشابه آن، سیم‌ها را به‌درستی مشخص کنید
در صورتی که پلاک مخدوش است، با مولتی‌متر مقاومت سیم‌ها را بسنجید و سیم‌هایی که مقاومت کمتر دارند معمولاً سیم اصلی هستند.
مرحله دوم: تست سیم‌پیچ با مولتی‌متر
مقاومت سیم‌پیچ اصلی را اندازه بگیرید و آن را با مقدار روی پلاک مقایسه کنید
مقاومت سیم‌پیچ کمکی را اندازه بگیرید؛ معمولاً این مقاومت بیشتر است
مطمئن شوید که هیچ کدام از سیم‌پیچ‌ها اتصال به بدنه ندارند (تست «مقاومت به بدنه»)
اگر مقاومت‌ها خیلی دور از مقدار نامی باشند، ممکن است سیم‌پیچ آسیب دیده باشد
مرحله سوم: اتصال خازن و سیم‌کشی
خازن را طبق نقشه موتور به سیم‌پیچ کمکی متصل کنید
در مدل PSC، خازن همیشه در مدار است
در مدل Capacitor Start، خازن راه‌انداز با کلید گریز از مرکز یا رله در زمان مناسب قطع می‌شود
صحیح اتصال فاز و نول را رعایت کنید
مرحله چهارم: بررسی جهت چرخش
برق را به موتور بدهید و به سرعت، جهت چرخش را مشاهده کنید
اگر جهت اشتباه بود، یکی از سیم‌ها (معمولاً سیم کمکی) را جابجا کنید تا جهت عکس شود
برای اطمینان، با دست چرخش اولیه را کنترل کنید
مرحله پنجم: اندازه‌گیری جریان و تست عملکرد
با آمپرمتر، جریان راه‌اندازی و جریان بار کامل را اندازه بگیرید
بررسی کنید که جریان بیشتر از مقدار نامی نیست
به دمای موتور توجه کنید؛ اگر موتور داغ شود، آن را خاموش کرده و بررسی کنید
پس از اجرای چند دقیقه، موتور را بدون بار و با بار سبک چک کنید
در تجربه عملی فروشگاه بعثت، هنگام راه‌اندازی چند موتور نمونه، همیشه جریان راه‌اندازی را ثبت می‌کنیم و قبل از اتصال نهایی به بار، موتور را با بار سبک تست می‌کنیم تا از ایمن بودن عملکرد مطمئن شویم.
عیب‌یابی مشکلات رایج در راه‌اندازی
حتماً در برخی مواقع، راه اندازی الکتروموتور تک فاز به آسانی صورت نمی‌گیرد و خطاها یا هشدارهایی ظاهر می‌شوند. در این بخش به مشکلات رایج و راه‌حل‌های آن‌ها می‌پردازیم.
موتور صدا می‌دهد ولی نمی‌چرخد
دلایل ممکن:
خازن خراب یا از نوع نامناسب
سیم‌پیچ کمکی خراب
کلید گریز از مرکز خراب و خازن را از مدار خارج نمی‌کند
ولتاژ تغذیه پایین
راه‌حل: خازن را با مولتی‌متر بررسی کنید، سیم‌پیچ کمکی را تست کنید، کلید گریز از مرکز را تعویض کنید.
موتور در جهت اشتباه می‌چرخد
علت: جابجایی سیم‌پیچ کمکی یا خازن.
راه‌حل: یکی از سیم‌های مربوط به خازن یا سیم‌پیچ کمکی را معکوس کنید تا جهت چرخش عوض شود.
خازن بیش از حد داغ می‌شود
علت: ظرفیت نامناسب خازن، جریان نا‌منظمی یا اتصال نادرست
راه‌حل: از خازن با ظرفیت دقیق استفاده کنید و بررسی کنید که جریان موتور بیش از حد نباشد.
موتور سریع قطع می‌کند (عملکرد حرارتی یا فیوز)
علت‌ها:
بار زیاد
جریان کشی زیاد
سیم‌کشی نامناسب
ولتاژ پایین
راه‌حل: بار را کاهش دهید، جریان را بررسی کنید، کابل‌ها را اصلاح نمایید و سیستم حفاظتی را بررسی کنید.
جمع بندی
راه اندازی الکتروموتور تک‌فاز پیش از هر چیز، شناسایی دقیق ترمینال‌ها و بررسی سلامت سیم‌پیچ‌ها و خازن اهمیت حیاتی دارد؛ چرا که کوچک‌ترین اشتباه در اتصال، می‌تواند منجر به سوختن موتور شود. پس از اطمینان از درستی اتصالات، باید سیم‌کشی را مطابق نقشه مخصوص نوع موتور (خازن دائم یا خازن راه‌انداز) انجام داد و سپس جهت چرخش را بررسی کرد. در نهایت، اندازه‌گیری جریان راه‌اندازی با آمپرمتر و تست عملکرد کلی، آخرین مرحله اطمینان از صحت کار موتور است.
تجربه کارشناسان فنی فروشگاه بعثت نشان می‌دهد بسیاری از خرابی‌ها ناشی از اشتباهات ساده در نصب هستند؛ از جمله جابجایی سیم‌ها، انتخاب خازن نامناسب، عدم بررسی اتصال بدنه یا روشن کردن موتور با بار کامل از ابتدا. این خطاها علاوه بر کاهش راندمان، می‌توانند موجب داغ شدن بیش از حد خازن یا آسیب به سیم‌پیچ شوند.
به همین دلیل رعایت اصول ایمنی ضروری است؛ همیشه قبل از هر اقدامی برق را قطع کنید، از ابزارهای ایمن و عایق‌دار استفاده نمایید، موتور را در مرحله‌ی نخست بدون بار تست کنید و تنها از قطعات و خازن‌های باکیفیت بهره ببرید. همچنین انجام بازرسی‌های دوره‌ای، روغن‌کاری منظم و جلوگیری از بارگذاری بیش از حد، باعث افزایش عمر مفید موتور می‌شود. این نکات ساده اما حیاتی تضمین می‌کنند که موتور تک‌فاز شما با حداکثر کارایی، ایمنی و دوام در خدمت سیستم شما باقی بماند.
