راهاندازی الکتروموتور یکی از مراحل حیاتی در بهره‌برداری از موتورهای سه فاز یا تک‌فاز صنعتی است. اگر این مرحله به‌درستی انجام نشود، ممکن است با مشکلات جدّی مانند جریان هجومی بالا، افت ولتاژ در شبکه، کاهش عمر عایق‌ها و یاتاقان‌ها، تنش مکانیکی روی شفت و اتصالات و آسیب به تجهیزات جانبی (مانند گیربکس حلزونی) مواجه شویم. تجربه کارشناسان فنی فروشگاه بعثت نشان می‌دهد که در بسیاری از پروژه‌ها خرابی اولیه موتورها غالباً ناشی از انتخاب روش نامناسب راهاندازی بوده است. در این مقاله قصد دارم شما را از سطح آشنایی تا انتخاب و اجرای بهترین روش راه اندازی الکتروموتور هدایت کنم و پنج روش عملی و کاربردی را بررسی و مقایسه کنم.
در ادامه، پس از توضیح مفهوم راهاندازی الکتروموتور و اهمیت آن، به بررسی ۵ مدل اصلی راهاندازی (DOL، ستاره-مثلث، اتوترانس، سافت استارتر، درایو/اینورتر) می‌پردازم، مزایا و معایب هر روش را عرض می‌کنم، با داده‌ها و تجربه مقایسه‌ای به شما کمک می‌کنم تا بر اساس شرایط پروژه‌ی خود مناسب‌ترین روش را انتخاب کنید.

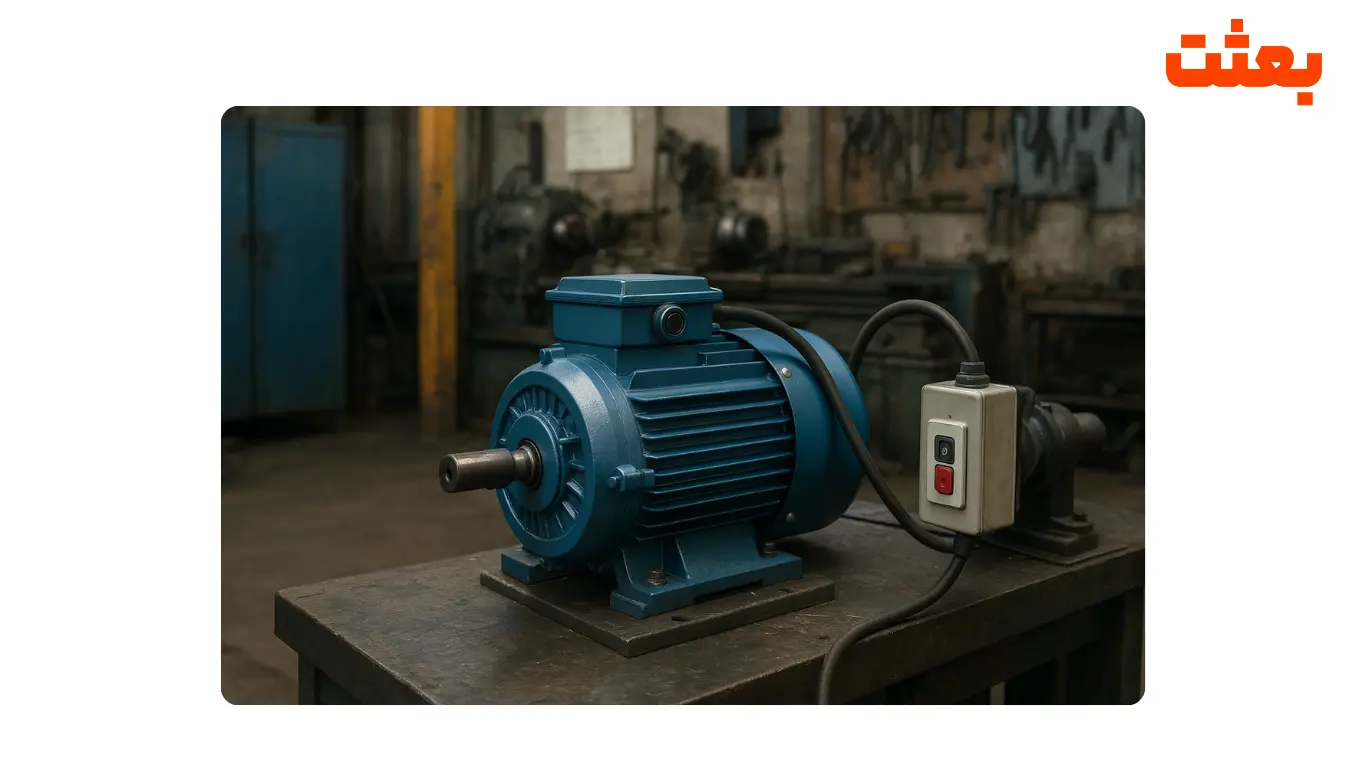

راه اندازی الکتروموتور چیست؟
وقتی موتور خاموش است و قرار است به حرکت درآید، باید انرژی اولیه‌ای برای غلبه بر گشتاور اصطکاکی، جرم گردان و مقاومت بار داده شود. آن لحظه‌ای که موتور شروع به چرخش می‌کند، جریان زیادی از شبکه کشیده می‌شود (جریان هجومی یا Inrush Current). راهاندازی به معنی روش و کنترل اعمال برق به موتور در آن لحظه است — یعنی نحوه اتصال اولیه، محدود کردن جریان و گشتاور در شروع، سپس انتقال به حالت عملکرد عادی.
در عملکرد عادی موتور، ولتاژ کامل به موتوری که در حال چرخش است اعمال می‌شود و جریان آن به مقدار نامی می‌رسد. بنابراین راهاندازی، بخشی جدا از عملکرد مداوم است.

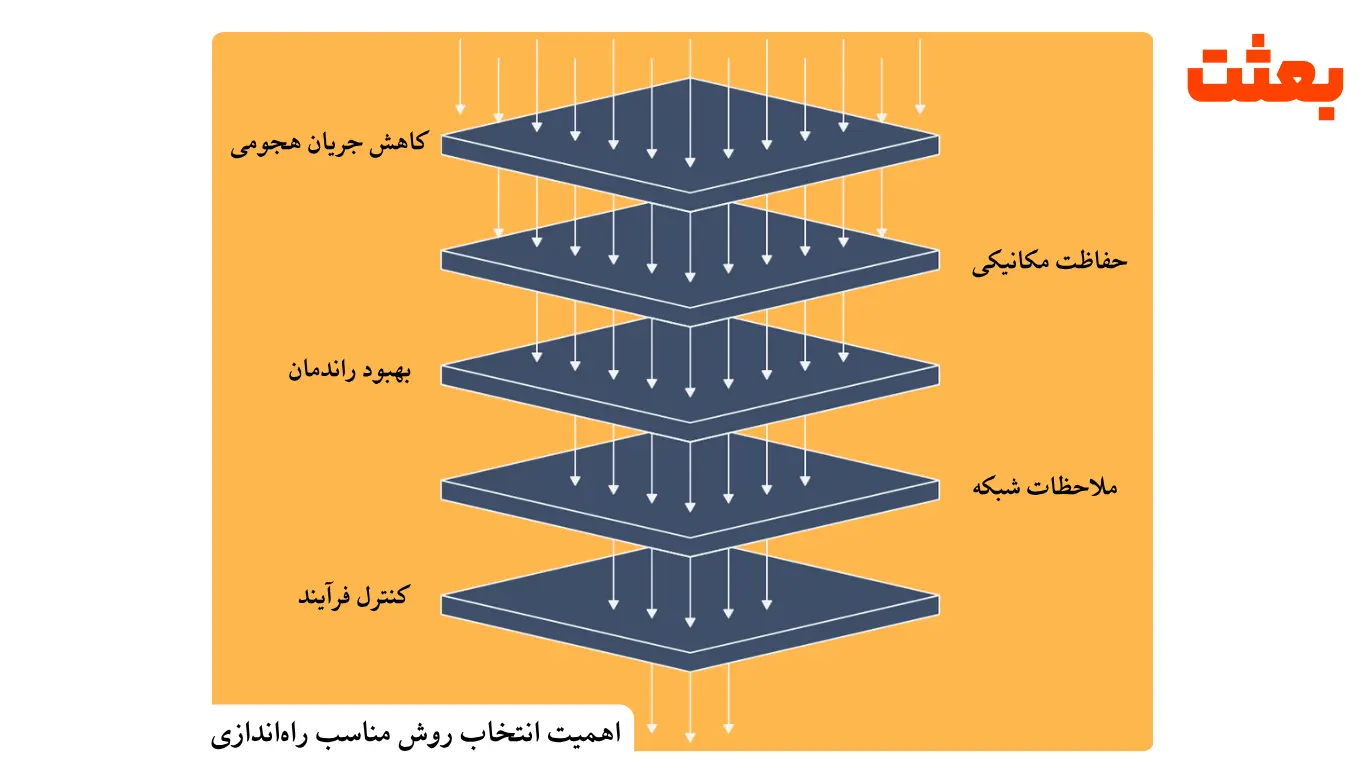

اهمیت انتخاب روش مناسب راهاندازی
کاهش جریان هجومی و اثر آن بر شبکه: اگر جریان هجومی موتور خیلی زیاد باشد، ممکن است باعث افت ولتاژ در شبکه، قطع فیوزها یا آسیب به کابل‌ها شود. برای مثال در روش DOL جریان راهاندازی معمولاً 6 تا 8 برابر جریان نامی است.
حفاظت مکانیکی و کاهش تنش‌ها: پرش ناگهانی گشتاور، ضربه‌های مکانیکی به یاتاقان، کوپلینگ و شفت وارد می‌کند. روش‌هایی که راهاندازی نرم‌تر فراهم می‌کنند، عمر مفید قطعات مکانیکی را افزایش می‌دهند.
بهبود راندمان و کاهش هزینه نگهداری: نصب روش‌های کنترل شده‌تر ممکن است هزینه اولیه بالاتری داشته باشد، ولی با کاهش خرابی‌ها، مصرف انرژی و استهلاک، در بلندمدت مقرون به صرفه‌تر باشند.
ملاحظات شبکه برق و محدودیت‌های تأمین برق: در شرایطی که ظرفیت شبکه محدود است یا افت ولتاژ مجاز پایین است، انتخاب روش کاهش‌دهنده جریان در شروع اهمیت ویژه‌ای دارد.
کنترل فرآیند و قابلیت‌های اضافه: بعضی روش‌ها امکان کنترل سرعت، شتاب و توقف نرم را فراهم می‌کنند که برای بسیاری از کاربردهای پیشرفته ضرورت دارد.
روش‌های راه اندازی الکتروموتور
روش‌های راهاندازی را می‌توان به دو گروه کلی تقسیم کرد:
راهاندازی مستقیم یا روش‌های ساده (بدون کنترل پیچیده)
راهاندازی کنترل‌شده یا الکترونیکی
انتخاب بین این روش‌ها وابسته به عوامل مختلفی است: توان موتور، بار متصل به موتور، محدودیت جریان شبکه، هزینه اولیه و هزینه نگهداری، نیاز به کنترل سرعت و حفاظت‌های اضافی. برای مثال طبق مقاله‌ای از انجمن بین المللی اتوماسیون (ISA)، در حالت‌هایی که کنترل سرعت مورد نیاز نیست، سافت استارتر ممکن است گزینه‌ای اقتصادی‌تر نسبت به VFD باشد.
در ادامه پنج روش عملی راهاندازی را بررسی می‌کنیم:

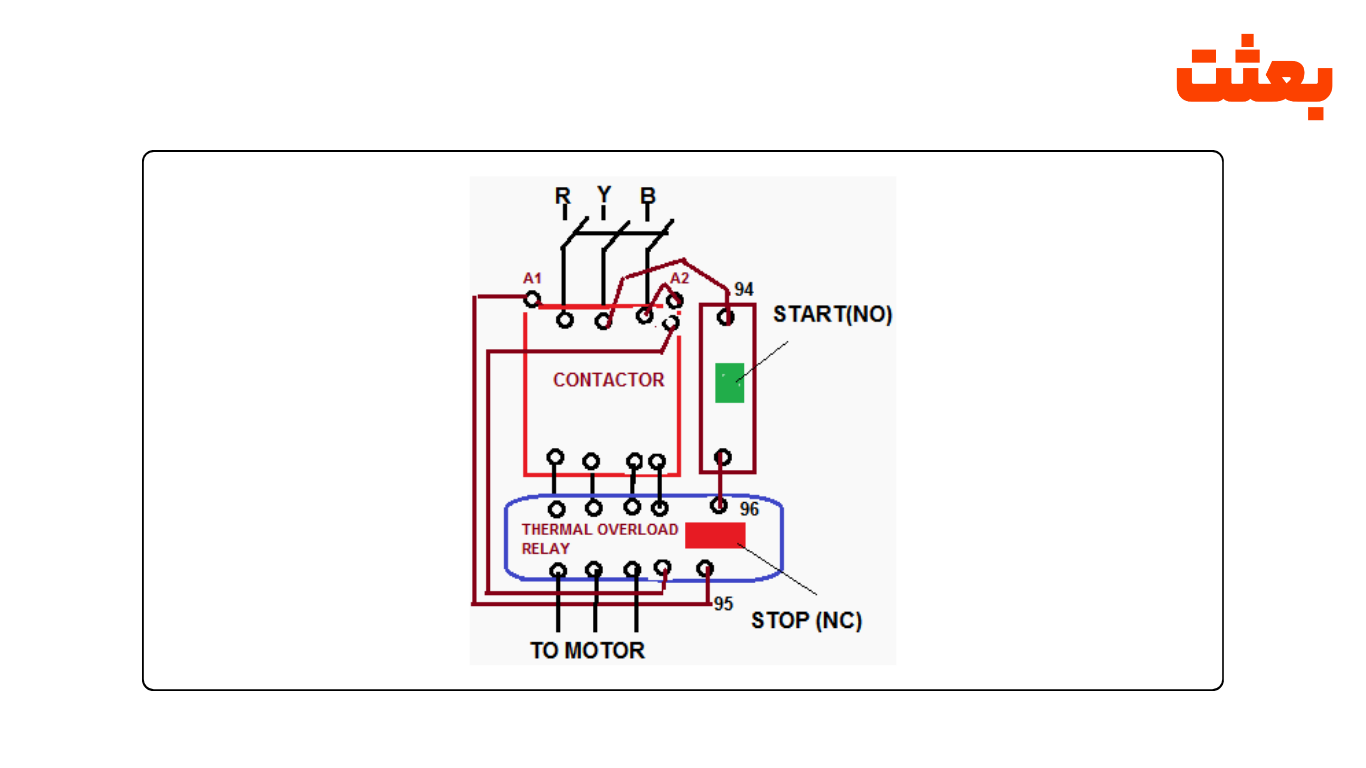

۱. راه اندازی مستقیم (DOL — Direct Online)
عملکرد: در این روش، موتور مستقیماً به شبکه برق متصل می‌شود و ولتاژ کامل از ابتدای راهاندازی به موتور اعمال می‌شود.
اجزای موردنیاز: کنتاکتور، رله اضافه‌بار (Thermal or Electronic Overload Relay)، فیوز یا محافظ کوتاه‌مدت، مدار کنترل ساده. این پیکربندی، ساده‌ترین ساختار راهاندازی است.
مزایا:
طراحی و نصب آسان
کمترین هزینه اولیه
قطعات محدود و کارکرد ساده
معایب:
جریان هجومی بسیار بالا (معمولاً 6 تا 8 یا حتی بیشتر از جریان نامی)
تنش مکانیکی زیاد
ممکن است به شبکه فشار بیاورد و باعث افت ولتاژ شود
در موتورهای بزرگ اغلب مجاز نیست (ممکن است الزامات شبکه برق اجازه ندهد)
کاربردها: معمولاً برای موتورهای کوچک با توان پایین (مثلاً تا چند کیلووات) و در شرایطی که شبکه توانایی تحمل جریان هجومی را دارد. بر اساس راهنمای پمپ‌سازان KSB، برای موتورهای زیر 4 کیلووات، روش DOL و سافت استارتر رایج‌ترند.

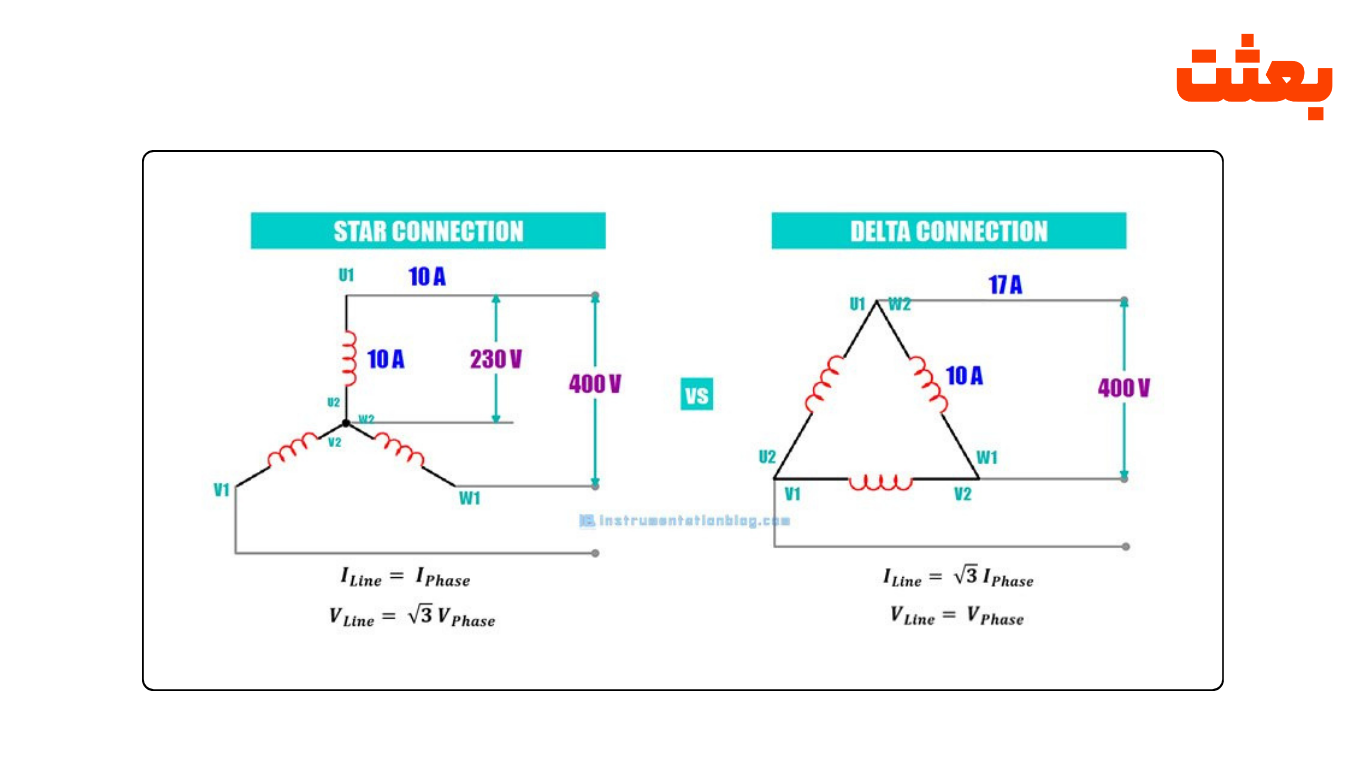

۲. راه اندازی ستاره-مثلث (Star-Delta)
اصل کار: در ابتدا موتور به صورت ستاره (Y) متصل می‌شود، بنابراین ولتاژی که روی هر فاز موتور می‌افتد کمتر است و جریان راهاندازی کاهش می‌یابد. وقتی موتور به سرعت تعیین شده (مثلاً 70–80٪ سرعت نامی) رسید، اتصال به مثلث (Δ) تغییر می‌یابد تا ولتاژ کامل به موتور برسد.
نیاز به تایمر و کنتاکتور اضافی: برای تغییر اتصال ستاره→مثلث به یک شمارنده (تایمر) و دو یا سه کنتاکتور جداگانه نیاز است تا تعویض ایمن صورت بگیرد. همچنین باید ملاحظات گذر جریان در زمان تغییر وضعیت در نظر گرفته شود.
مزایا:
جریان راهاندازی تقریباً یک‌سوم جریان در حالت دلتا (یعنی کاهش ~ 66٪)
کاهش تنش روی موتور و شبکه
هزینه متوسط نسبت به روش ساده
معایب:
اعمال آن فقط در موتورهایی ممکن است که سیم‌کشی جدایی برای اتصال ستاره و مثلث وجود دارد
در بارهای زیاد یا بارهای سنگین (به خصوص اگر بار در ابتدای راهاندازی زیاد باشد) کاربرد ندارد
هنگام تعویض اتصالات ممکن است پالس‌های گذر جریان یا گشتاور منتقل شود
اگر موتور به اندازه کافی شتاب نگرفته باشد، تغییر از ستاره به مثلث ممکن است فشار مضاعف ایجاد کند
کاربرد: به‌ویژه در سیستم‌هایی مانند پمپ، فن‌ها، کمپرسورها که نیاز به کاهش جریان راهاندازی دارند اما بار اولیه خیلی سنگین نیست. برای موتورهایی با توان متوسط (مثلاً چند ده کیلووات) این روش کاربرد خوبی دارد.

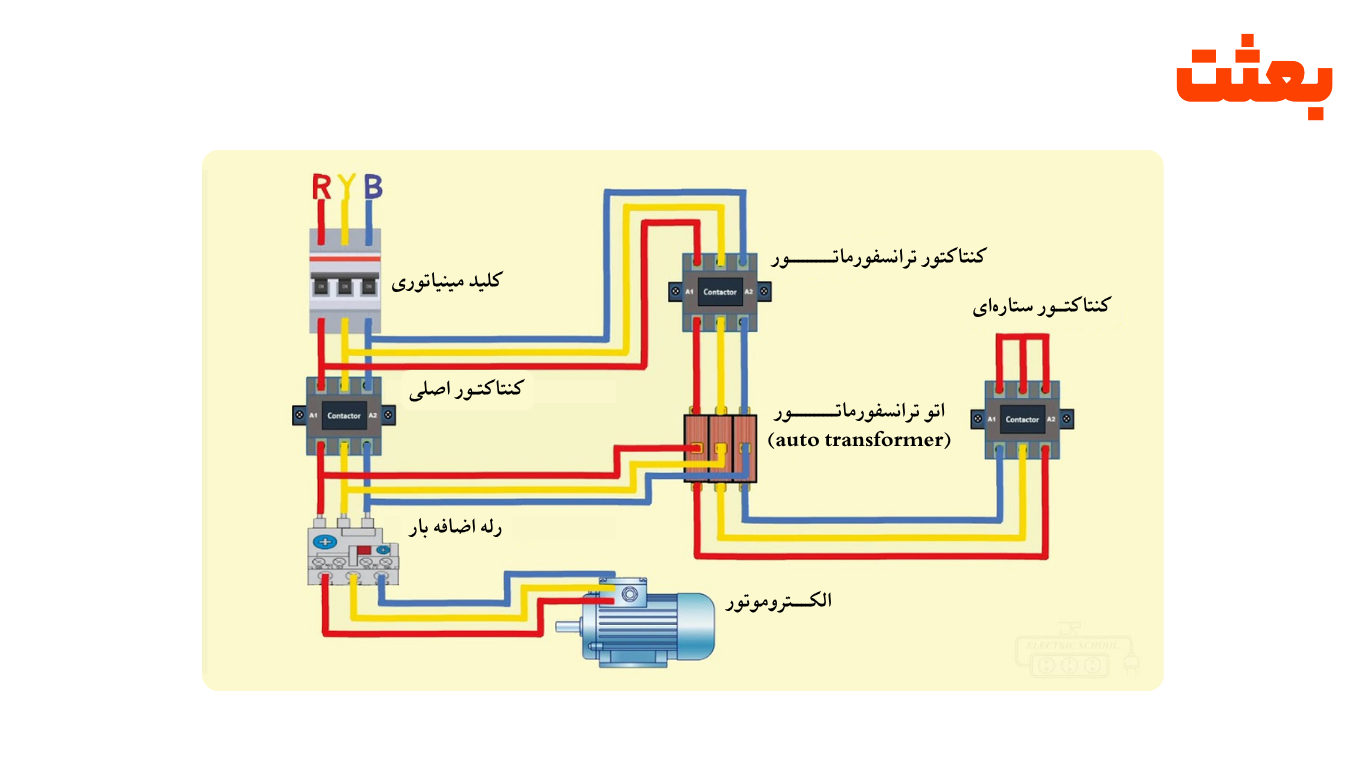

۳. راه اندازی با اتوترانس (Autotransformer Starter)
تعریف و عملکرد: اتوترانس یک ترانسفورمر با پیچ‌تپ است که بخشی از ولتاژ تأمین را می‌پذیرد و در راهاندازی از تپ‌های مختلف آن برای کاهش ولتاژ استفاده می‌شود. با تغییر تپ‌ها می‌توان ولتاژ اعمالی را مرحله به مرحله افزایش داد تا موتور به ولتاژ کامل برسد (گاهی روش تغییر در چند گام).
مزایا:
کاهش جریان راهاندازی قابل توجه
نسبت گشتاور به جریان بهتر نسبت به برخی روش‌های ساده
فشار کمتر به شبکه
کنترل نرم‌تر نسبت به تغییرات ناگهانی
معایب:
هزینه و پیچیدگی بیشتر نسبت به روش‌های ساده
نیاز به تجهیزات ترانسفورمر، کلیدگذاری و کنترل
نکات طراحی دقیق برای تپ‌ها و سوئیچ‌ها
امکان ایجاد هارمونیک در برخی شرایط
کاربرد: موتورهای با توان متوسط تا بالا که روش ستاره-مثلث یا DOL ممکن نیست یا برای آنها مناسب نیست. برای موتورهای بزرگ که جریان راهاندازی بالا مشکل‌ساز است، این روش گزینه مناسبی است (به ویژه زمانی که نمی‌توان به سراغ درایو رفت). همچنین «استارتر کورندورفر» (Korndörfer) یکی از پیاده‌سازی‌های رایج راهاندازی با اتوترانس است.
۴. راه اندازی با سافت استارتر (Soft Starter)
معرفی: سافت استارتر (یا راه‌انداز نرم) دستگاهی الکترونیکی است که ولتاژ اولیه به موتور را تدریجی افزایش می‌دهد تا از جریان و تنش مکانیکی ناگهانی جلوگیری کند.
نحوه کاهش جریان: کنترل ولتاژ به کمک اجزای نیمه‌هادی (معمولاً SCR یا ترایاک) و تنظیم زاویه تحریک الکترونیکی. فشار بر موتور به تدریج افزایش می‌یابد تا به ولتاژ کامل برسد.
مزایا:
استارت نرم و تدریجی
کاهش تنش مکانیکی روی شفت، یاتاقان و اتصالات
کنترل زمان استارت (Ramp Time)
کاهش پیک جریان
نصب و راهاندازی ساده‌تر نسبت به درایو
برخی مدل‌ها امکان توقف نرم (Soft Stop) نیز دارند
معایب:
نمی‌تواند کنترل سرعت در حالت دائمی انجام دهد ( پس از راهاندازی موتور در فرکانس ثابت کار می‌کند)
هزینه بیشتر نسبت به راهاندازی ساده
در توان‌های بسیار بالا، ممکن است محدودیت‌هایی داشته باشد
تولید هارمونیک محدود
کاربرد: برای سیستم‌هایی مانند نوار نقاله، پمپ‌ها، فن‌ها، کمپرسورها که نیاز به استارت نرم دارند اما کنترل سرعت پس از راهاندازی مهم نیست.

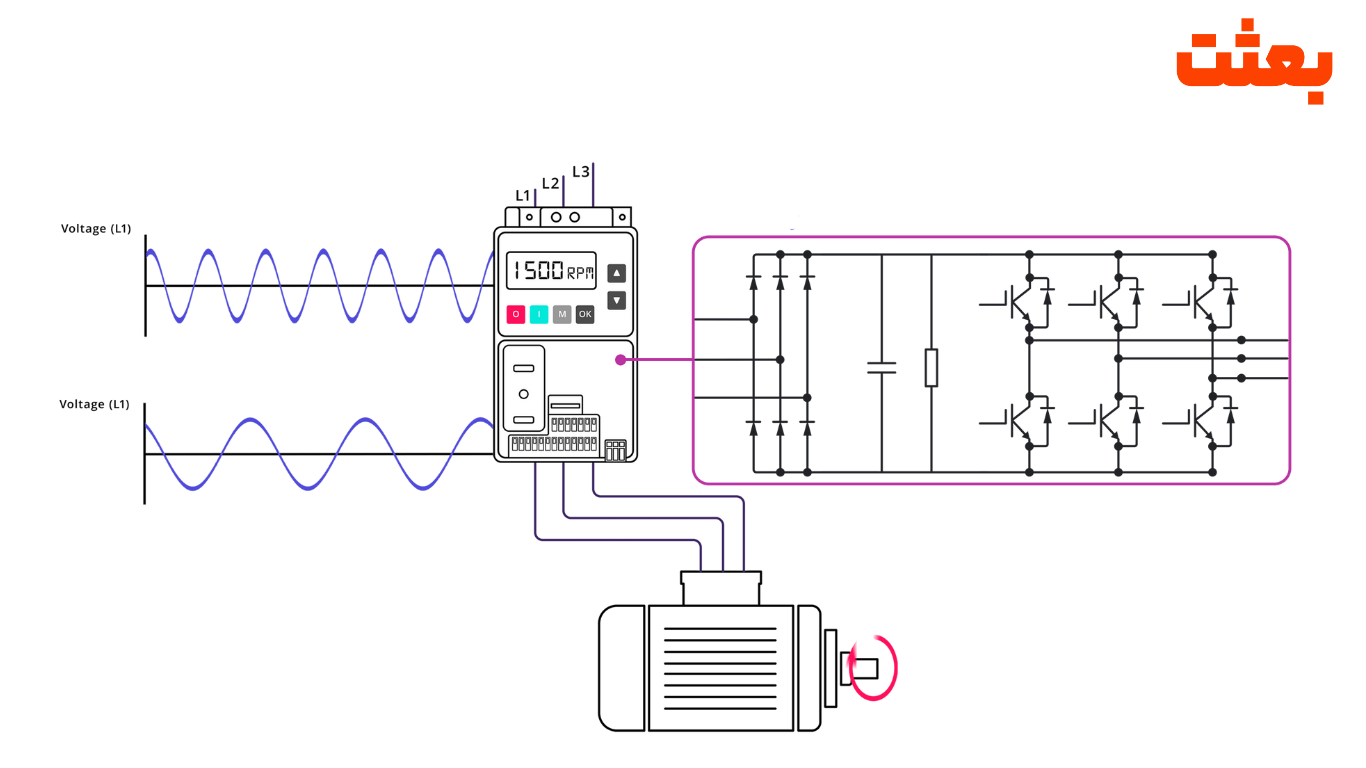

۵. راه اندازی با درایو یا اینورتر (VFD / Variable Frequency Drive)
تعریف و نحوه عملکرد: درایو یا اینورتر برق AC را تبدیل به DC و سپس به AC با فرکانس قابل تغییر می‌کند؛ بنابراین نه تنها ولتاژ بلکه فرکانس اعمالی نیز کنترل می‌شود. در شروع، فرکانس پایین داده و تدریجاً افزایش می‌یابد تا موتور به سرعت نامی برسد.
در فرآیند راهاندازی، توانایی تولید گشتاور بالاتر از جریان ورودی کمتر نیز فراهم است؛ به طوری که موتور می‌تواند گشتاور نامی حتی با جریان کمتر از جریان نامی تأمین کند.
مزایا:
کنترل کامل سرعت و گشتاور
کاهش جریان هجومی چشمگیر
امکان شتاب و توقف تدریجی
حفاظت‌های پیشرفته داخلی
بهینه‌سازی مصرف انرژی در بارهای متغیر
کاهش تنش مکانیکی در کل فرآیند
معایب:
هزینه اولیه بالا
نیاز به تنظیم و راهاندازی دقیق
ممکن است نیاز به تجهیزات جانبی مانند فیلترهای EMI باشد
در سرعت بسیار پایین، خنک‌کاری موتور کم شده و نیاز به تهویه اضافی ممکن است باشد
کاربرد: در صنایع پیشرفته، ماشین‌آلات حساس، مصارفی که نیاز به کنترل سرعت و گشتاور دارند، یا در جایی که حفظ شبکه برق مهم است.
مقایسه روش‌های راه اندازی الکتروموتور
در ادامه، جدول مقایسه‌ای بین روش‌ها ارائه می‌دهم (بر اساس تجربه فنی و مراجع معتبر):
| روش | جریان راهاندازی | گشتاور استارتی | هزینه اولیه | کاربرد معمول | نکات کلیدی |
|---|---|---|---|---|---|
| DOL | خیلی بالا (≈6–8 برابر) | گشتاور کامل | کم | موتورهای کوچک | فشار زیاد روی شبکه، مناسب فقط در شرایط تحمل شبکه |
| ستاره-مثلث | تقریباً ~⅓ جریان دلتا | حدود ⅓ گشتاور دلتا | متوسط | پمپ، فن، صنایع متوسط | فقط مناسب اگر بار اولیه زیاد نباشد |
| اتوترانس | کاهش قابل توجه (در نسبت تپ) | متوسط | متوسط تا بالا | موتورهای متوسط تا بزرگ | هزینه ترانس، طراحی دقیق نیاز دارد |
| سافت استارتر | کاهش پیک قابل توجه | کنترل‌شده | متوسط | نوار نقاله، پمپ، فن | عدم کنترل سرعت دائم |
| درایو / اینورتر | پایین‌ترین جریان شروع | امکان گشتاور تا ~150٪ | بالا | صنایع پیشرفته، ماشین‌آلات حساس | هزینه بالا، تنظیم و پشتیبانی نیاز دارد |
نقاط قوت و ضعف (جمع‌بندی):
روش‌های ساده مثل DOL یا ستاره-مثلث هزینه پایین‌تری دارند، اما فشار بیشتری بر شبکه وارد می‌کنند.
روش‌های کنترل‌شده مثل سافت استارتر یا درایو هزینه بیشتری دارند، ولی عمر موتور، مصرف انرژی، قابلیت کنترل و پایداری شبکه را بهبود می‌بخشند.
اتوترانس می‌تواند گزینه میانه‌ای باشد در مواردی که درایو مقرون‌به‌صرفه نیست، ولی نیاز به کاهش جریان وجود دارد.
بهترین روش راه اندازی الکتروموتور کدام است؟
با توجه به مقایسه و تجربه کارشناسان فنی فروشگاه بعثت، پاسخ قطعی «یک روش برای همه شرایط» وجود ندارد؛ اما بر حسب اولویت‌ها می‌توان انتخاب بهینه را انجام داد:
اگر هزینه اولیه و پیچیدگی مهم‌ترین مسئله است → روش DOL یا ستاره-مثلث گزینه‌های ابتدایی هستند، مشروط بر آنکه شبکه تحمل جریان هجومی را داشته باشد.
اگر حفاظت از موتور، کاهش استرس مکانیکی و پایداری عملکرد مهم است → سافت استارتر گزینه بسیار متعادل و اقتصادی است.
اگر نیاز به کنترل سرعت و کاهش مصرف انرژی در شرایط متغیر دارید یا موتور بزرگ است → اینورتر / درایو بهترین انتخاب است.
در مواردی که درایو امکان‌پذیر نیست ولی جریان راهاندازی باید کاهش یابد → اتوترانس می‌تواند راهکار مناسبی باشد.
در شرایط مدرن صنعت، اینورتر یا درایو به‌عنوان بهترین روش راه اندازی الکتروموتور شناخته می‌شود؛ زیرا علاوه بر کنترل کامل سرعت و کاهش جریان راهاندازی، امکان مدیریت بهینه مصرف انرژی، حفاظت داخلی و انعطاف‌پذیری فرآیند را فراهم می‌کند.
نکات مهم در انتخاب روش راهاندازی
در انتخاب روش مناسب راهاندازی الکتروموتور باید به موارد زیر دقت شود:
توان و قدرت موتور
موتور بزرگ‌تر، جریان راهاندازی شدیدتر و حساسیت بیشتری به روش انتخابی دارد.نوع بار (سنگین یا سبک، بار لحظه‌ای یا پیوسته)
اگر بار لحظه‌ای زیاد است (مثلاً جرثقیل، آسانسور)، روش‌هایی با قابلیت گشتاور بالا در شروع لازم است.محدودیت‌های شبکه برق (افت ولتاژ، ظرفیت کابل، قوانین تأمین برق)
اگر شبکه ضعیف است، باید روش‌هایی با کاهش جریان هجومی انتخاب شود.هزینه اولیه و نگهداری
هزینه قطعات و نصب و نیز هزینه نگهداری و خرابی‌های احتمالی باید در محاسبه کل قیمت بیاید.نیاز به کنترل سرعت، شتاب یا توقف نرم
اگر نیاز به کنترل دقیق دارید، گزینه‌های الکترونیکی مناسب‌ترند.شرایط محیطی و تهویه موتور
در روش‌هایی که سرعت موتور در ابتدا پایین است، خنک شدن موتور کاهش می‌یابد و باید تهویه جانبی پیش‌بینی شود.پشتیبانی فنی و توانایی تنظیم سیستم
روش‌های پیچیده‌تر نیاز به دانش تخصصی دارند.
نتیجه‌گیری
در این مقاله پنج روش اصلی راه اندازی الکتروموتور را بررسی و مقایسه کردیم. هر روش نقاط قوت و محدودیت خود را دارد:
روش‌های ساده مثل DOL و ستاره-مثلث هزینه کم و طراحی ساده دارند، اما فشار زیادی بر شبکه برق ایجاد می‌کنند.
روش‌های کنترل‌شده مثل سافت استارتر و درایو هزینه بیشتری دارند ولی عملکرد نرم‌تر، عمر بهتر موتور، و قابلیت کنترل فرآیند را فراهم می‌کنند.
اتوترانس در موارد خاص می‌تواند گزینه میانه‌ای باشد.
نهایتاً انتخاب بهترین روش راه اندازی الکتروموتور به شرایط پروژه شما بستگی دارد: اگر هزینه اولیه محدود است، گزینه‌های ساده مناسب‌اند؛ اگر اولویت بر پایداری، کاهش خرابی و کنترل فرایند است، اینورتر غالباً بهترین انتخاب است.
اما همیشه توصیه می‌کنم قبل از انتخاب، با کارشناسان فنی پروژه یا تأمین‌کننده روش راهاندازی مرتبط مشورت کنید و محاسبات جریان، افت ولتاژ، تنش مکانیکی و هزینه‌ها را دقیق انجام دهید تا انتخاب شما هم از نظر فنی و هم از نظر اقتصادی بهینه باشد.
