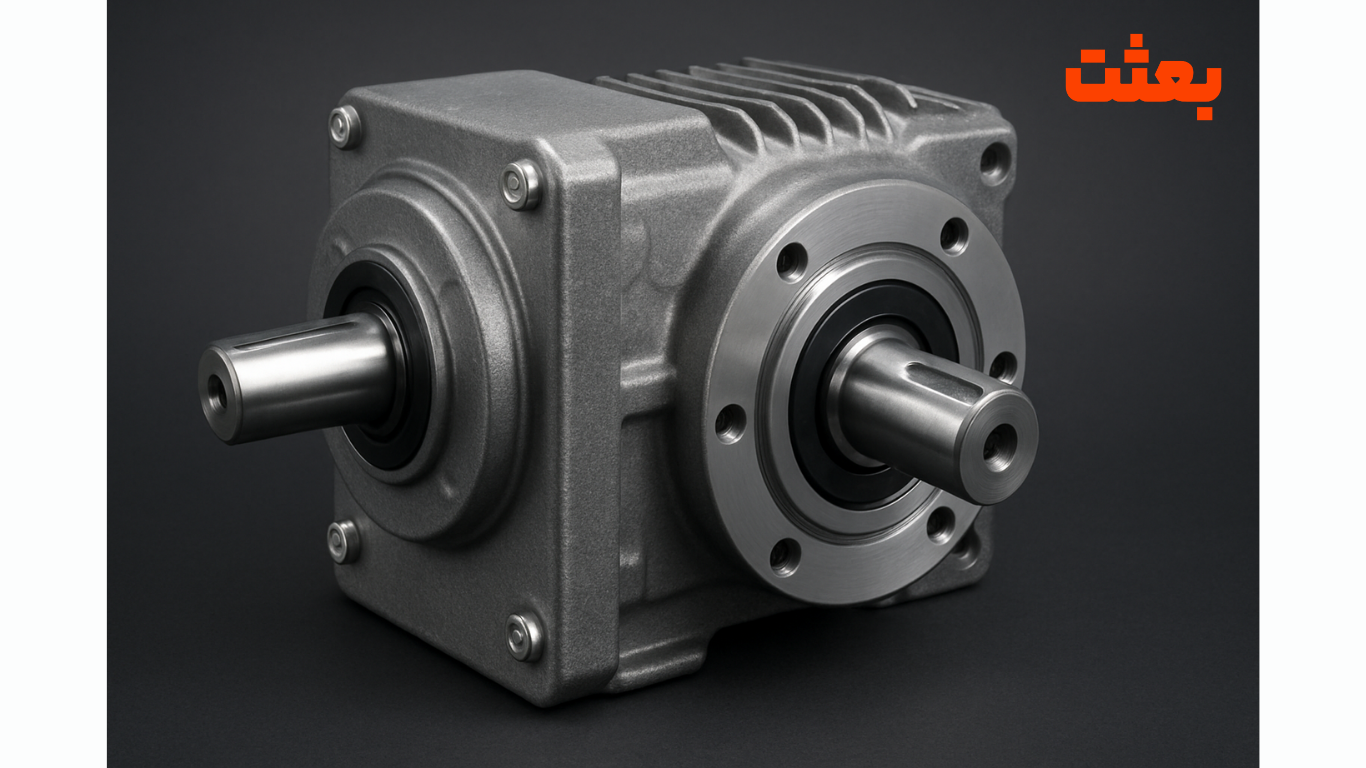

در ابتدا به صورت ساده و روشن میگویم: گیربکس کاهنده دستگاهی است که سرعت دورانی ورودی را کاهش میدهد و متقابلاً گشتاور (تورک) خروجی را افزایش میدهد، بدون تغییر جهت یا با تغییر جهت بسته به طراحی. وقتی الکتروموتور یا محرّکی دور زیاد دارد اما سیستم نیاز به حرکت آرامتر و توان بیشتری دارد، گیربکس کاهنده کمک میکند آن هدف تأمین شود.
تجربه کارشناسان فنی فروشگاه بعثت نشان میدهد که بسیاری از مشتریان تازه وارد وقتی این تعریف ساده شنیدهاند، بلافاصله فهمیدهاند که “پس این وسیله یعنی کنترل سرعت + افزایش نیرو”.
تعریف فنی کوتاه برای مخاطبان متخصص (نسبت تبدیل، گشتاور، توان)
نسبت تبدیل (Gear Ratio) یا ضریب کاهش بیانگر این است که ورودی چند دور بزند تا خروجی یک دور بزند. برای مثال اگر نسبت تبدیل 10:1 باشد، موتور ده دور میزند تا شافت خروجی یک دور بچرخد.
گشتاور (Torque) خروجی به نسبت تبدیل وابسته است. تقریباً گشتاور خروجی = گشتاور ورودی × نسبت تبدیل × (راندمان). راندمان همیشه کمتر از ۱ است به خاطر اصطکاک، جذب گرما و تلفات مکانیکی.
توان (Power) ورودی و خروجی: توان ورودی = گشتاور ورودی × سرعت ورودی؛ توان خروجی = گشتاور خروجی × سرعت خروجی. چون سرعت خروجی کمتر است، گشتاور بجا زیادتر میشود. اما توان خالص خروجی = توان ورودی × راندمان کل سیستم.
نحوه عملکرد گیربکس کاهنده
گیربکس کاهنده یکی از اصلیترین اجزای انتقال قدرت در سیستمهای صنعتی و مکانیکی است که وظیفه اصلی آن کاهش سرعت چرخشی و در عوض افزایش گشتاور خروجی است. این تجهیز معمولاً از مجموعهای از چرخدندهها (gear pairs)، چرخدنده حلزونی (worm gear) یا ترکیبی از آنها ساخته میشود. زمانی که توان ورودی از طرف موتور به شفت گیربکس وارد میشود، حرکت دورانی از طریق این دندهها به شفت خروجی منتقل شده و سرعت کاهش پیدا میکند. در نتیجه خروجی دستگاه سرعت کمتری دارد اما میتواند گشتاور بسیار بیشتری ایجاد کند.
برای مثال در گیربکس حلزونی، یک مارپیچ یا کرم با چرخدنده بزرگی درگیر میشود. هر بار که کرم یک دور کامل میچرخد، چرخدنده تنها چند دندانه حرکت میکند. همین موضوع باعث میشود نسبت تبدیل به شدت بالا برود و توانایی گیربکس کاهنده در افزایش گشتاور چند برابر شود.
توضیح نسبت تبدیل (Gear Ratio) با مثال عددی
فرض کنید ورودی یک گیربکس ۲۰۰۰ دور بر دقیقه باشد و نسبت تبدیل 20:1 تعریف شود. در این حالت:
سرعت خروجی برابر است با: 2000÷20 = 100 دور در دقیقه
اگر گشتاور ورودی موتور ۵۰ نیوتنمتر باشد و راندمان گیربکس را ۹۰٪ در نظر بگیریم، آنگاه گشتاور خروجی برابر خواهد بود با: 50*20*0.9=90 نیوتن متر
این مثال ساده نشان میدهد که هر چه نسبت تبدیل بیشتر باشد، سرعت کاهش بیشتری پیدا میکند و در عوض گشتاور خروجی چندین برابر افزایش مییابد. البته باید توجه داشت که در عمل تلفات اصطکاکی، راندمان را کمی کاهش میدهد.
نقش گیربکس کاهنده در صنایع
در کاربردهای صنعتی مانند خطوط تولید، نوار نقالهها، ماشینآلات سنگین و تجهیزات کشاورزی، نیاز به کنترل سرعت و افزایش گشتاور بسیار حیاتی است. استفاده از گیربکس کاهنده باعث میشود:
کنترل بهتر سرعت ماشینآلات فراهم شود.
عمر مفید قطعات افزایش یابد چون موتور مجبور نیست مستقیماً بارهای سنگین را تحمل کند.
مصرف انرژی بهینهتر شود زیرا موتور در دور بالاتر و شرایط کاری مناسبتری فعالیت میکند.
تفاوت گیربکس کاهنده و گیربکس افزاینده
گیربکس کاهنده (Speed Reducer): سرعت را کم کرده و گشتاور را افزایش میدهد. این نوع گیربکس پرکاربردترین گزینه در صنعت است و تقریباً در تمام سیستمهایی که نیاز به قدرت و کنترل دارند استفاده میشود.
گیربکس افزاینده (Speed Increaser / Overdrive): برعکس، وظیفه دارد سرعت را افزایش دهد اما گشتاور را کاهش میدهد. این نوع بیشتر در کاربردهایی مانند توربینهای بادی یا ژنراتورها استفاده میشود.
به طور خلاصه، انتخاب بین گیربکس کاهنده و افزاینده وابسته به نیاز کاربردی است، اما در ۹۰ درصد پروژههای صنعتی، گیربکس کاهنده گزینه اصلی و ضروری محسوب میشود.
انواع گیربکس کاهنده و ویژگیهای آنها
در این بخش انواع را با مزایا، معایب و کاربردشان معرفی میکنم. در بین، جدول مقایسه خواهیم داشت.

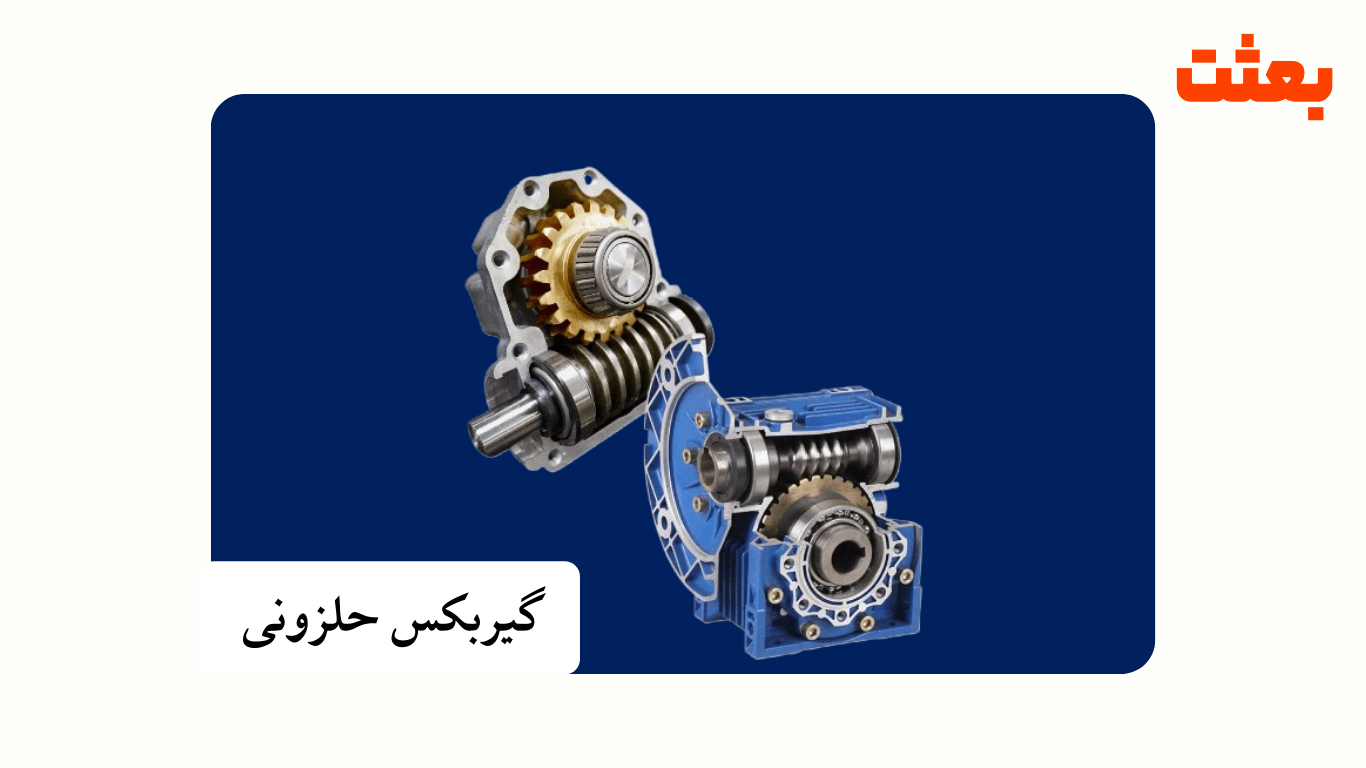

گیربکس حلزونی (Worm Gearbox)
مزایا
امنیت بالا: قابلیت قفل شدن خروجی در برخی طراحیها که برگشت نیرو سخت است.
صدای کم در برخی شرایط به ویژه وقتی سرعتها پایین باشند.
معایب
راندمان کمتر خصوصاً در نسبتهای تبدیل بالا. طبق بررسیهای SDT Transmission راندمان گیربکس حلزونی برای نسبت ۵۰:۱ بین ~۶۷٪ تا ~۷۲٪ است؛ برای نسبتهای بزرگتر حتی کمتر.
گرم شدن سریع به دلیل اصطکاک زیاد، نیاز به روغنکاری دقیق و نگهداری بیشتر.
کاربرد
جایی که فضای نصب محدود است، تغییر جهت نیرو تا ۹۰ درجه (برای مثال انتقال نیروی عمودی به افقی)
نقالهها، آسانسورها، صنایع سبک که نسبت کاهش زیاد لازم است ولی سرعت و راندمان فوقالعاده کمتر اولویت دارد.

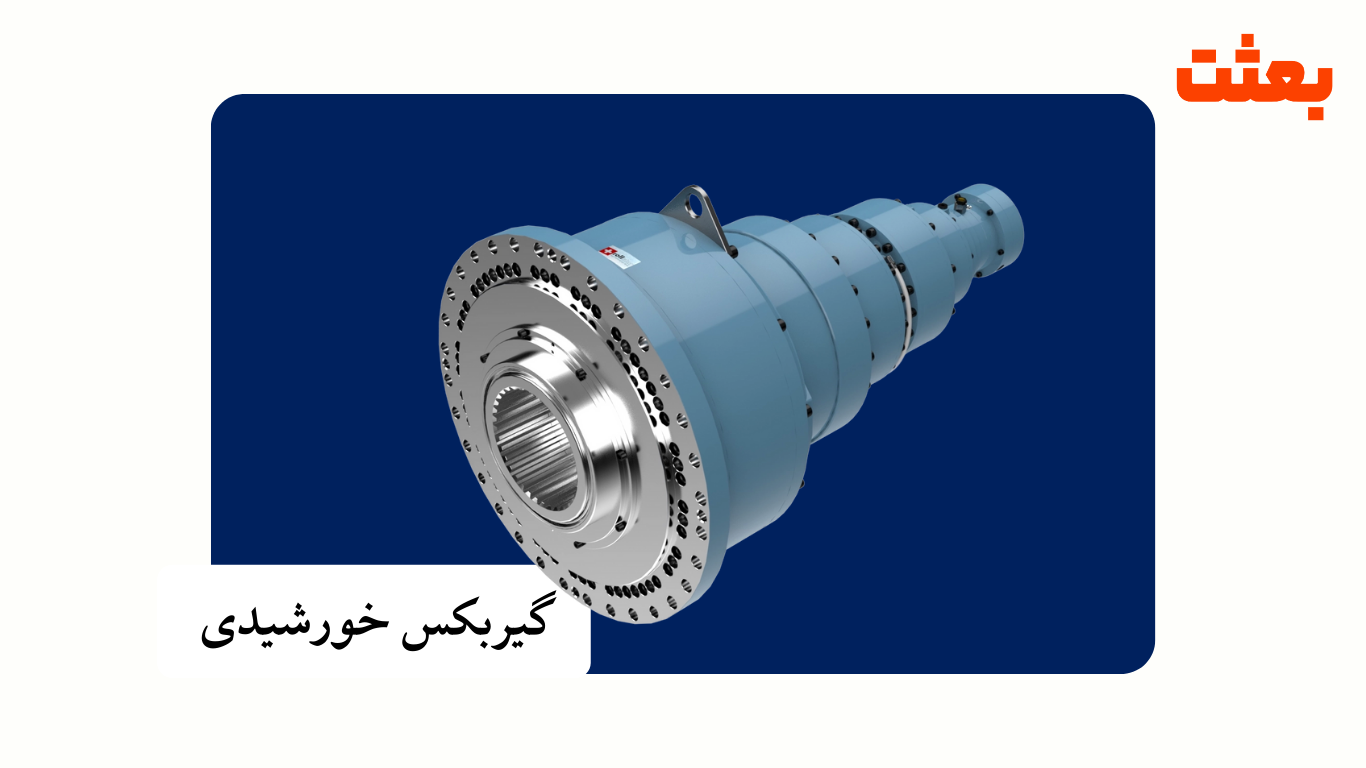

گیربکس سیارهای (Planetary Gearbox)
مزایا
راندمان بالا: طبق دادههای مهندسان سانتارام راندمان در گیربکسهای سیارهای میتواند بالای ~۹۵٪ باشد، در شرایط مناسب.
ابعاد کوچک در مقایسه با انتقال گشتاور مشابه، به دلیل توزیع بار بین چرخهای سیارهای متعدد.
گشتاور زیاد با وزن نسبتاً کم.
معایب
قیمت اولیه بالاتر.
طراحی پیچیدهتر، نیاز به یاتاقانهای دقیق و نگهداری دقیقتر.
کاربرد
صنایع سنگین، ماشینکاری دقیق، رباتیک، سروو موتورها، توربینها، جرثقیلهای دقیق.

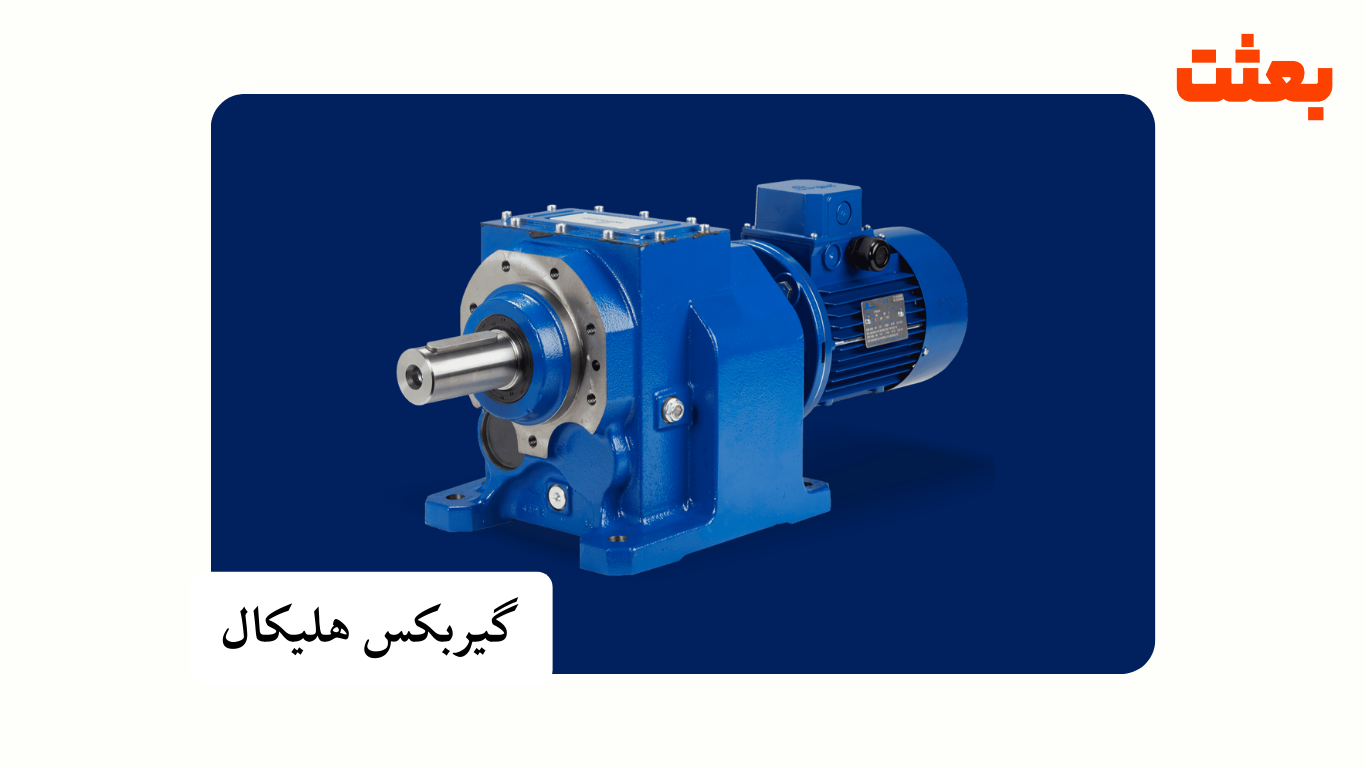

گیربکس هلیکال یا شافت مستقیم (Helical Gearbox)
مزایا
استهلاک کمتر: زاویه دندانهای گیربکس هلیکال باعث تماس تدریجی بین دندانها میشود.
راندمان بالا، صدا و لرزش کمتر.
معایب
به دلیل زاویه دندانها نیاز به یاتاقانها و ساختار پشتیبانی قویتر است.
هزینه ساخت بالاتر نسبت به چرخدنده ساده یا حلزونی در برخی موارد.
کاربرد
خطوط تولید، صنایع خودروسازی، انتقال قدرت در ماشینآلات بزرگ که لرزش و صدا مهم است.

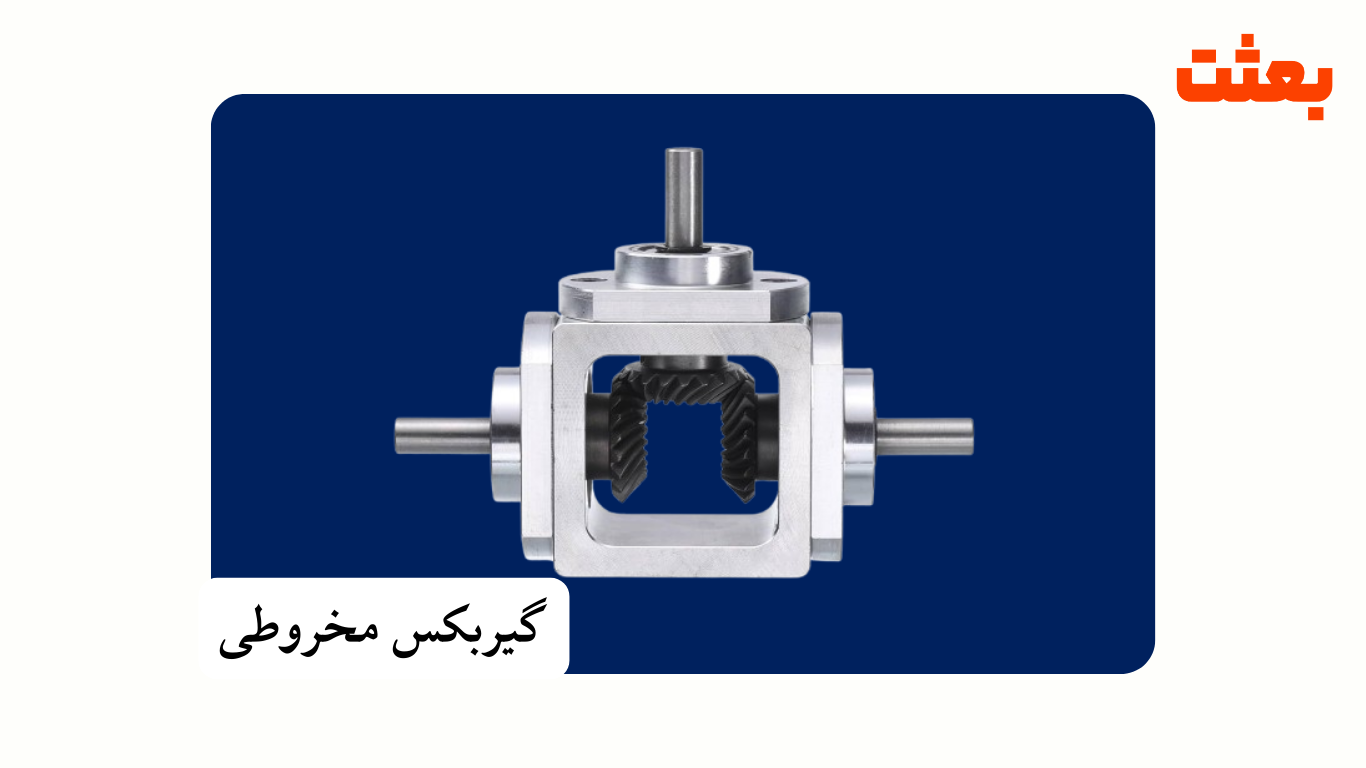

گیربکس مخروطی یا زاویه راست (Bevel / Right-Angle Gearbox)
ویژگیها
تغییر جهت نیرو تا ۹۰ درجه، معمولاً با دندههای مخروطی یا چرخدنده زاویه راست.
ترکیبها ممکن است مخروطی-هلیکال یا مخروطی-سیارهای باشد.
مزایا
مناسب برای فضاهایی که جهت شافت ورودی و خروجی متفاوتند.
انتقال مؤثر نیرو در جهتهای غیر موازی.
معایب
هزینه ساخت دقیقتر.
راندمان گاهی کمتر نسبت به دندهی مستقیم هممحور بهدلیل تغییر جهت نیرو و اصطکاک اضافی.
کاربرد
نقالهها، تجهیزات حملونقل، ماشینی که ورودی و خروجی در جهات مختلف دارند.

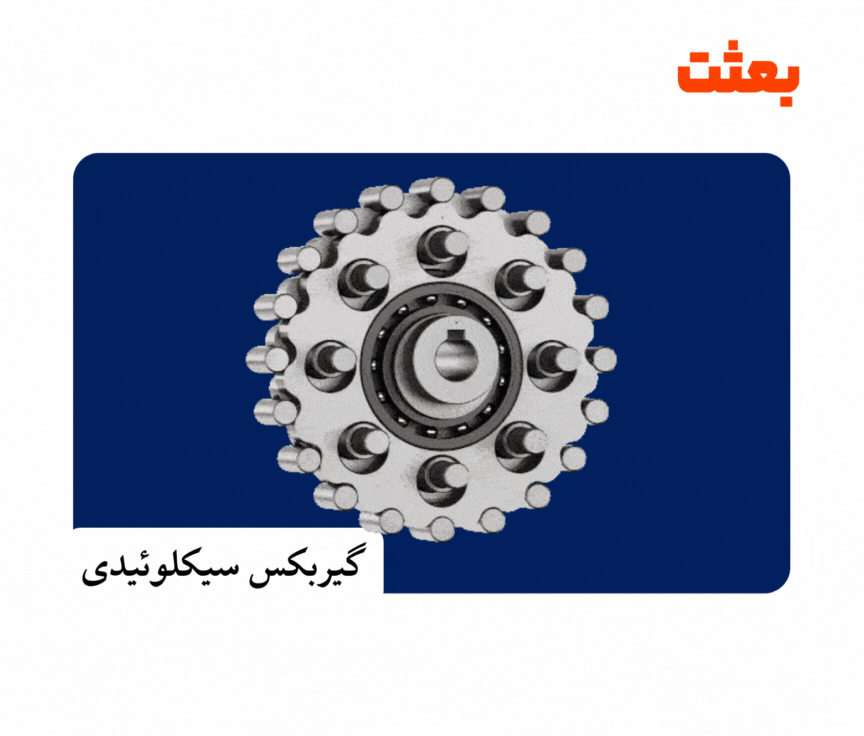

گیربکس سیکلوئیدی (Cycloidal Gearbox)
ویژگیها
ساختار خاص: صفحه سیکلوئیدی که حرکت موجی دارد، همراه با یاتاقانها و سنبهها.
لقی نزدیک به صفر و مقاومت بالا در شوک و بار ضربهای.
مزایا
تحمل بار ضربهای و شوک بسیار خوب.
دقت مناسب در موقعیتیابی.
معایب
هزینه بیشتر، ابعاد اغلب بزرگتر نسبت به گیربکس سیارهای برای گشتاور مشابه.
نگهداری دقیقتر یاتاقانها و روانکاری لازم.
کاربرد
رباتیک دقیق، فنآوری محرّکهایی که نیاز به تکرار بالا و دقت دارند، ماشینآلات صنایع دفاع، نیمههادی، بستهبندی خاص.
| نوع گیربکس | مزایا کلیدی | معایب کلیدی | مناسب برای چه صنایعی |
|---|---|---|---|
| حلزونی | امنیت، تغییر جهت، هزینه اولیه کمتر برای نسبتهای بالا | راندمان کمتر، گرم شدن بیشتر، نیاز به نگهداری بالا | نقاله سبک، آسانسور، صنایع سبک |
| سیارهای | راندمان بالا، گشتاور زیاد در حجم کوچک، دقت بالا | هزینه اولیه بالاتر، پیچیدگی ساخت و تعمیر | رباتیک، ماشینکاری دقیق، خودروسازی |
| هلیکال | صدای کم، استهلاک کمتر، راندمان زیاد | نیروی محوری، نیاز به یاتاقانهای قویتر، هزینه بیشتر | خطوط تولید، صنایع بزرگ، تجهیزات عمومی صنعتی |
| مخروطی / زاویه راست | قابلیت تغییر جهت، طراحی انعطافپذیر | راندمان گاهی کمتر، هزینه ساخت دقیقتر بالاتر | نقالهها و کاربردهایی که جهت شافتها متفاوت است |
| سیکلوئیدی | تحمل شوک، دقت موقعیتی بالا، لقی کم | پیچیدگی، هزینه بالا، حجم بزرگتر برای گشتاور زیاد | رباتها، سیستمهای با بار متغیر و شوک بالا |

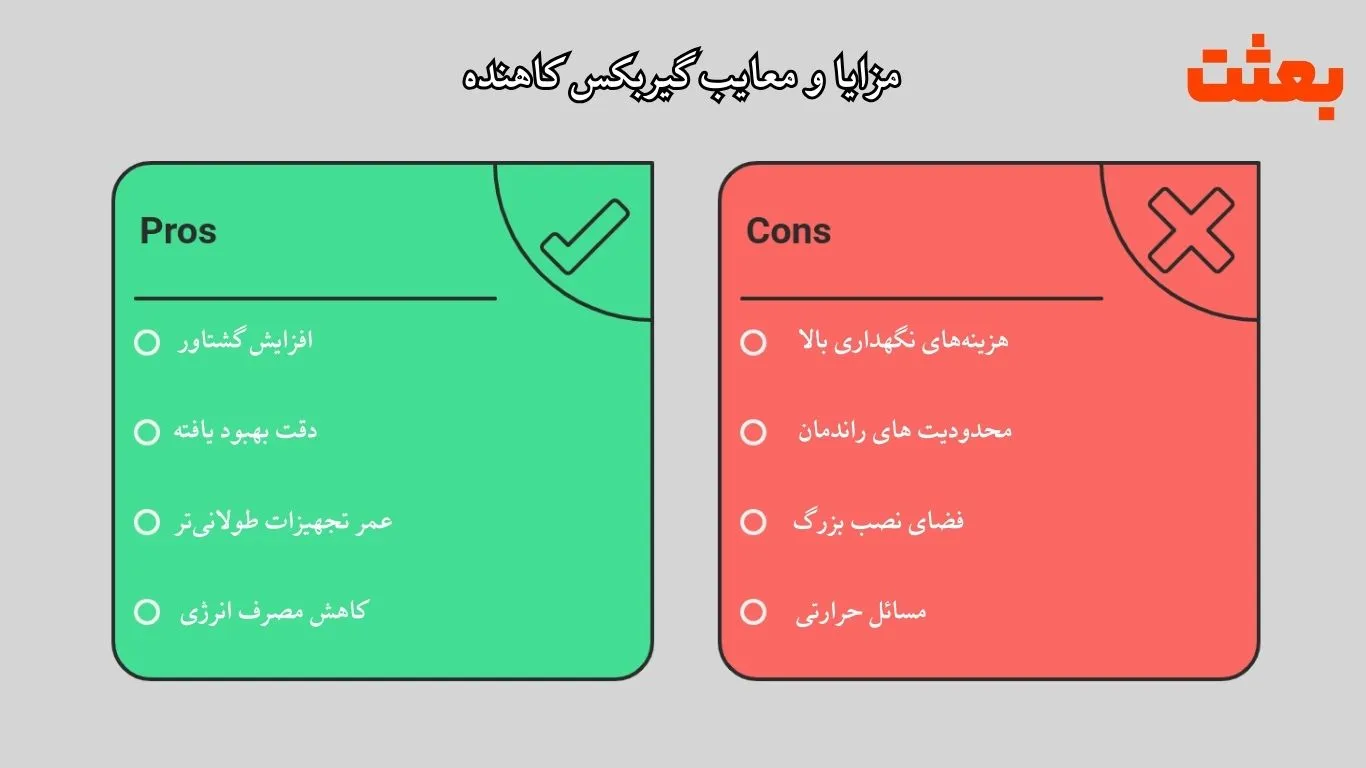

مزایا و معایب استفاده از گیربکس کاهنده
مزایا
افزایش گشتاور خروجی
با کاهش سرعت، گشتاور خروجی افزایش مییابد، که برای بارهای سنگین یا حرکت اجسام با مقاومت زیاد ضروری است.کاهش سرعت و افزایش دقت
در ماشینآلات نیازمند کنترل دقیق دور یا حرکت نرم، گیربکس کاهنده کمک میکند تا سرعت خروجی مناسب باشد و لرزش و ضربه کمتر.افزایش عمر تجهیزات
چون بارها کمتر به موتور منتقل میشود و قطعات جانبی کمتر تحت تنش دورانی زیاد هستند، عمر موتور، یاتاقانها و اتصالات افزایش مییابد.کاهش مصرف انرژی در بلندمدت
اگر گیربکس راندمان بالایی داشته باشد، در مسیر کاهش دور مناسب، موتور میتواند در نقطه بهینه کار کند، مصرف برق کمتر میشود.
معایب
هزینه نگهداری بالاتر
انواعی مثل حلزونی نیاز به روغنکاری دقیق، تعویض روغن، نظارت بر حرارت دارند.محدودیت راندمان در برخی مدلها
گیربکسهای حلزونی با نسبت تبدیل بالا راندمانشان تا زیر ۷۰٪ میتواند کاهش یابد.فضای نصب و وزن بیشتر
وقتی نسبت تبدیل بسیار زیاد یا گشتاور سنگین مورد نیاز است، حجم و وزن گیربکس همراه با پشتیبانی آن افزایش مییابد.درجه حرارت بالا و اصطکاک
در مدلهایی با تماس لغزشی زیاد، مثل حلزونی، اصطکاک تولید گرمای زیادی میکند که اگر دفع حرارت مناسب نباشد، عمر قطعات کاهش مییابد.
کاربردهای گیربکس کاهنده در صنایع مختلف
این بخش کمک میکند کاربر ببیند در سناریوهای واقعی کسبوکار خودش، کدام گیربکس مناسب است.
ماشینآلات صنعتی: نوار نقالهها، لیفتراکها، پرسها. گیربکس کاهنده کمک میکند کنترل سرعت بهتر و قدرت لازم برای حرکت بار سنگین فراهم شود.
تجهیزات کشاورزی: تراکتور، کمباین، ادوات کشاورزی که نیاز به گشتاور بالا در دورهای پایین دارند.
صنایع خودروسازی و رباتیک: در رباتها، سروو موتورها، گیربکس سیارهای یا هلیکال به دلیل دقت و تکرارپذیری مهم است.
جرثقیلها، آسانسورها و بالابرها: برای حرکت آرام و کنترلشده بار در بالا و پایین، و نیاز به بازدارندگی (اگر بخواهیم خروجی از ورودی حرکت نکند).
تجهیزات تولید انرژی (ژنراتورها، توربینها): برای تنظیم دور توربین یا ژنراتور، گیربکس کاهنده با راندمان بالا ضرورت دارد تا انرژی تلف شده کاهش یابد.
راهنمای انتخاب بهترین گیربکس کاهنده
در ادامه فاکتورهایی را آوردهام که بر اساس تجربه کارشناسان فنی فروشگاه بعثت و مقایسه گزینهها در پروژههای واقعی، در انتخاب اهمیت بیشتری دارند:
بررسی توان و گشتاور مورد نیاز
ابتدا تعیین کنید چه نیرویی (بار استاتیک و دینامیک) باید حرکت داده شود. گشتاور مورد نیاز محاسبه شود و ضریب ایمنی لحاظ گردد.
تعیین دور خروجی که میخواهید داشته باشید → نسبت تبدیل مشتق میشود.
انتخاب نوع گیربکس بر اساس فضا و شرایط نصب
آیا محدودیت فضا دارید؟ مثلا نصب عمودی یا افقی؟ نیاز به تغییر جهت محور؟
آیا دسترسی برای سرویس آسان وجود دارد؟
مقایسه راندمان و هزینه نگهداری
گیربکسهایی مثل سیارهای یا هلیکال معمولاً راندمان بالاتری دارند و هزینه عملیاتی پایینتر بلندمدت. اگر مصرف برق یا هزینه گرما و تعمیرات مهم است، روی راندمان حساس باشید.
بررسی تلفات حرارتی، نیاز به روغنکاری، کیفیت مواد.
نکات مهم خرید (برند، خدمات پس از فروش، ضمانت)
انتخاب برندهای معتبر از جمله گیربکس سهند که دادههای آزمایش شده دارد.
دریافت مشخصات فنی از تولیدکننده: نمودار راندمان، جدول تحمل بار، گشتاور بلندی و عمر مفید.
خدمات پس از فروش، قطعات یدکی، ضمانت برای دوره حرارتی و سایشی.
تفاوت گیربکس کاهنده و موتور گیربکس
تعریف موتور گیربکس: ترکیبی از الکتروموتور تک فاز یا سه فاز + گیربکس در یک واحد است که سرعت خروجی از موتور مستقیماً توسط گیربکس کاهش مییابد؛ مزیت آن یکپارچگی و نصب راحتتر است.
مزایا نسبت به گیربکس کاهنده مستقل
صرفهجویی در فضا و زمان نصب
هزینههای اتصال بین موتور و گیربکس کمتر
هماهنگی بهتری بین موتور و گیربکس، طراحی یکپارچهتر
معایب / محدودیتها
ممکن است در تعمیر و نگهداری هزینه بیشتری داشته باشد چون واحد کامل است.
ممکن است گزینههای انتخابی به اندازه گیربکس مستقل متنوع نباشند (اگر بخواهید موتور قدرت خاص یا سرعت خاص داشته باشید).
جمعبندی و مشاوره خرید گیربکس کاهنده
خلاصه مزایا و کاربردها:
گیربکس کاهنده وسیلهای کلیدی در صنایع است برای کاهش سرعت دورانی، افزایش گشتاور، کنترل حرکتی دقیق، کاهش استهلاک و افزایش عمر ماشینآلات. انواع مختلفی دارد که انتخاب هر کدام بسته به نیازهای خاص – مثل نسبت تبدیل، بار، فضا، دقت و هزینه – متفاوت است.
اگر نیاز به انتخاب گیربکس مناسب برای پروژه خود دارید — خواه تراکتور باشد، نقاله صنعتی یا سیستم رباتیک — کارشناسان فنی فروشگاه بعثت آمادهاند تجربه خود را در اختیار شما بگذارند.
برای مشاوره تخصصی رایگان، با شماره تماس بگیرید
همچنین میتوانید کاتالوگ محصولات گیربکس کاهنده ما را دانلود کنید یا محصولات مرتبط را در سایت ما ببینید.
گیربکس کاهنده چیست و چه تفاوتی با گیربکس عادی دارد؟
“گیربکس عادی” گاهی به چرخدنده مستقیم یا گیربکسهایی گفته میشود که نسبت تبدیل نزدیک به ۱:۱ دارند یا کاهش سرعت کم دارند. گیربکس کاهنده تأکید بر کاهش سرعت و افزایش گشتاور دارد. تفاوت اصلی در نسبت تبدیل و در تلفات و مصرف توان است.
چه صنایعی بیشتر از گیربکس کاهنده استفاده میکنند؟
طبق تحقیقات سازمانها و تجربه فروشگاه بعثت، صنایع کشاورزی، ماشینآلات صنعتی سنگین، رباتیک، حملونقل کارگاهی (لیفتراک، جرثقیل)، آسانسورها و سیستمهای انرژی از این ابزار بهطور گسترده استفاده میکنند.
عمر مفید گیربکس کاهنده چقدر است؟
بستگی به نوع گیربکس، شرایط بار، روغنکاری، نگهداری و کیفیت ساخت دارد. در گیربکس سیارهای خوب میتوان عمر مفید ۱۰٬۰۰۰ تا بیش از ۵۰٬۰۰۰ ساعت کاری داشت، اگر مطابق دفترچه سازنده نگهداری شود. در گیربکس حلزونی نسبت به استفاده نامناسب یا روغنکاری ضعیف عمر کمتر خواهد بود.
کدام نوع گیربکس کاهنده بیشترین راندمان را دارد؟
معمولاً گیربکس سیارهای و گیربکس هلیکال راندمان بالایی دارند (تا ~۹۵–۹۸٪) در شرایط مناسب.
قیمت گیربکس کاهنده بر چه اساسی تعیین میشود؟
قیمت تحت تأثیر موارد زیر است:
جنس مواد (فلزات سخت، فولاد، برنز، آلیاژ خاص)
دقت ساخت و تلرانسها
نسبت تبدیل
راندمان و طراحی داخلی (چرخدندههای هلیکال، تعداد مراحل، ساختار سیارهای)
خدمات پس از فروش، ضمانت، روغنکاری
برند و کشوری که ساخته شده
