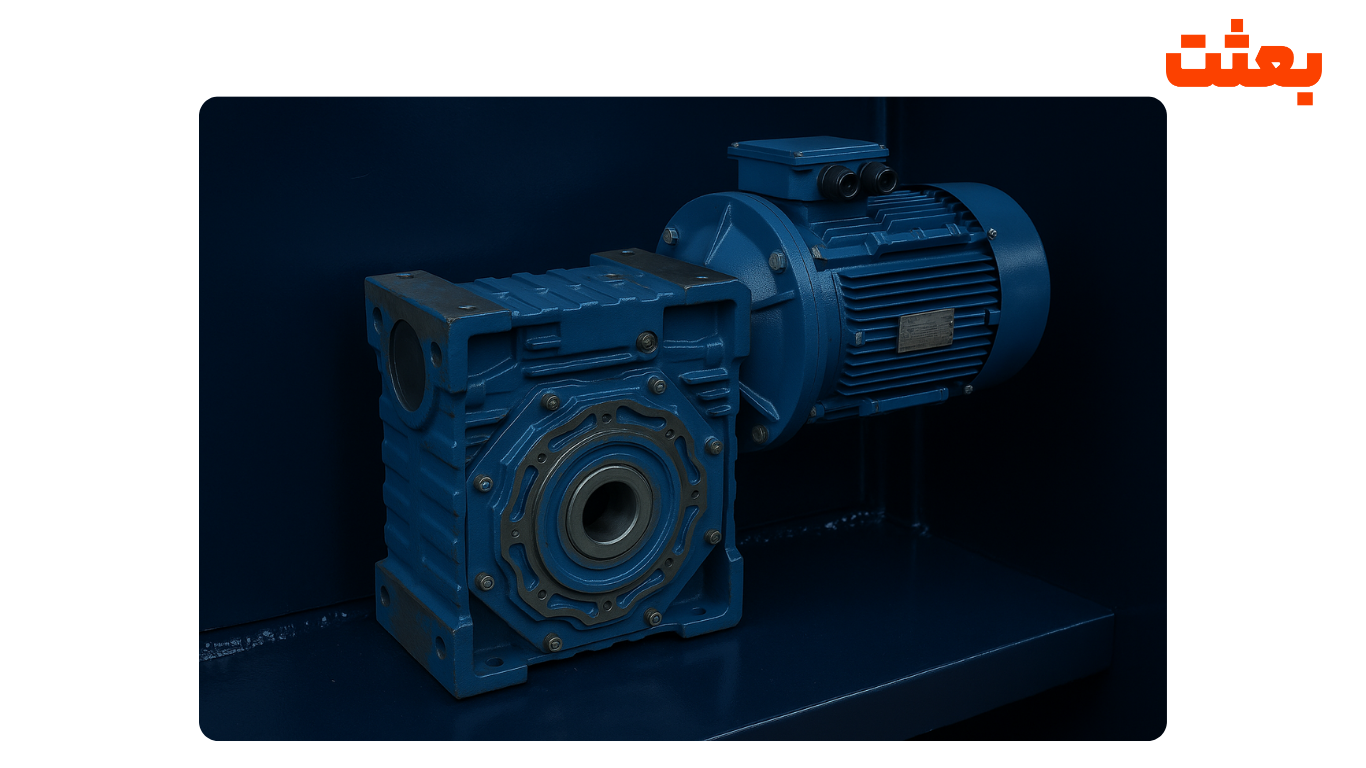

طریقه نصب گیربکس حلزونی

گیربکس حلزونی به دلیل طراحی جمع‌وجور، راندمان مناسب و امکان کاهش دور در فضاهای محدود، یکی از پرکاربردترین انواع گیربکس در صنایع مختلف به شمار می‌رود. اما آنچه تعیین‌کننده‌ی کارایی و طول عمر واقعی این تجهیز است، طریقه نصب گیربکس حلزونی می‌باشد. انتخاب مدل مناسب (گرد یا کتابی)، شیوه‌ی اتصال موتور (مستقیم یا غیرمستقیم)، و حتی وضعیت قرارگیری گیربکس نسبت به تجهیز بعدی، همگی عواملی هستند که می‌توانند بازدهی را افزایش داده یا بالعکس موجب استهلاک سریع شوند.

در این راهنما، با نگاهی فنی و در عین حال کاربردی، مراحل و نکات کلیدی طریقه نصب گیربکس حلزونی را بررسی می‌کنیم تا هم کاربران عمومی و هم متخصصان فنی بتوانند بهترین تصمیم را در پروژه‌های خود بگیرند. فروشگاه بعثت به عنوان نماینده‌ی رسمی برندهای معتبر، علاوه بر ارائه‌ی مشاوره تخصصی، همراه شماست تا مطمئن شوید گیربکس انتخابی، به‌درستی نصب شده و بیشترین بهره‌وری را برای سیستم شما به همراه داشته باشد.

طریقه نصب گیربکس VF, MVF (حلزونی دایره‌ای (گرد))

گیربکس‌های حلزونی گرد معمولاً در دو سری VF و MVF تولید می‌شوند. تفاوت اصلی این دو در نوع شفت ورودی است:

• مدل VF با شفت ورودی سالید (توپر) طراحی می‌شود و اتصال موتور به آن به‌صورت غیرمستقیم انجام می‌گیرد؛ یعنی نیاز به کوپلینگ یا سیستم تسمه و پولی دارد.

• مدل MVF با شفت ورودی هالو (توخالی) ساخته شده و موتور به‌صورت مستقیم به آن متصل می‌شود.

این طراحی باعث می‌شود انتخاب بین VF و MVF کاملاً وابسته به شرایط نصب و فضای در دسترس باشد. تجربه کارشناسان فنی فروشگاه بعثت نشان می‌دهد در دستگاه‌هایی که نیاز به کاهش لرزش و هم‌محوری دقیق دارند، مدل MVF عملکرد بهتری ارائه می‌دهد، در حالی که VF برای کاربری‌های عمومی‌تر انتخاب مطمئن‌تری است.

طریقه نصب گیربکس کتابی (مکعبی)

گیربکس‌های کتابی یا مکعبی به دلیل شکل جعبه‌ای خود، نصب ساده‌تری نسبت به مدل‌های گرد دارند. این گیربکس‌ها در دو تیپ تولید می‌شوند:

• NRV (ورودی سالید یا توپر) معادل گیربکس سری VF-U سهند: اتصال موتور به‌صورت غیرمستقیم، معمولاً از طریق کوپلینگ یا تسمه.

• NMRV (ورودی هالو یا توخالی) معادل گیربکس سری W سهند: اتصال موتور به‌صورت مستقیم، معمولاً با فلنج.

مزیت اصلی گیربکس کتابی این است که به دلیل شکل مکعبی، برای نصب به پایه‌ی اضافی نیاز ندارد و به راحتی با فلنج، پیچ کردن پایه‌ها یا استفاده از بازوی گشتاور به دستگاه متصل می‌شود. بر اساس تست‌هایی که ما در واحد فنی بعثت انجام داده‌ایم، مدل NMRV به دلیل طراحی جمع‌وجور و قابلیت اتصال مستقیم، در پروژه‌هایی که محدودیت فضا دارند، انتخاب بهتری بوده است.

نحوه اتصال گیربکس حلزونی به تجهیز بعدی

چه گیربکس حلزونی گرد و چه کتابی، انتقال نیرو در نهایت از طریق شفت خروجی به تجهیز بعدی انجام می‌شود. روش‌های اتصال معمول عبارتند از:

• پایه‌ای: نصب بر روی سطح تراز با استفاده از پیچ و مهره.

• فلنجی: اتصال مستقیم با استفاده از فلنج استاندارد.

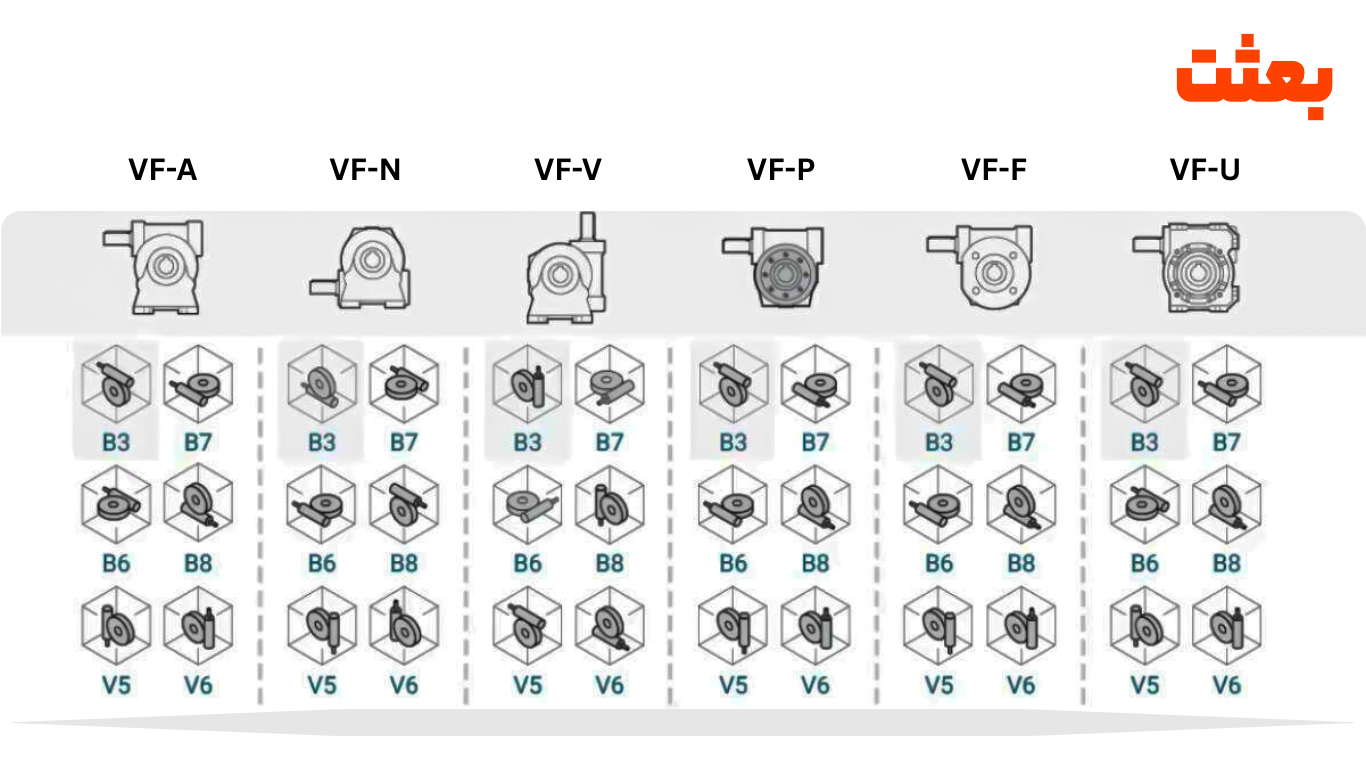

در گیربکس‌های VF و MVF، زاویه و موقعیت شفت خروجی تعیین‌کننده تیپ نصب است که معمولاً در دسته‌بندی‌های زیر قرار می‌گیرد:

• تیپ F

• تیپ P

• تیپ FC

• تیپ N

• تیپ A

• تیپ V

نکته مهم اینجاست که شفت فلزی رابط باید دقیقاً بر اساس سایز هالوشفت گیربکس و شفت ورودی دستگاه بعدی ساخته شود. طبق توصیه‌ی SEW-Eurodrive، شفت رابط باید توانایی تحمل گشتاور نامی گیربکس را داشته باشد و در برابر پیچش و تنش مکانیکی مقاوم باشد.
