در صنعت، انتخاب گیربکس صنعتی مناسب غالباً یک گام حیاتی در طراحی سیستم‌های محرکه محسوب می‌شود. برای اینکه گیربکس بتواند وظیفه خود را به درستی انجام دهد – یعنی تغییر سرعت و افزایش یا کاهش گشتاور – باید نسبت تبدیل گیربکس و گشتاور گیربکس را درست محاسبه کنیم. تجربه کارشناسان فنی فروشگاه بعثت نشان می‌دهد که خطا در محاسبات می‌تواند منجر به انتخاب اشتباه، کاهش عمر تجهیزات، مصرف انرژی غیر مطلوب و حتی خرابی سیستم شود.
چرا این دو پارامتر (نسبت تبدیل و گشتاور) اینقدر اهمیت دارند؟ نسبت تبدیل تعیین می‌کند که سرعت ورودی موتور به چه میزان کاهش یا افزایش یابد و همزمان چه تغییری در گشتاور خروجی حاصل می‌شود. اگر محاسبه به اشتباه انجام شود، ممکن است موتور شما تحت بار بیش از حد قرار گیرد یا خروجی نتواند بار مورد نیاز را تأمین کند.
در ادامه، ساختار مقاله به گونه‌ای طراحی شده که ابتدا مفاهیم پایه را توضیح دهد، سپس فرمول‌ها و مثال‌ها را مرحله به مرحله ارائه کند، و در پایان نکات کاربردی و اشتباهات متداول را بررسی کند.
نسبت تبدیل گیربکس چیست و چرا اهمیت دارد؟
تعریف ساده نسبت تبدیل
«نسبت تبدیل گیربکس» (یا ratio) یکی از پارامترهای اساسی در طراحی سیستم‌های انتقال قدرت است. به عبارت ساده:
نسبت تبدیل گیربکس = (سرعت ورودی) ÷ (سرعت خروجی)
یا معادل آن:
نسبت تبدیل = (دندانه خروجی) ÷ (دندانه ورودی)
مطابق روابط پایه انتقال قدرت، انرژی مکانیکی حفظ می‌شود (با در نظر گرفتن اتلاف‌ها)؛ بنابراین تغییر سرعت معمولاً همراه با معکوس شدن رابطه گشتاور صورت می‌گیرد.
مفهوم ورودی و خروجی در گیربکس
ورودی (Input): شفت موتور یا منبع نیرو به گیربکس متصل است، با سرعت و گشتاور مشخص.
خروجی (Output): شفتی که بار (مکانیکی) به آن وصل است؛ سرعت و گشتاور آن تحت تأثیر نسبت تبدیل و بازده خواهد بود.

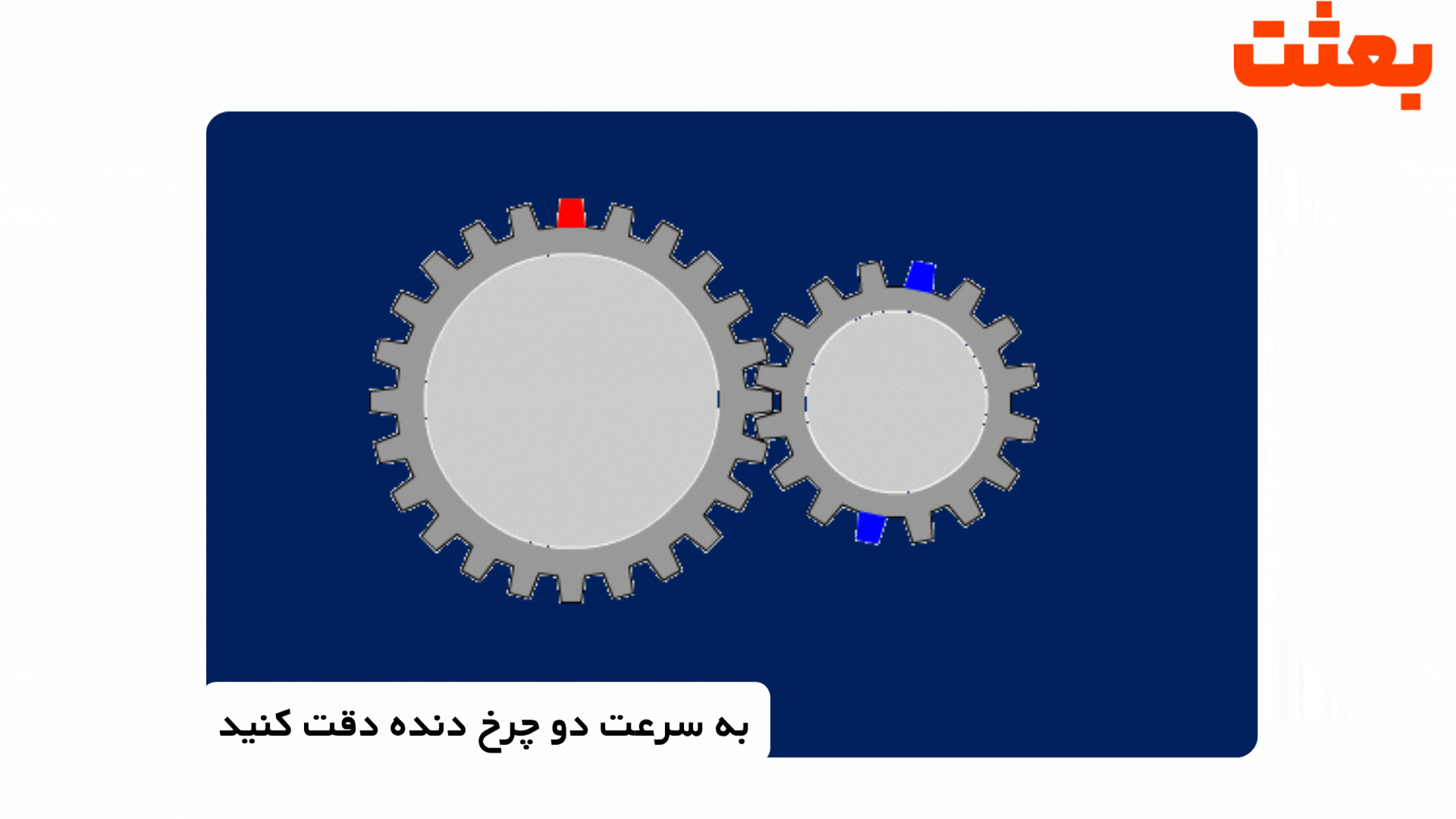

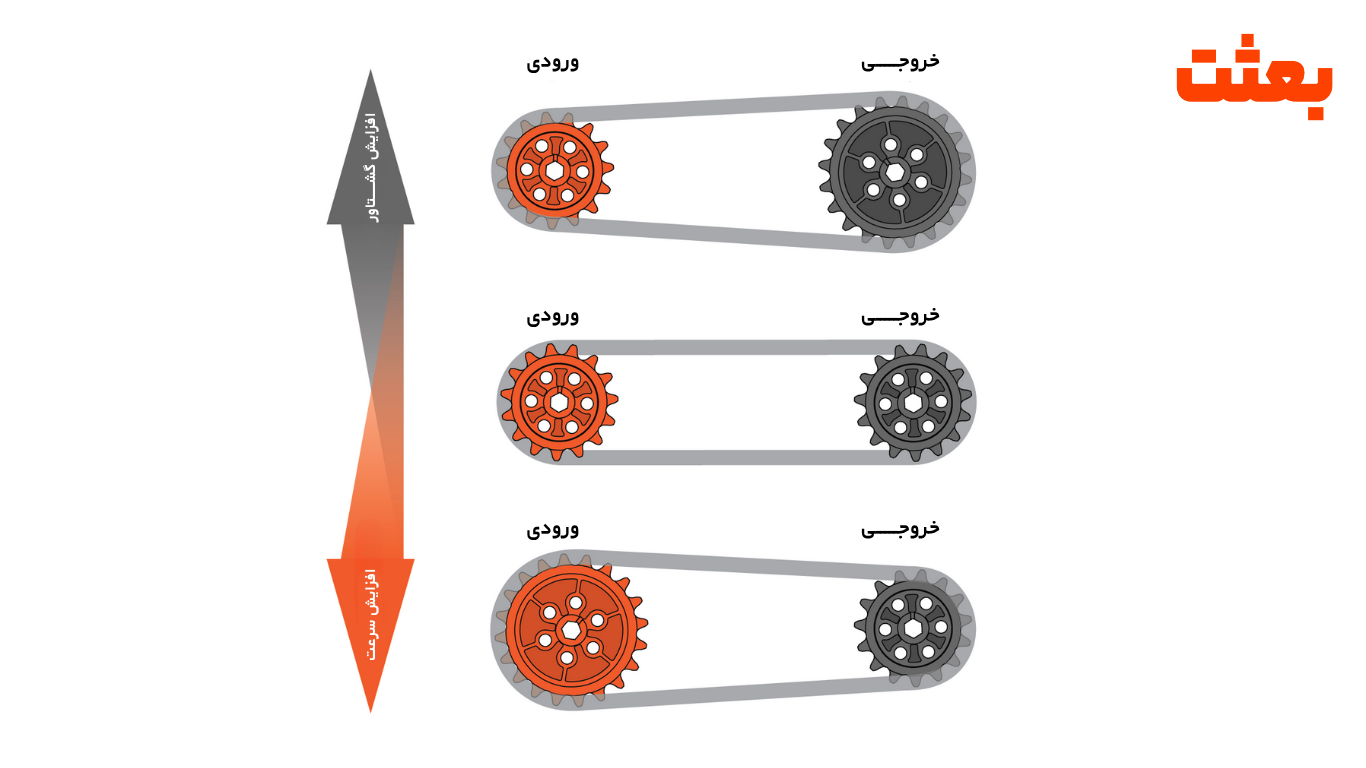

رابطه بین سرعت و گشتاور
فرض کنید موتور شما با سرعت زیاد اما گشتاور کم کار می‌کند. اگر بخواهید بار سنگینی جابجا شود، باید گشتاور بیشتری داشته باشید. اینجاست که گیربکس با نسبت تبدیل مناسب وارد عمل می‌شود: سرعت را کاهش داده و گشتاور خروجی را افزایش می‌دهد. این یک اصل اساسی در طراحی انواع سیستم‌های مکانیکی است.
برای مثال ساده، اگر گیربکس حلزونی با نسبت تبدیل 1:10 داشته باشیم، یعنی سرعت خروجی یک‌دهم سرعت ورودی خواهد بود، ولی (در نظری) گشتاور خروجی تقریباً ۱۰ برابر خواهد بود (البته با در نظر گرفتن بازده ≠ ۱). در عمل نیز گیربکس‌های صنعتی معمولاً نسبت تبدیل بین ۵ تا ۱۰۰ دارند، بسته به کاربرد.
انواع نسبت تبدیل گیربکس
نسبت تبدیل را می‌توان از لحاظ نحوه کارکرد به سه نوع اصلی تقسیم کرد:
| نوع نسبت تبدیل | شرایط نسبت (i) | تأثیر بر سرعت | تأثیر بر گشتاور | کاربرد رایج |
|---|---|---|---|---|
| کاهنده | i > 1 | کاهش سرعت خروجی | افزایش گشتاور خروجی | سیستم‌های بار بالا مثل نوار نقاله، دستگاه پرس |
| افزاینده | i < 1 | افزایش سرعت خروجی | کاهش گشتاور | کاربردهایی که سرعت خروجی بیشتر می‌خواهیم (نادر در گیربکس صنعتی) |
| مستقیم | i = 1 | سرعت خروجی = ورودی | گشتاور خروجی ≈ گشتاور ورودی | انتقال مستقیم بدون تغییر، یا وقتی به نسبت تبدیل نیازی نیست |
در جدول بالا مشاهده می‌کنید که هر نوع نسبت تبدیل تأثیر متفاوتی روی سرعت و گشتاور دارد. در طراحی گیربکس صنعتی، غالباً از نسبت کاهنده استفاده می‌شود، زیرا معمولاً دستگاه‌ها به گشتاور بالا با سرعت پایین‌تر نیاز دارند.
فرمول‌های محاسبه نسبت تبدیل گیربکس
در بخش قبل دانستیم نسبت تبدیل چیست و چه تأثیری دارد. حال بیایید به روش‌های محاسبه آن بپردازیم. در شرایط مختلف، چند روش برای محاسبه نسبت تبدیل داریم:
🔹 روش ۱: محاسبه با تعداد دندانه‌ها
یکی از ساده‌ترین و مستقیم‌ترین روش‌ها:
Z2/Z1=i
که Z2 تعداد دندانه‌های چرخ‌دنده خروجی و Z1 تعداد دندانه‌های چرخ‌دنده ورودی است.

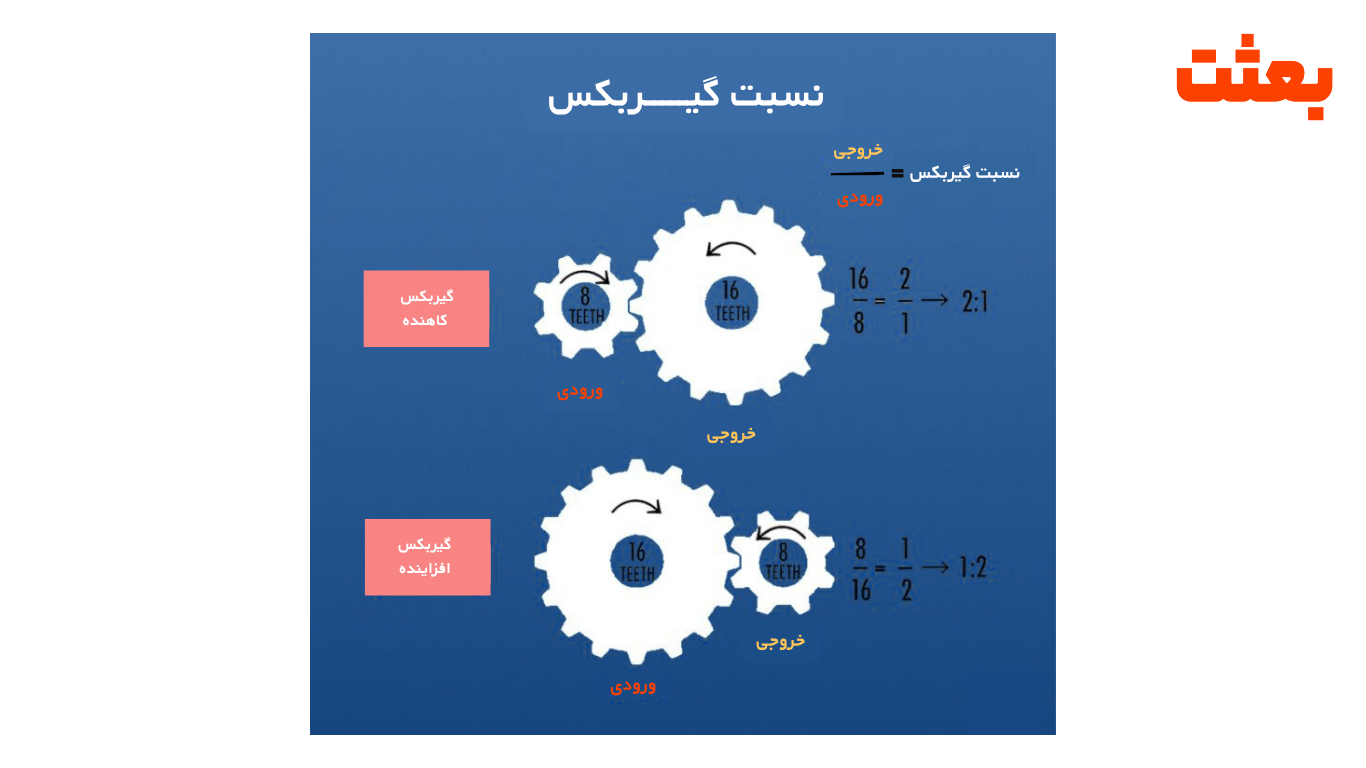

مثال عددی: اگر دنده ورودی 8 دندانه و دنده خروجی 16دندانه داشته باشیم:
توجه داشته باشید که این رابطه دقیق است وقتی که هر دو چرخ‌دنده در یک مرحله با اندازه استاندارد کار کنند.
🔹 روش ۲: محاسبه با قطر چرخ‌دنده‌ها
اگر قطر مؤثر چرخ‌دنده‌ها D1 و D2 باشد، داریم:
D2/D1=i
این روش وقتی مفید است که تعداد دندانه‌ها را ندانیم ولی قطر مؤثر دندانه‌کشی مشخص باشد. معمولاً D مؤثر برابر با قطر پایه یا قطر پِچی چرخ دنده است.
🔹 روش 3: محاسبه از طریق دور ورودی و خروجی
یک روش عملی‌تر در شرایطی که سرعت‌ها را داریم:
N1/N2 = i
که N1 ورودی (rpm) و N2 سرعت خروجی است.
مثال: اگر موتور با سرعت ۱۵۰۰ rpm بچرخد و خروجی گیربکس ۳۰۰ rpm باشد:
5=1500/300
بنابراین نسبت تبدیل 5 است (ورودی ۵ دور می‌زند تا خروجی ۱ دور انجام دهد).
گشتاور گیربکس صنعتی چیست و چگونه محاسبه می‌شود؟
پس از محاسبه نسبت تبدیل، گام بعدی محاسبه گشتاور خروجی گیربکس است، که از اهمیت بسیاری برخوردار است زیرا مستقیماً تعیین می‌کند که گیربکس بتواند بار مورد نظر را بچرخاند یا نه.
🔹 تعریف گشتاور خروجی و ارتباط آن با نسبت تبدیل
گشتاور خروجی (T₂) همان نیروی چرخش است که شفت خروجی به بار منتقل می‌کند. این گشتاور معمولاً بزرگتر از گشتاور ورودی (T₁) است وقتی نسبت تبدیل > 1 باشد.
در حالت ایدئال (بدون اتلاف):
T₂ = T₁ × i
اما در عمل، گیربکس دارای بازده (η) است، پس:
T₂ = T₁ × i × η
که η بین 0.7 تا 0.98 متغیر است.
🔹 فرمول محاسبه گشتاور خروجی گیربکس
T₂ = T₁ × i × η
- T₂: گشتاور خروجی (N·m)
- T₁: گشتاور ورودی
- i: نسبت تبدیل گیربکس
- η: بازده گیربکس (بین 0 تا 1)
مثال عددی:
| گشتاور ورودی (T₁) | نسبت تبدیل (i) | بازده (η) | گشتاور خروجی (T₂) |
|---|---|---|---|
| 10 N·m | 5 | 0.9 | 10 × 5 × 0.9 = 45 N·m |
در این مثال، اگر موتوری گشتاور ۱۰ N·m تولید کند و گیربکس نسبت تبدیل ۵ داشته باشد، با فرض بازده ۰.۹، گشتاور خروجی ۴۵ N·m خواهد بود.
نکته: اگر بازده گیربکس پایین باشد، افزایش نسبت تبدیل نمی‌تواند به افزایش قابل توجه گشتاور منجر شود.
ارتباط بین نسبت تبدیل، دور خروجی و انتخاب موتور
محاسبه نسبت تبدیل و گشتاور به تنهایی کافی نیست؛ باید این اعداد را در چارچوب عملکرد واقعی سیستم — یعنی سرعت نیاز به بار، توان موتور، شرایط کاری — بررسی کرد.
🔹 چگونه نسبت تبدیل اشتباه باعث کاهش راندمان می‌شود
- اگر نسبت تبدیل انتخابی بسیار بالا باشد، سرعت خروجی ممکن است بسیار کم شود و عملکرد دستگاه کند شود.
- اصطکاک داخلی افزایش می‌یابد، اتلاف بیشتر می‌شود و بازده η کاهش می‌یابد.
- اگر نسبت تبدیل خیلی پایین انتخاب شود، گشتاور خروجی ممکن است برای بار کافی نباشد و منجر به استارت سخت یا خرابی شود.
🔹 تأثیر نسبت تبدیل بر توان و عمر موتور
موتور باید بتواند گشتاور مورد نیاز را در سرعت معین تأمین کند. اگر گیربکس نسبت تبدیل ضعیفی داشته باشد، موتور مجبور است در دور بالاتر کار کند تا گشتاور کافی ارائه دهد. این موضوع باعث افزایش گرما و کاهش عمر موتور می‌شود.
فرمول محاسبه توان انتقالی:
T = (9550 × P) / n
که در آن:
- P = توان موتور بر حسب کیلووات
- n = دور موتور (rpm)
🔹 انتخاب گیربکس مناسب بر اساس نیاز گشتاور و سرعت
- سرعت ورودی موتور (rpm)
- توان موتور (kW یا HP)
- نیاز سرعت خروجی مطلوب
- نیاز گشتاور خروجی
- بازده گیربکس (η)
- ضریب خدمات (Service Factor)
- شرایط کاری، دما و نوسان بار
یک مهندس خبره معمولاً چند گزینه نسبت تبدیل را بررسی کرده و براساس عملکرد واقعی، بهترین گزینه را انتخاب می‌کند.
📈 پیشنهاد: می‌توان نموداری رسم کرد که محور افقی نسبت تبدیل و محور عمودی گشتاور و سرعت خروجی باشد تا تأثیر نسبت تبدیل به‌صورت بصری نمایش داده شود.
اشتباهات رایج در محاسبه نسبت تبدیل و گشتاور
- اشتباه در واحدها: باید همه مقادیر را به واحدهای استاندارد (N·m، rpm، kW) تبدیل کنید.
- نادیده گرفتن بازده واقعی گیربکس: اگر η=1 فرض شود در حالی که واقعاً 0.8 است، محاسبه ۲۵٪ خطا خواهد داشت.
- بی‌توجهی به ضریب کار (Service Factor): برای بارهای ضربه‌ای باید ضریب کار بالاتر لحاظ شود (مثلاً 1.2 تا 1.5).
- عدم بررسی شرایط بارگذاری واقعی: هنگام استارت یا بار ناگهانی، گشتاور راه‌اندازی باید در نظر گرفته شود.
- استفاده از نسبت تبدیل بسیار بالا بدون در نظر گرفتن محدودیت‌های مکانیکی: یاتاقان‌ها و دندانه‌ها ممکن است در نسبت‌های بالا آسیب ببینند.
نکات طلایی در انتخاب گیربکس صنعتی
- بررسی نوع بار (ضربه‌ای یا پیوسته): برای بارهای ضربه‌ای باید ضریب کار بالاتر یا گیربکس مقاوم‌تر انتخاب شود.
- تطبیق دور موتور با نسبت تبدیل: نسبت تبدیل باید طوری انتخاب شود که خروجی، گشتاور و سرعت مطلوب را تأمین کند.
- توجه به بازده و نوع چرخ‌دنده: گیربکس‌های حلزونی بازده کمتری نسبت به هلیکال یا خورشیدی دارند.
- کیفیت ساخت و روانکاری: دقت دندانه‌ها و روغن‌کاری مناسب مستقیماً بر بازده تأثیر می‌گذارند.
- استفاده از گیربکس‌های چندمرحله‌ای: چند نسبت تبدیل کوچک‌تر معمولاً عملکرد نرم‌تر و طول عمر بالاتری دارند.
- توجه به فضا، وزن و نگهداری: در فضاهای محدود، گیربکس فشرده با بازده مناسب انتخاب بهتری است.
جمع‌بندی و نتیجه‌گیری
در این مقاله دیدیم که:
- نسبت تبدیل گیربکس معیاری است برای تغییر سرعت و گشتاور:
i = n₁ / n₂ = Z₂ / Z₁ = D₂ / D₁ - گشتاور خروجی گیربکس از رابطه زیر محاسبه می‌شود:
T₂ = T₁ × i × η - دقت در انتخاب نسبت تبدیل، در نظر گرفتن بازده، ضریب کار و شرایط عملیاتی، کلید بهره‌وری و دوام سیستم است.
تجربه کارشناسان فنی فروشگاه بعثت در سال‌های گذشته نشان داده است که اغلب خطاهای طراحی گیربکس از اشتباه در محاسبه نسبت تبدیل یا نادیده گرفتن بازده ناشی می‌شود.
بنابراین تمرکز بر دقت در محاسبات، تست نمونه و انتخاب هوشمندانه می‌تواند تفاوت بزرگی ایجاد کند.
شما اکنون با مفاهیم، فرمول‌ها و نکات عملی آشنا هستید. برای اینکه کار شما سریع‌تر و دقیق‌تر انجام شود:
برای محاسبه سریع و دقیق نسبت تبدیل و گشتاور گیربکس خود از ابزار آنلاین رایگان ما استفاده کنید یا در صورت نیاز به مشاوره تخصصی با کارشناسان فروشگاه بعثت تماس بگیرید.
